吸顶式半球监控摄像头结构设计

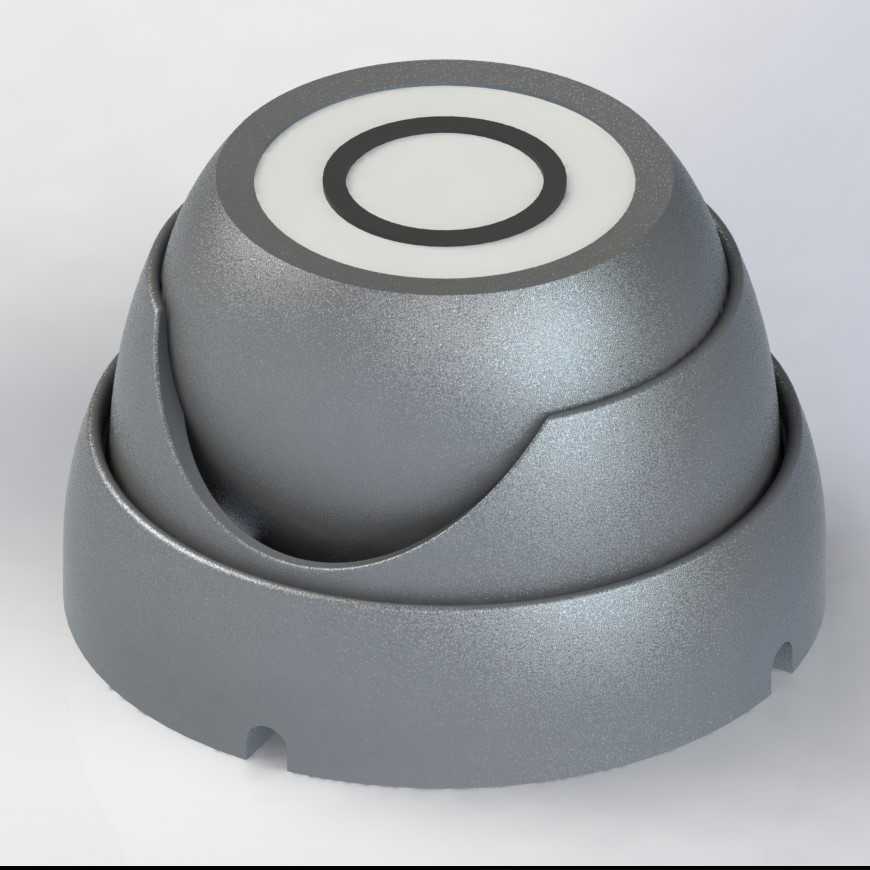

这款吸顶式半球监控摄像头的三维结构设计，主要面向室内安防监控场景的落地应用，可广泛适配家庭住宅玄关、商铺收银区、写字楼走廊、电梯轿厢、酒店楼道等需要定点视频采集的室内空间，凭借隐蔽柔和的外观特性，不会对安装区域的视觉观感造成突兀影响，同时能实现无遮挡的广角监控覆盖。设备核心用途是完成固定点位的连续视频画面采集，为区域安全防范提供可视化记录支撑，相较于外露式枪机摄像头，半球造型的外壳能对内部成像模组形成更好的物理防护，避免日常清洁、人员走动过程中剐蹭碰损镜头组件，同时半包裹的结构也能在一定程度上减少人为恶意破坏的风险。从功能特性来看，这款摄像头采用分层嵌套的外壳结构，最外层底座承担与安装基面的固定连接作用，中间层壳体预留了镜头角度微调的转动余量，可在安装完成后根据实际监控范围需求小幅度调整成像角度，顶部的环形装饰圈既可以隐藏内部固定螺丝，提升外观整体性，也能作为红外补光组件的柔光罩，在低光照环境下让补光光线更均匀，避免画面出现局部过曝的问题。在设计思路上，整体采用圆润无棱角的半球造型，一方面契合室内装修的简约审美，减少设备的存在感，另一方面曲面外壳不易积灰，日常清洁维护仅需擦拭表面即可，大幅降低后期运维的难度；结构上采用卡扣加螺丝的双重固定方式，底座与安装基面通过膨胀螺丝牢固锁附，中间壳体与底座通过旋转卡扣实现快装，后期检修内部组件时无需完全拆卸底座，仅需旋转取下上层壳体即可操作，有效提升安装和维护的效率。外形尺寸上，这款摄像头整体直径为100mm，整体安装高度控制在合理范围内，安装基面仅需预留直径80mm的圆形操作空间即可完成布线与固定，底座边缘预留的走线槽可适配明装、暗装两种布线方式，无论是装修阶段提前预埋线路的暗装场景，还是后期加装的明装场景都能适配，不会出现线路外露杂乱的问题；安装边界上，设备底部与安装基面完全贴合，可适配石膏顶、木质吊顶、混凝土天花板等多种常见室内顶面材质，固定螺丝的孔位间距经过优化，能兼容市面上多数通用监控支架的安装孔距，替换老旧设备时无需重新打孔，大幅降低替换施工的工作量。
