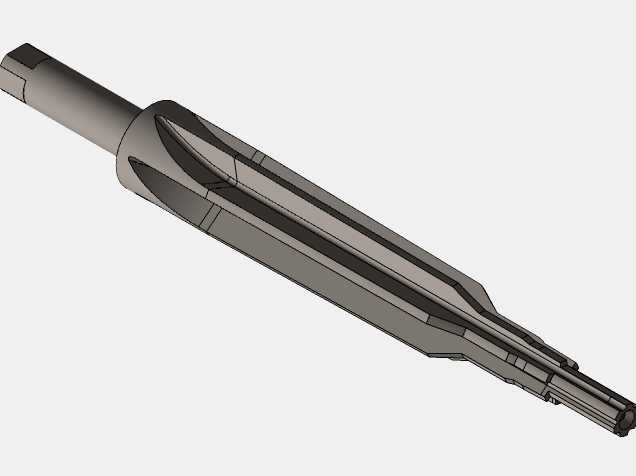

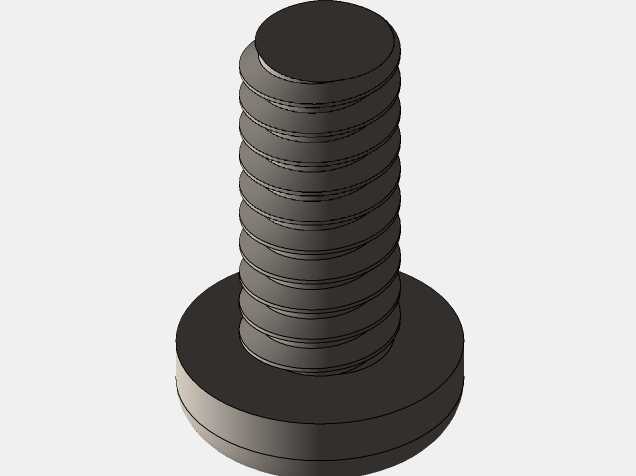

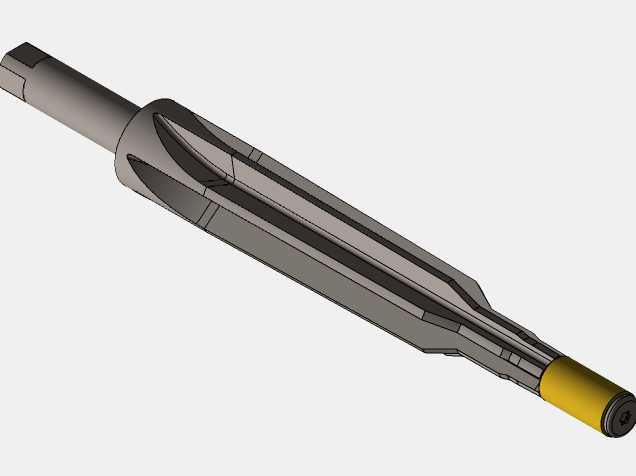

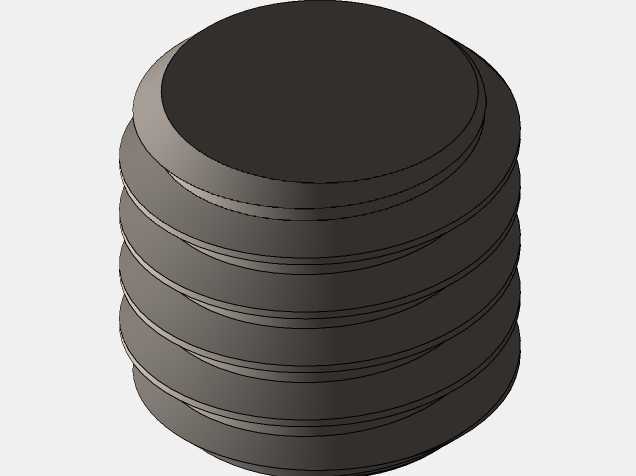

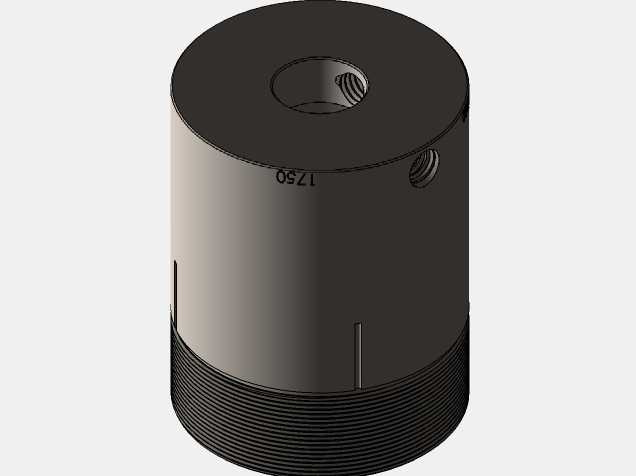

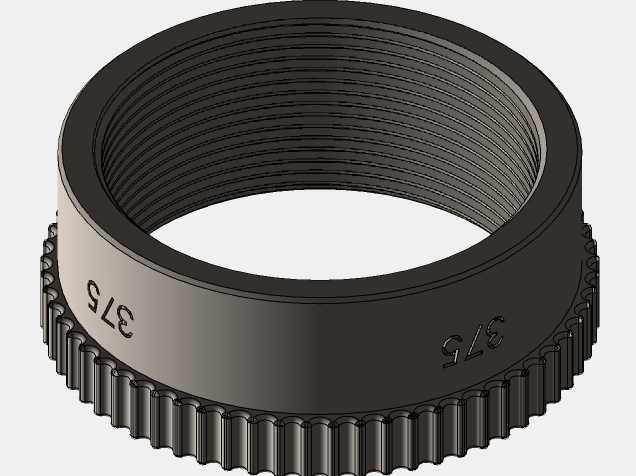

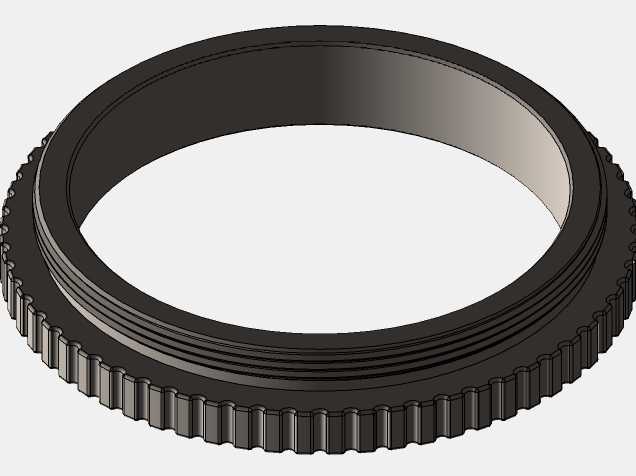

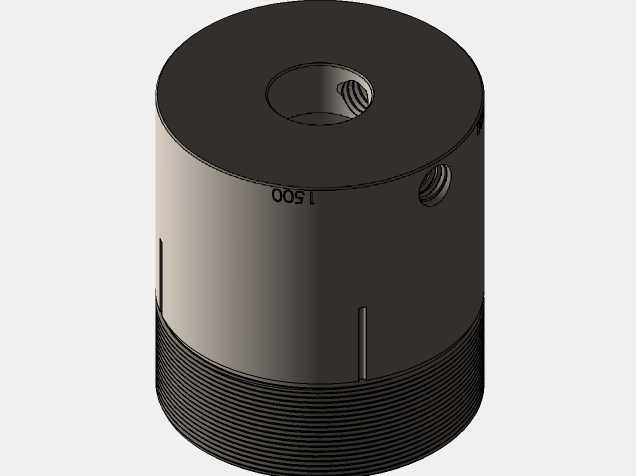

微米级可调膛线铰刀加工工具结构

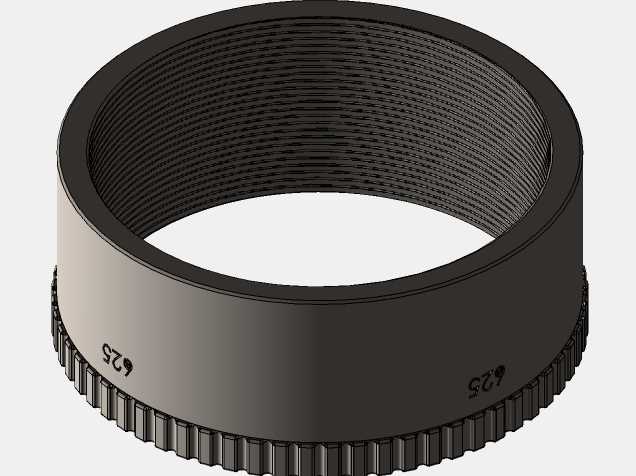

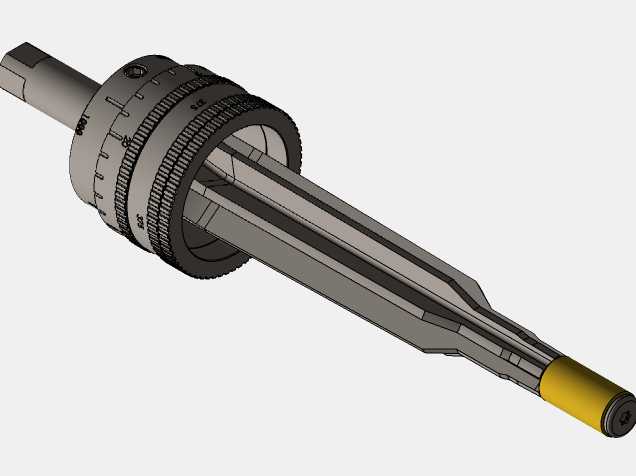

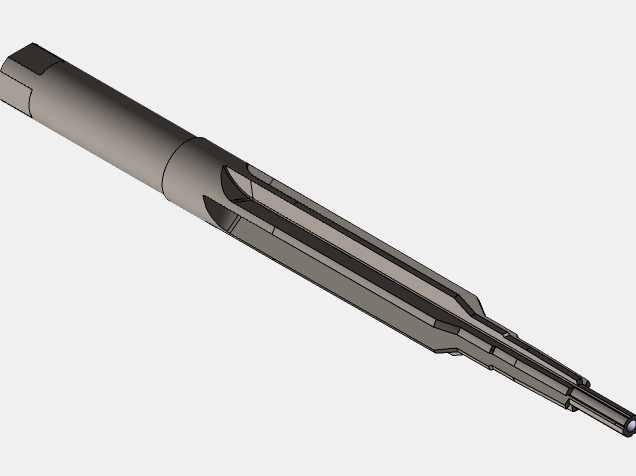

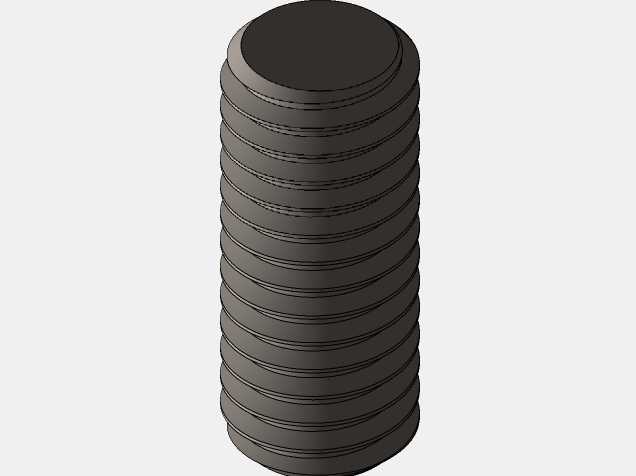

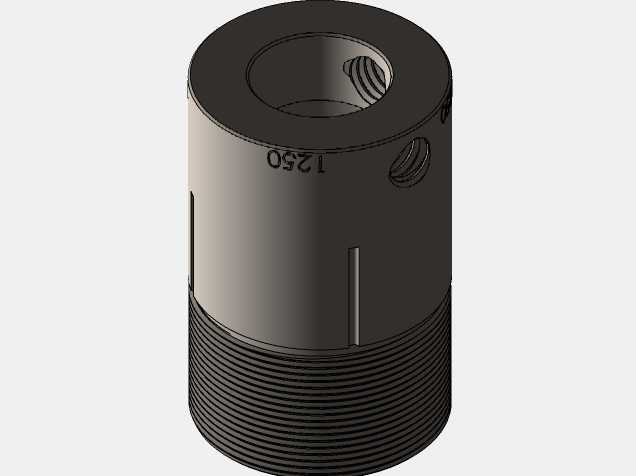

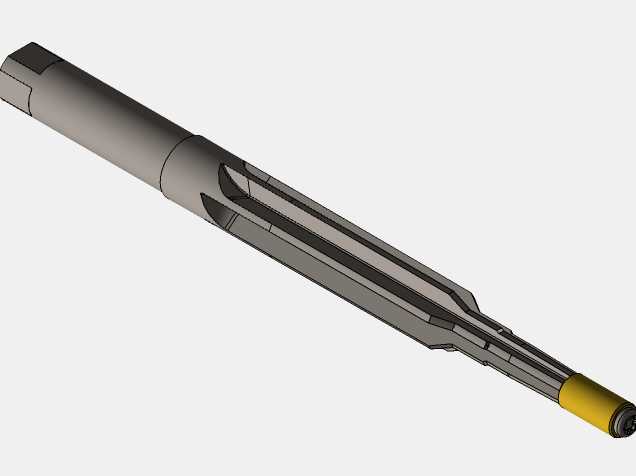

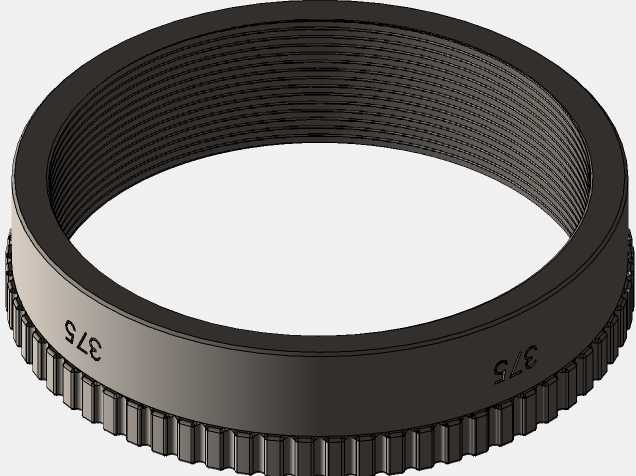

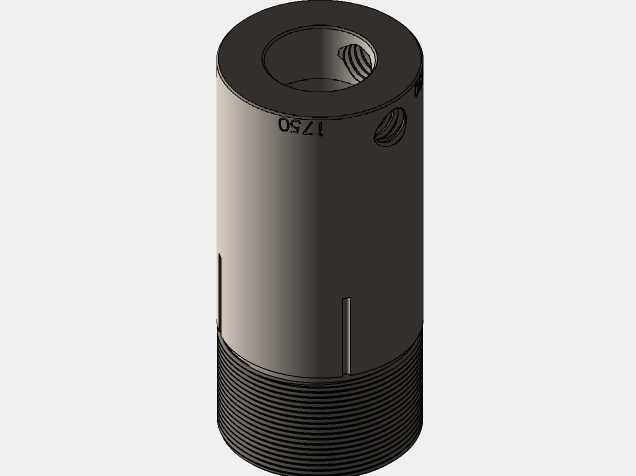

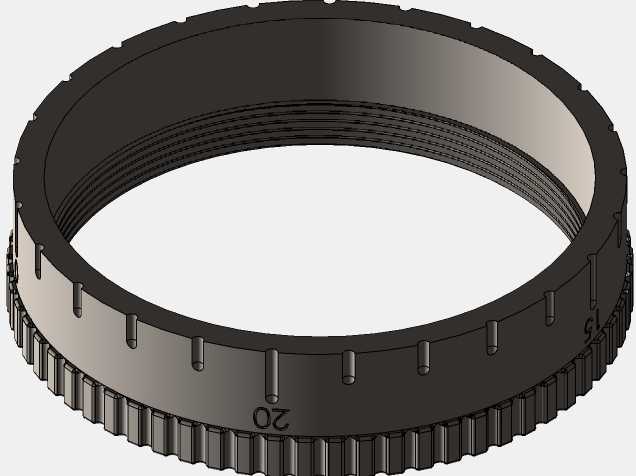

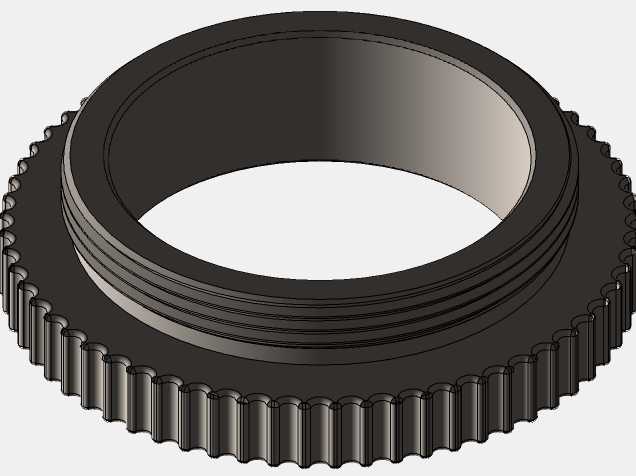

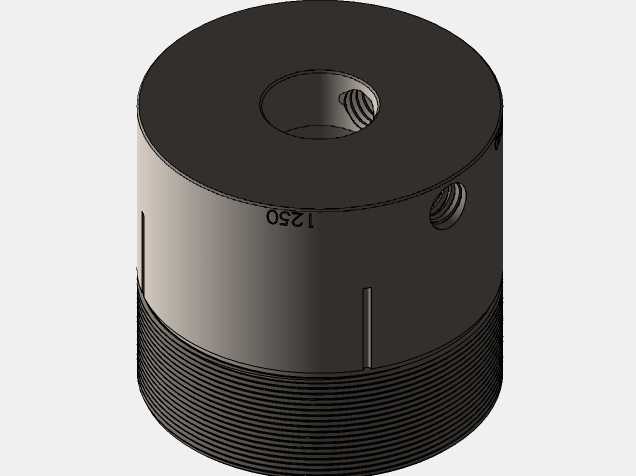

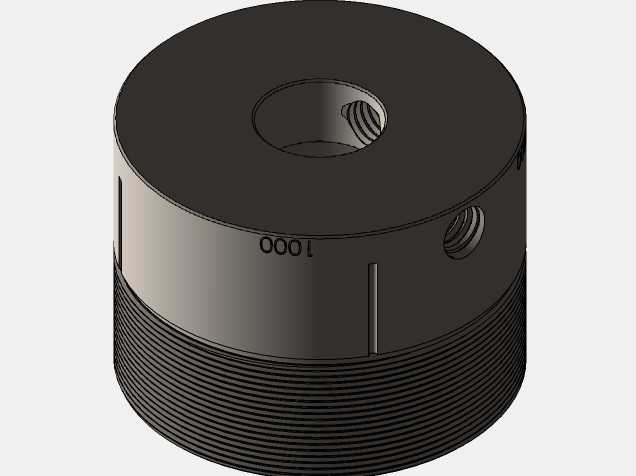

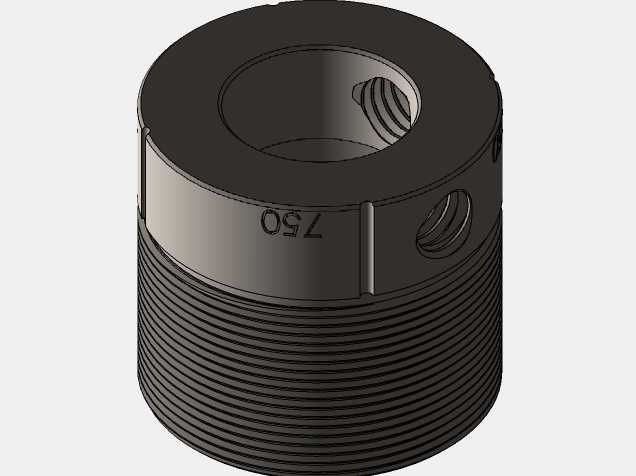

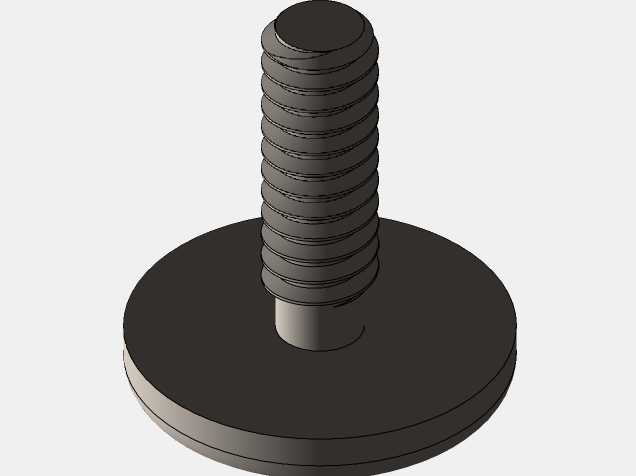

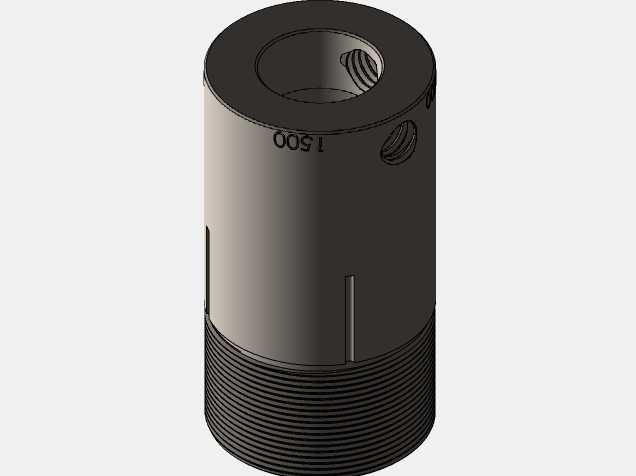

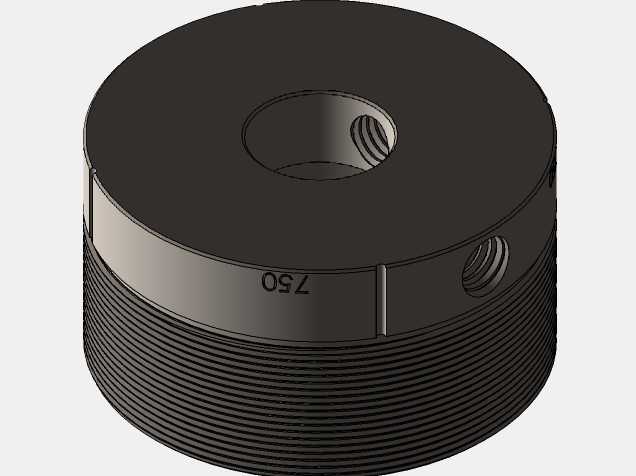

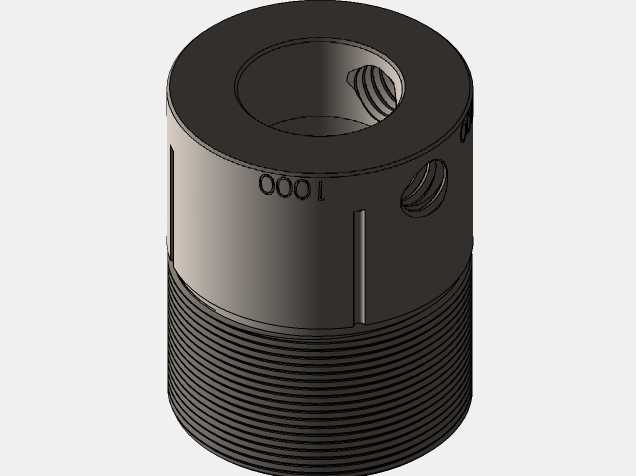

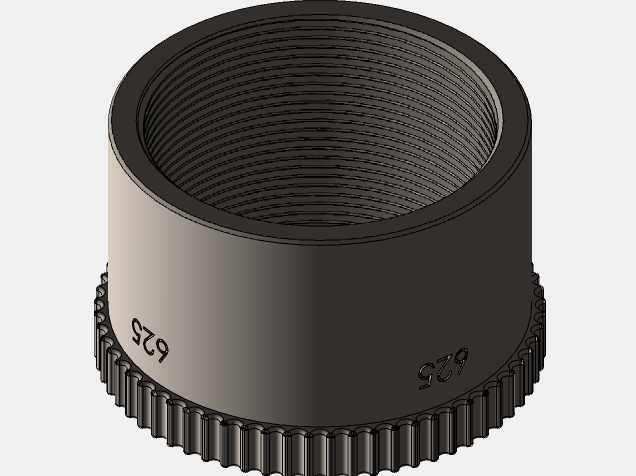

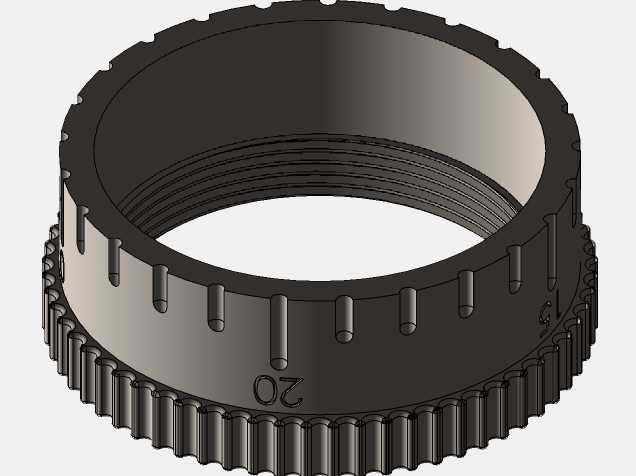

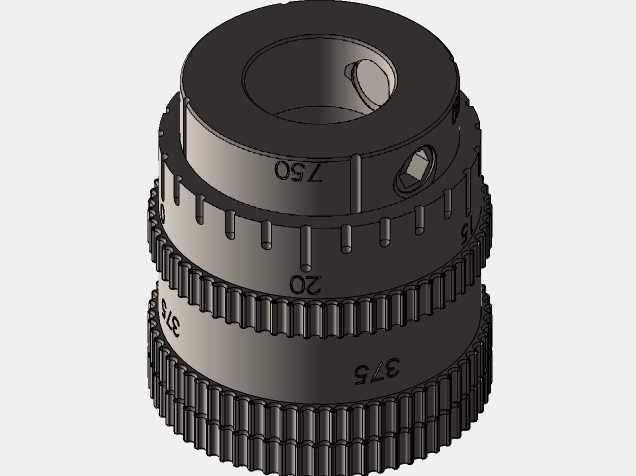

这款可调铰刀主要面向枪械膛室精加工、高精度深孔铰削作业场景，适配小口径枪械膛线成型、精密液压阀孔修配、航空航天小型精密内孔加工等对尺寸公差有微米级要求的加工场景，可替代传统固定尺寸铰刀完成变径范围内的高精度内孔加工，解决传统铰刀单支仅能加工单一尺寸、小批量精密孔加工刀具成本高的痛点。工具整体采用细长轴式布局，前端为导向与切削工作段，中段设置微米级刻度调节机构，后端为机床装夹柄部，整体结构沿轴向对称分布，可适配普通车床、数控车床、钻床及专用铰孔设备的装夹使用。核心功能上，该铰刀可通过中段的调节螺母实现切削直径的微米级微调，调节刻度直接标注于调节套外圆，操作人员可直接读取调节量，无需额外测量即可完成尺寸调整，单次调节范围可覆盖常规小口径内孔的公差带需求，调节后通过锁紧结构固定切削直径，避免加工过程中出现尺寸漂移。切削段采用多刃对称布局，刃口带有导向修光刃，加工过程中可自动导向，降低孔壁的表面粗糙度，保证内孔的圆柱度与直线度，前端的导向柱可伸入预加工底孔内定位，避免铰刀入刀时出现偏摆。设计思路上，这款铰刀参考了传统浮动铰刀的结构优势，将调节机构集成于刀体中段，避免了尾部调节带来的装夹干涉问题，调节螺纹采用细牙精密螺纹，配合刻度环实现每格1微米的调节精度，刀体内部设置弹性胀缩结构，调节时切削段可均匀胀开或收缩，保证各切削刃的径向跳动控制在微米级范围内，避免单刃过载导致的崩刃或孔壁拉伤。外形尺寸方面，刀体整体长度适配常规深孔加工的行程需求，最大加工直径可覆盖20毫米以内的精密内孔，装夹柄部采用标准直柄结构，可适配通用钻夹头、弹簧夹头的装夹需求，安装时无需额外定制夹具，可直接在常规机床上完成装夹定位，刀体最大外径处为调节螺母位置，加工时该段位于工件外部，不会与已加工孔壁产生干涉，可适配长径比不超过15的深孔铰加工作业，加工过程中配合切削液使用可获得更高的表面质量与尺寸稳定性。
