适配3D打印的公母组合安装螺钉结构

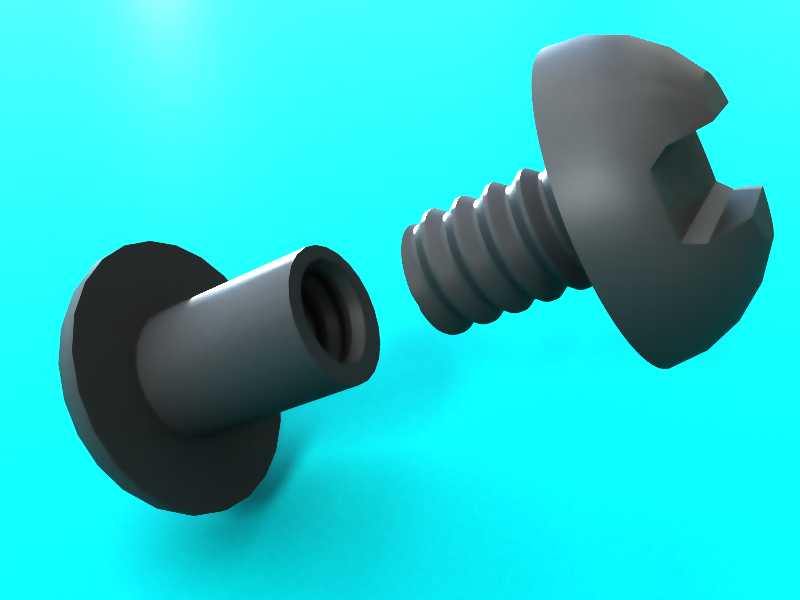

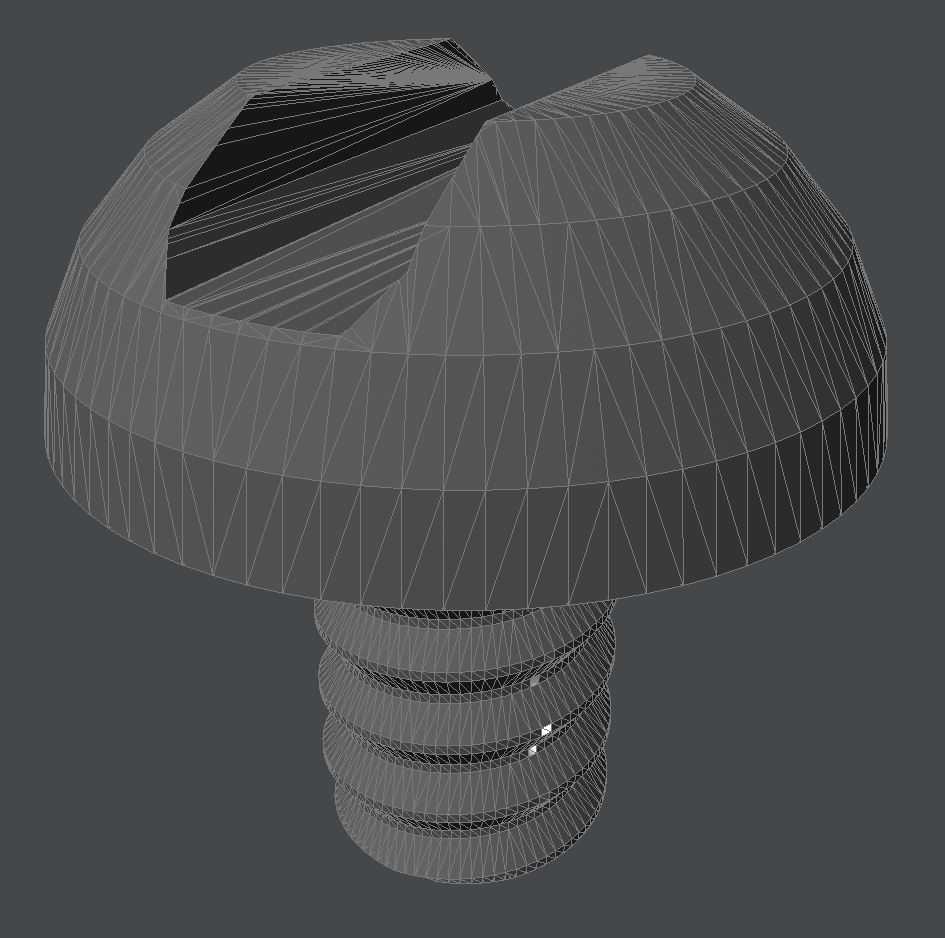

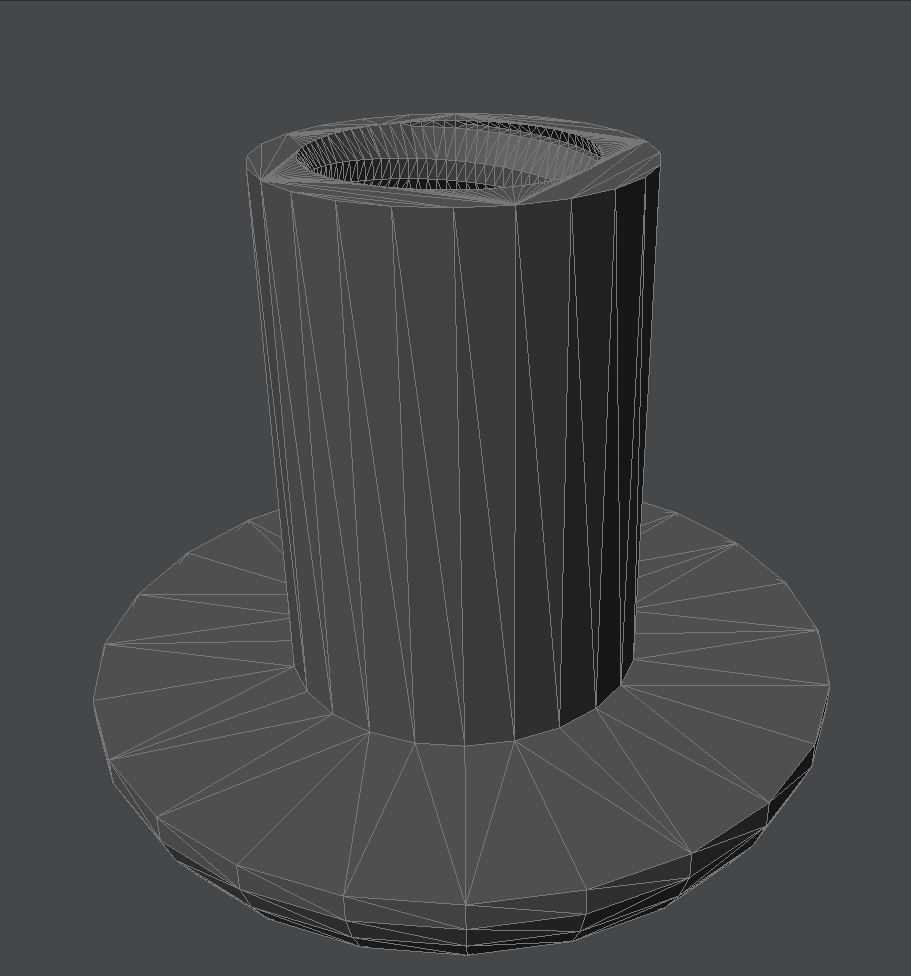

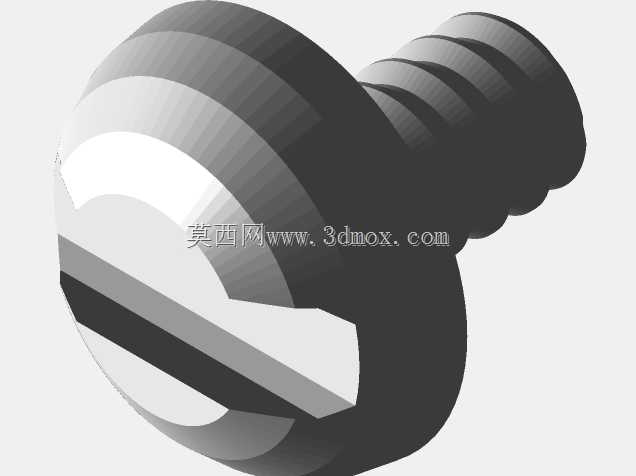

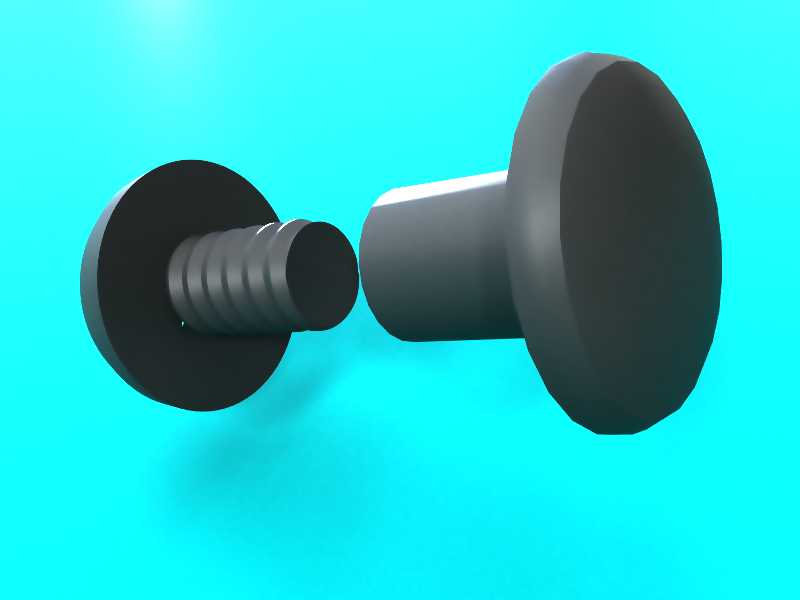

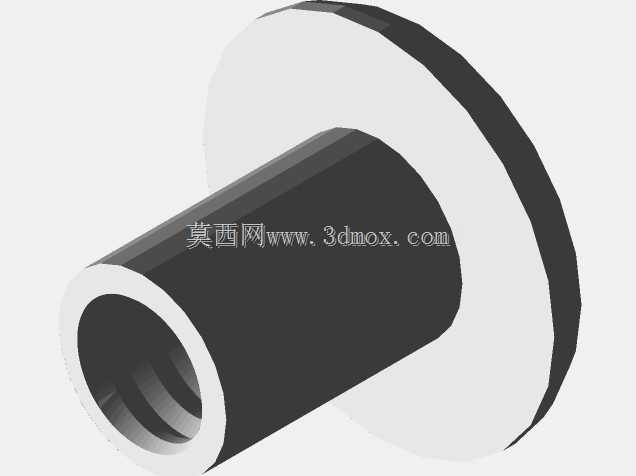

这款公母组合安装螺钉，是针对桌面级3D打印工艺特性开发的专用紧固件，核心面向PC机箱改装、散热风扇加装固定、小型DIY电子装置装配这类轻量化安装场景设计，解决了常规标准螺钉在薄型板材、非金属基材上安装易滑牙、固定力不足、需要额外预埋螺母的痛点。从结构设计来看，产品采用外螺纹公件搭配内螺纹母件的两件式组合结构，公件头部采用开槽盘头造型，槽口宽度适配常规一字螺丝刀的操作尺寸，头部弧面做了平滑过渡处理，避免打印过程中出现层间应力集中导致的头部开裂问题；螺杆部分采用适配3D打印成型的大螺距梯形螺纹，牙型角度做了优化调整，既减少FDM工艺打印时的悬垂支撑需求，也能保证螺纹旋合时的顺畅度，不会出现常规标准螺纹打印后牙型粘连、旋合卡滞的问题。母件采用带法兰边的套筒式结构，法兰边直径大于螺杆外径，安装时法兰边可以贴合被固定件的表面，分散压紧应力，避免薄型亚克力、3D打印板材这类低强度基材被压溃；母件的内螺纹与公件外螺纹做了适配性公差匹配，预留了0.2mm的打印收缩补偿量，不管是采用PLA、ABS这类FDM耗材，还是光敏树脂类的SLA、LCD打印材料，打印完成后都能直接顺畅旋合，不需要额外进行螺纹攻丝修整。从安装边界来看，这款螺钉的公件螺杆长度适配3-8mm厚度的被固定板材，母件套筒长度与公件螺杆有效旋合长度匹配，安装时只需要在被固定件上打出对应直径的光孔，将母件从板材背面嵌入，公件从正面穿过固定件旋入母件即可完成锁紧，不需要在板材上加工螺纹，也不需要额外使用防松垫片，依靠螺纹之间的静摩擦力就能实现可靠固定，完全能满足机箱内风扇、灯带、小型扩展模块这类低载荷部件的固定需求。设计过程中充分考虑了不同3D打印工艺的成型限制，所有边角都做了R0.3mm以上的圆角处理，没有小于45度的尖锐悬垂结构，打印时不需要添加额外支撑，打印完成后只需要去除底部的少量 raft 残留即可直接使用，大幅降低了打印后的后处理工作量；同时整体结构没有薄壁细杆类易损结构，最小壁厚达到1.2mm以上，即使采用0.3mm层高的快速打印参数，也能保证足够的结构强度，不会出现安装时拧断螺杆的问题。
