五叶式船舶推进螺旋桨三维设计作品

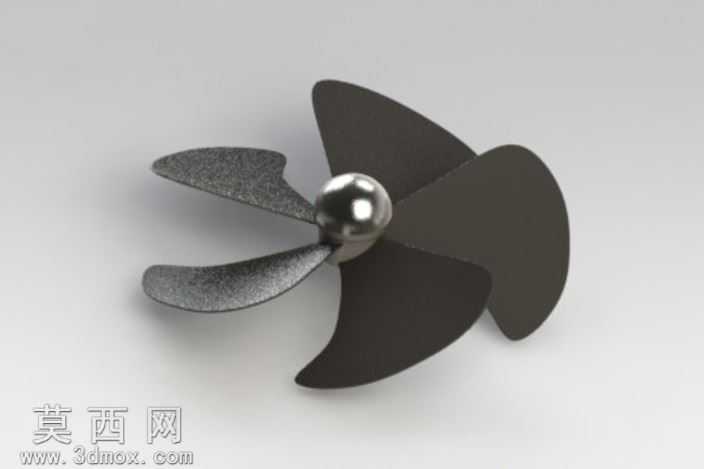

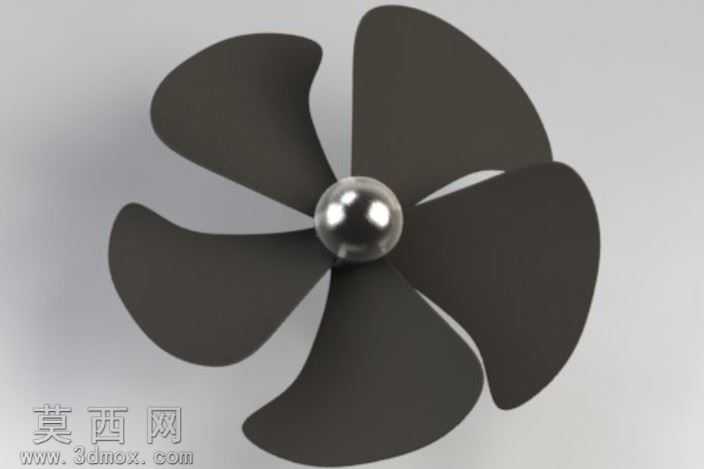

本作品为船用五叶螺旋桨三维建模设计，建模阶段以真实船用螺旋桨的水动力外形参数为基准，在三维软件中先完成桨毂核心基准体的搭建，以桨毂中心轴线为阵列基准，逐片绘制桨叶的截面翼型曲线，从叶根到叶梢依次调整不同截面的弦长、螺距角与侧斜参数，保证每一片桨叶的曲面顺滑过渡，避免出现建模褶皱、曲率突变的问题，五片桨叶沿桨毂周向均匀阵列后，对桨叶与桨毂的衔接位置做圆角过渡处理，还原真实铸件的衔接结构，同时在桨毂前端添加整流帽结构，优化桨体前端的水流通过性，减少航行过程中的紊流阻力。材质与渲染阶段，针对不同部件匹配对应材质属性：桨毂与整流帽采用抛光金属材质，调整金属粗糙度、反射率参数，模拟不锈钢构件的亮面金属质感，其中两片桨叶做哑光磨砂金属处理，还原长期受水流冲蚀的桨叶表面质感，剩余三片桨叶保留光滑漆面金属质感，区分不同使用状态下的部件视觉效果；渲染时采用柔和侧上方打光，突出桨叶曲面的弧度变化与金属材质的光影层次，背景选用浅灰色哑光平面，避免多余元素干扰模型主体展示，清晰呈现螺旋桨的整体结构与细节特征。结构设计上，该螺旋桨采用五叶布局，相比常规三叶、四叶桨具备更好的航行稳定性，可降低桨叶转动时的振动与噪音，叶型采用宽叶梢设计，提升低转速下的推进效率，桨毂为中空轴接结构，可匹配船舶传动轴的安装尺寸，叶根位置做加厚处理，提升桨叶整体结构强度，可承受大推力下的载荷冲击，整体模型严格遵循船用螺旋桨的设计规范，曲面精度满足后续结构仿真、3D打印或数控加工的使用需求，建模过程中对所有特征做参数化关联，可根据不同船舶的吨位、动力参数快速调整桨叶直径、螺距、叶数等核心参数，适配不同场景的使用需求。
