双工位硅胶制冷循环设备结构模型

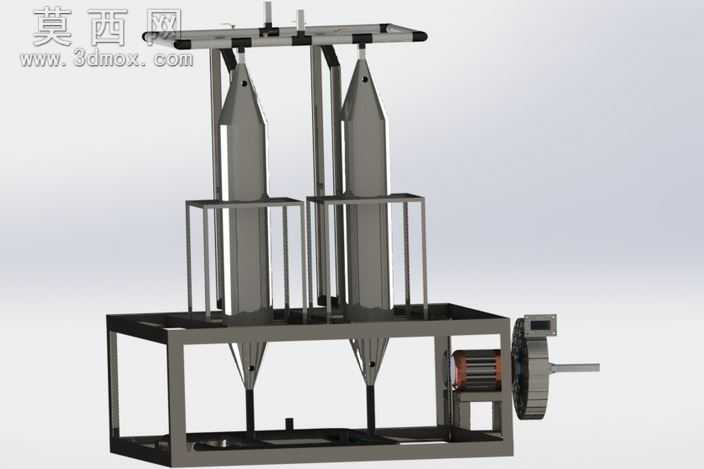

本模型为双工位硅胶制冷循环设备的三维结构模型，在三维建模过程中，首先依据设备功能需求完成整体框架的布局规划，采用方管型材搭建底部承载机架，机架底部预留动力组件安装位，侧面设置传动机构输出轴位，保证整体结构的承重稳定性与部件安装的同轴度要求。建模时对双工位立式工作单元做对称式布局设计，每个工作单元包含上部导向架、中部储料筒体、下部锥形出料嘴，导向架上设置横向滑动导轨与限位挡块，可实现工作头的上下往复运动导向，筒体外部设置防护栏结构，避免作业过程中部件偏移产生干涉。动力部分建模还原了驱动电机与减速传动组件的装配关系，电机输出端连接带轮传动结构，将动力传递至两侧工作单元的升降驱动轴，保证两个工位的动作同步性。材质渲染阶段，机架与金属结构件采用哑光磨砂金属材质，还原工业设备的金属质感，传动部件做亮面金属处理区分功能区域，硅胶相关工作部件采用半透明哑光硅胶材质，直观区分不同功能的零件。模型完整还原了设备的装配层级关系，所有零件间的配合间隙、安装孔位都按照实际装配要求设计，可清晰观察到内部传动路径与工作流程：动力启动后带动两侧工作头同步下压，配合硅胶制冷循环管路实现介质的循环制冷作业，整体结构紧凑，双工位设计可提升作业效率，对称式布局也降低了传动结构的设计复杂度，减少单侧受力带来的结构磨损，模型可用于设备结构展示、装配工艺讲解以及后续的工程出图参考。
