卧式单级端吸离心式清水输送泵结构

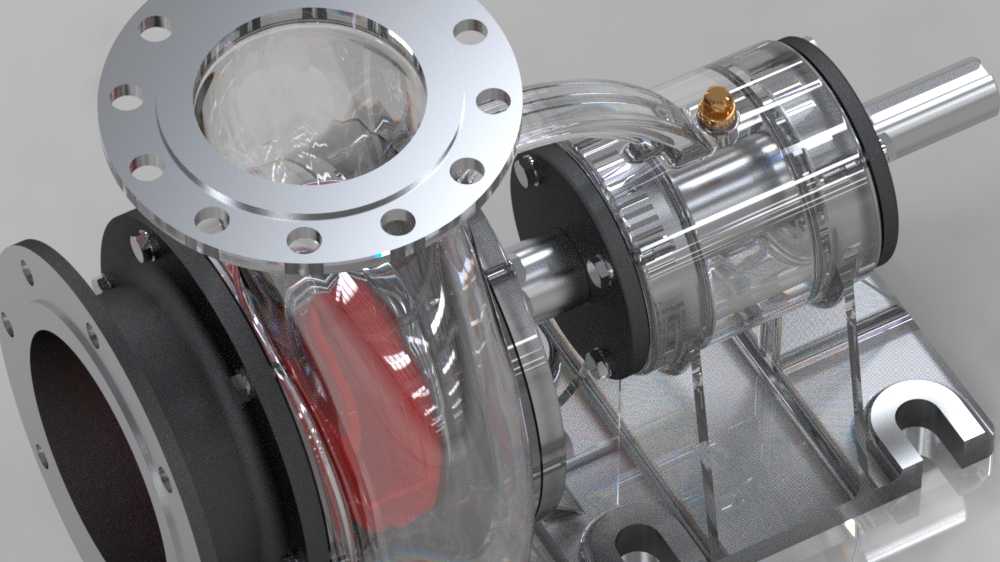

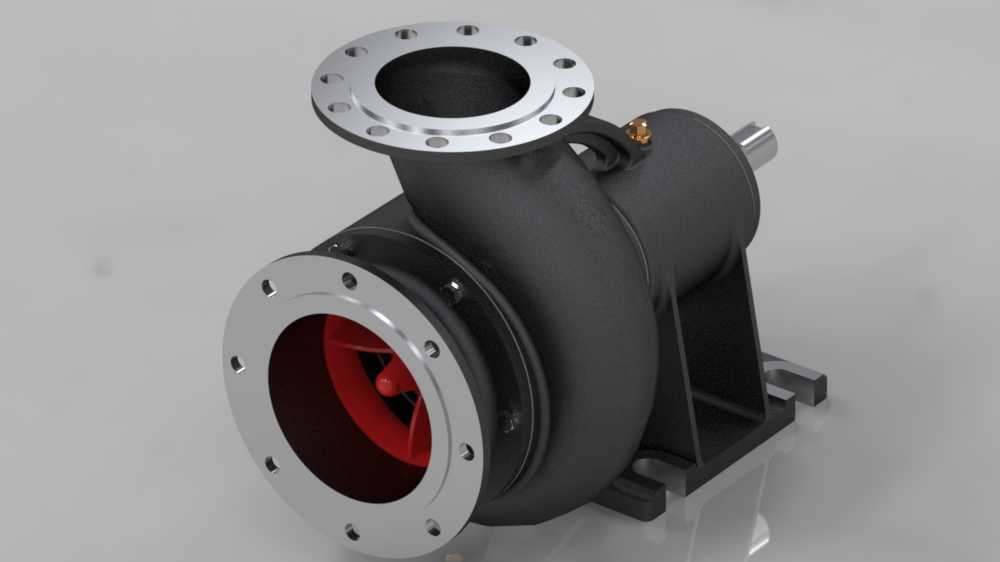

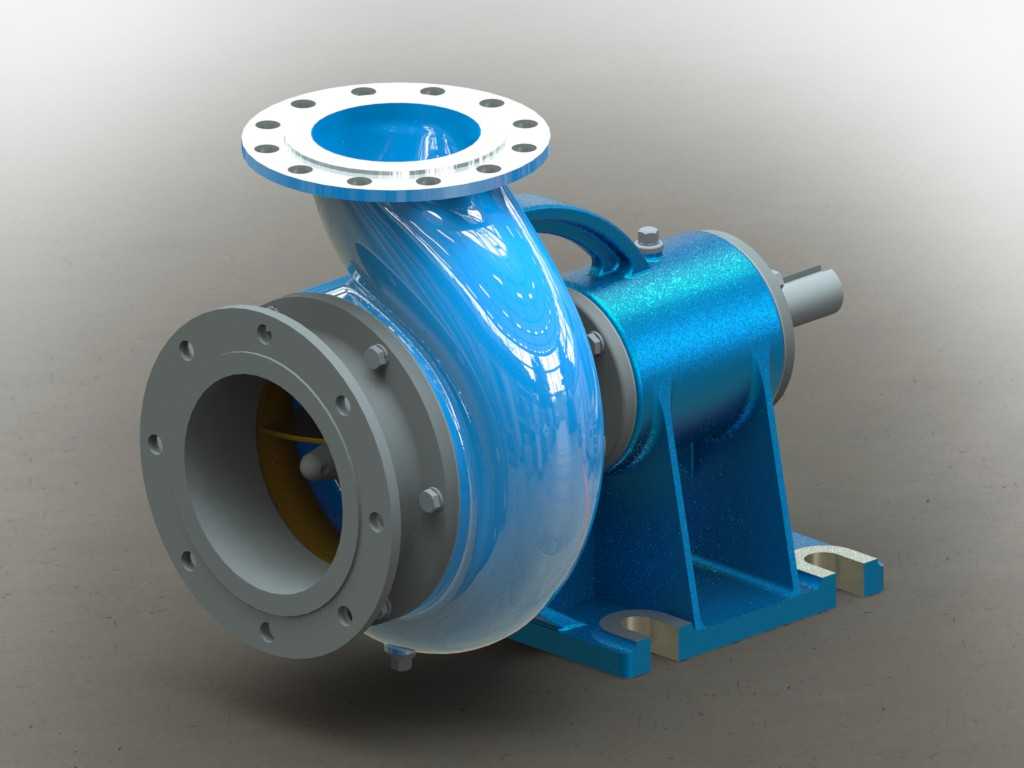

该款离心泵主要面向民用给排水、工业循环水系统、暖通空调水循环、农田灌溉输水、轻度无腐蚀清水介质输送等场景，是通用流体输送环节的核心动力设备，可适配建筑供水、工厂生产循环、市政管网增压、农业排灌等多类工况，能够稳定完成清水类介质的加压输送任务，为流体管路提供持续稳定的扬程与流量输出。从功能特性来看，该泵采用单级端吸式结构设计，进水口沿轴向水平布置，出水口沿垂直向上方向设置，这种流道布局能够最大程度降低流体进入叶轮后的转向阻力，减少水力损失，提升泵组整体运行效率；泵体过流部分采用顺滑的蜗壳型流道设计，可将叶轮甩出的高速流体平稳收集并转化为压力能，降低流道内的湍流与脉动，减少运行过程中的振动与噪音。泵组的支撑结构采用一体式铸造地脚支架，支架与泵体、轴承座部分刚性连接，能够为整泵提供足够的支撑刚度，抵消运行过程中叶轮旋转带来的径向力与轴向窜动，保障泵组长时间运行的稳定性。设计过程中，首先依据目标工况的流量、扬程参数完成叶轮的水力模型设计，匹配对应比转速的叶轮叶片型线，确保在额定工况点运行时效率处于最优区间；其次对泵体的壁厚进行合理核算，既要满足额定工作压力下的强度要求，避免承压变形或渗漏，也要控制整体重量，降低材料成本与安装负重；进出水口均采用标准法兰连接结构，法兰端面的螺栓孔采用均布设计，能够与同通径的标准管路法兰直接匹配，无需额外制作转接件，降低现场安装的适配难度。轴承座部分预留了足够的轴伸长度，可直接适配标准规格的联轴器与驱动电机连接，轴封位置预留了填料密封或机械密封的安装空间，用户可根据输送介质的特性与密封要求灵活选择密封形式。从安装边界来看，该泵的地脚安装孔采用长圆孔设计，允许安装过程中存在小范围的位置偏差，降低现场基础施工的精度要求；泵组整体的轴向长度、径向宽度与中心高度均按照通用卧式离心泵的安装尺寸规范设计，可直接替换同参数规格的老旧泵组，无需对原有管路与安装基础进行改造，大幅降低设备更换的施工成本与周期。泵体顶部设置的吊耳结构可满足整泵吊装转运的需求，方便现场安装与后期检修拆卸。
