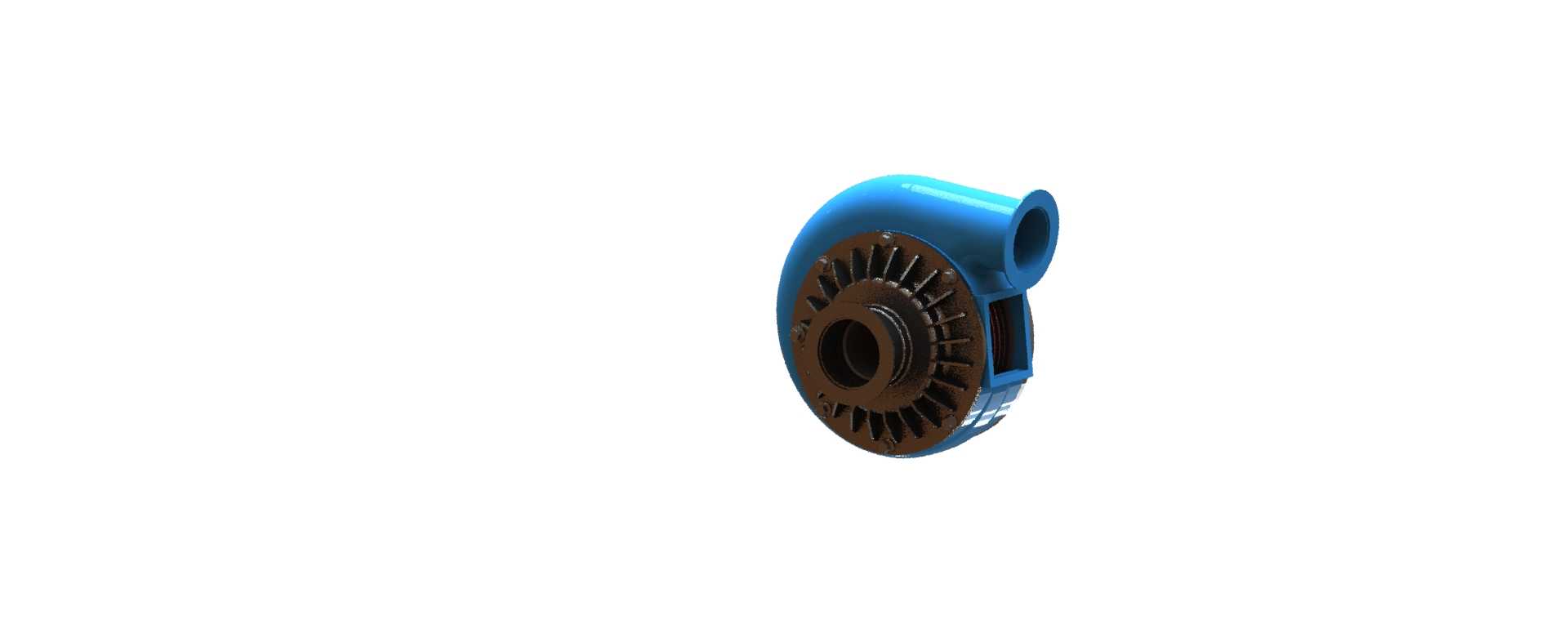

蜗壳式离心涡轮流体输送泵结构

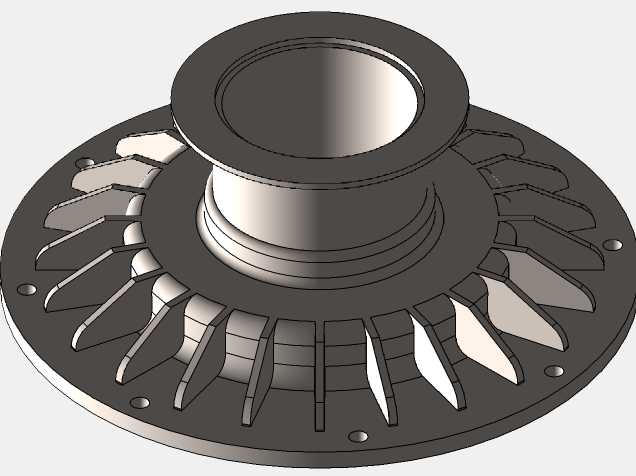

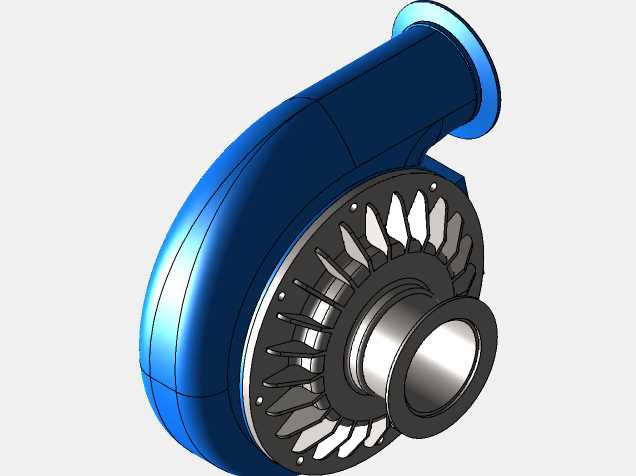

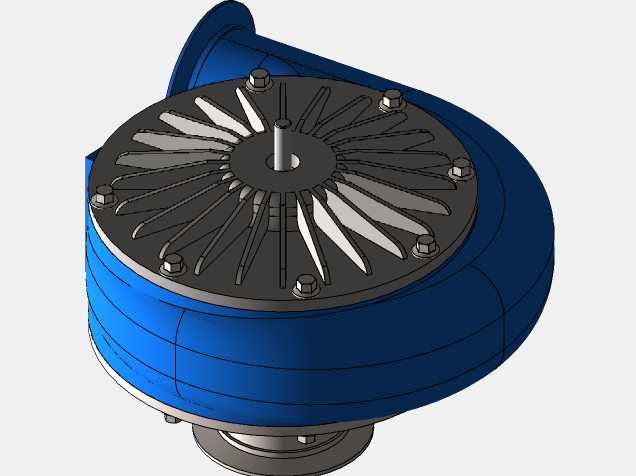

该涡轮泵属于离心式流体输送设备，主要应用在中小流量高扬程的流体输送场景中，可适配洁净流体、低粘度工业介质的输送需求，常见于工业冷却循环系统、小型液压动力单元、实验流体回路、车用辅助散热回路等场景，能够为管路内的介质提供稳定的压力输出，实现介质的定向循环与长距离输送。从实际用途来看，这款泵依靠高速旋转的叶轮对介质做功，将输入的轴功率转化为介质的压力能与动能，最终通过蜗壳流道的扩压作用将动能转化为稳定的压力输出，相比普通容积式泵，它的输出脉动更小，运行过程中噪音更低，适合对输送稳定性有一定要求的连续工作工况。在功能特性上，这款泵采用了轴向进气、径向排气的经典离心布局，上盖集成了辐射状的散热筋结构，能够在泵体高速运行时快速带走叶轮腔与轴承部位产生的热量，避免长时间运行导致的温升过高问题；泵体上下结合面采用周向均布的螺栓紧固结构，能够保证腔体的密封性能，承受额定工作压力下的介质载荷，不会出现结合面渗漏的问题；底部设置了同轴的轴向入口法兰接口，侧部设置切向布置的蜗壳出口，能够匹配标准管路的安装对接需求，进出口的流道做了顺滑过渡处理，减少介质在流道内的湍流损失，提升泵的整体运行效率。在设计思路上，这款泵优先考虑了装配的便捷性与维护的便利性，整体结构分为蜗壳主体、叶轮组件、上端盖、紧固件、底部连接座几个独立模块，各部件之间的配合公差经过合理匹配，既保证转动部件的同轴度要求，又能降低加工与装配的难度；叶轮采用径向直叶片搭配导流副叶片的结构，既能够保证对介质的做功效率，又能平衡部分轴向力，降低底部轴承的轴向载荷，延长轴承的使用寿命；蜗壳的型线按照等环量流道设计，流道截面从隔舌位置开始逐步扩大，能够让介质在流出叶轮后逐步减速升压，减少水力冲击带来的能量损失与运行噪音。在外形尺寸与安装边界上，这款泵整体为类圆柱蜗壳结构，主体最大外径覆盖蜗壳最外侧轮廓，整体高度从底部安装端面到上端盖顶部的轴端预留了足够的联轴器安装空间，底部入口的接口尺寸与侧部出口的接口尺寸按照常规通径设计，安装时需要预留出侧部出口的管路连接空间，以及顶部驱动端的电机或联轴器安装空间，底部安装位可通过法兰对接固定在安装基座上，整体安装占用空间紧凑，适合在空间受限的设备内部集成安装，不需要额外预留过大的维护操作空间，日常维护仅需拆开上端盖即可检查叶轮状态与腔体内部情况，维护操作十分便捷。
