真空系统用离心式叶轮结构设计

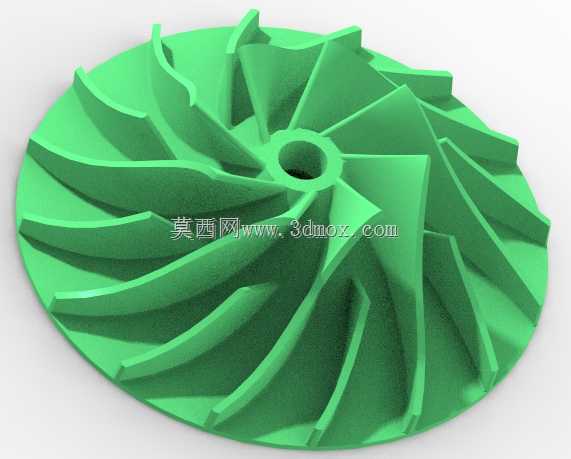

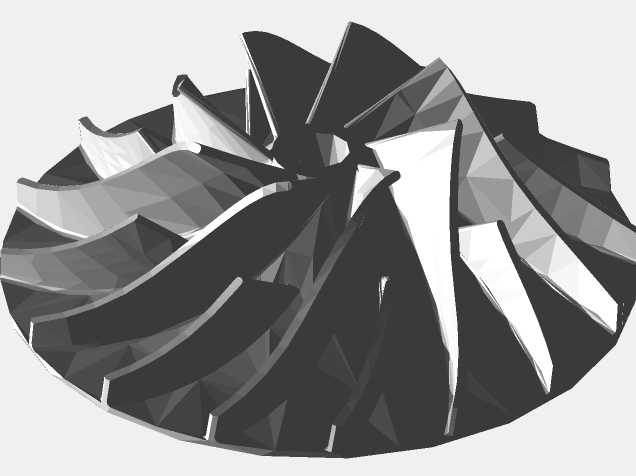

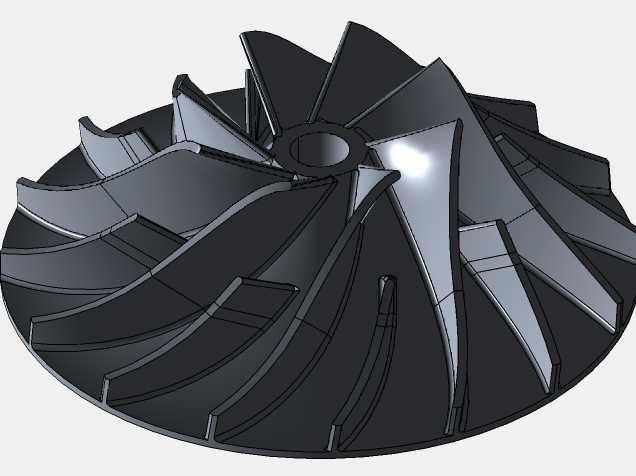

这款离心叶轮主要面向真空发生、低压气体输送类设备的核心动部件需求，常见应用场景包含小型真空负压站、工业吸尘设备、低压风送系统、无油真空发生单元以及小型压缩机的首级叶轮段，在设备运行过程中承担着通过高速旋转对气体做功，实现气体动能向压力能转换，最终建立进出口压差、完成气体抽吸或输送的核心功能。从结构设计来看，这款叶轮采用后向式三元扭曲叶片布局，叶片沿轮盘周向均匀分布，整体为开式半开式结合的结构形态，中心设置标准同轴安装孔，可直接与驱动电机的输出轴配合定位，安装时通过轴端锁紧结构即可完成轴向固定，无需额外设计复杂的连接转接件，适配常规的小型高速驱动电机安装尺寸，轮盘外缘做了圆弧过渡处理，能够有效降低高速旋转时的风阻损耗与边缘应力集中问题。设计过程中针对真空工况的低入口压力特性，对叶片的入口安装角做了针对性优化，叶片前缘做了顺滑导角处理，能够减少气体进入叶道时的冲击损失，避免低入口压力下出现气流分离导致的效率骤降；叶道沿径向从中心向外逐渐扩张，能够让气体在沿叶片流动的过程中平稳完成动能到压力能的转换，每一片叶片的型线都经过流道仿真校核，确保相邻叶片构成的流道内无明显涡流死区，在保证做功效率的同时，降低运行过程中的气动噪声。在安装边界上，这款叶轮的轴向厚度控制在适配小型蜗壳的尺寸范围内，轮盘背面为平整平面，可与蜗壳的内侧端面保持微小的安全间隙，既不会因为间隙过大导致气体回流损失，也不会因为间隙过小出现运行时的刮擦碰磨问题；中心安装孔的公差配合按照常规电机轴的过渡配合标准设计，装配时无需额外的定制加工即可完成压装固定，整体径向尺寸适配直径150-200mm规格的风机蜗壳，可直接替换同规格的常规离心叶轮，用于真空设备的性能升级或维修替换。实际运行中，这款叶轮能够在每分钟数千转的转速下稳定工作，叶片的扭曲形态能够保证在宽流量区间内都保持较高的气动效率，即使在入口压力较低的真空工况下，也能维持稳定的输出压头，避免出现常规径向叶片叶轮在低入口压力下容易出现的喘振问题，同时整体对称的叶片分布设计让叶轮的动平衡性能更优，高速运行时的振动幅度更小，能够有效延长配套轴承与电机的使用寿命，减少设备运行过程中的维护需求。
