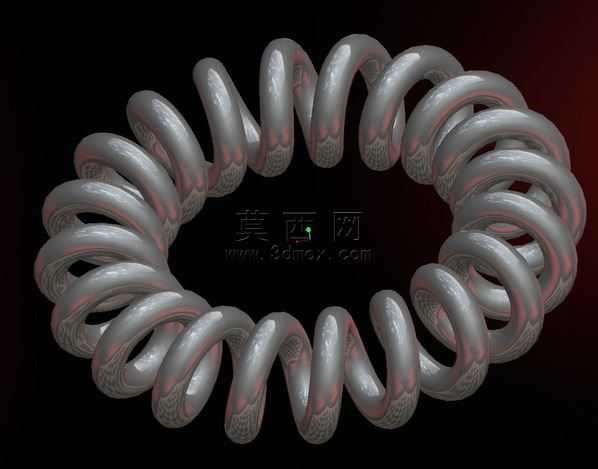

环形弯曲轨迹螺旋弹簧三维结构设计

本作品为沿闭合弯曲轨迹生成的环形螺旋弹性构件三维模型，建模过程依托三维CAD软件的扫描特征功能完成核心结构搭建。设计初期首先确定闭合环形的中心引导轨迹，该轨迹为平滑连续的闭合圆弧曲线，全程保证曲率过渡均匀无突变，避免后续螺旋扫描过程中出现特征自交、曲面畸变的问题。在引导轨迹的基础上，创建垂直于轨迹切线方向的恒定圆形截面，截面直径参数根据螺旋构件的线径规格统一设定，全程保持截面与轨迹的法向约束关系，确保螺旋圈体的线径尺寸均匀一致。螺旋参数设置阶段，沿引导轨迹的切向方向设定恒定的螺距参数，保证相邻螺旋圈之间的间距均匀，既避免圈体之间出现干涉重叠，也保证整体螺旋结构的规整性。建模过程中对螺旋首尾的衔接位置做了平滑过渡处理，消除闭合位置的拼接棱角，让整体螺旋形成连续闭合的环形结构。材质渲染阶段选用金属合金材质，调整材质的反射参数与粗糙度参数，模拟出弹簧钢表面的半哑光金属质感，添加细微的表面纹理提升真实感，同时通过环境光与补光的搭配，凸显螺旋曲面的流畅弧度与金属光泽。结构层面该模型完整还原了弯曲螺旋的空间形态，每一圈螺旋都沿环形轨迹均匀排布，整体结构对称规整，既可以作为弹性功能构件的设计参考，也可用于机械结构教学中的扫描特征演示案例，帮助理解沿空间曲线扫描生成复杂构件的建模逻辑，模型的曲面连续性良好，无破面、重叠面等几何错误，可直接用于后续的装配验证、力学仿真或者渲染出图环节。
