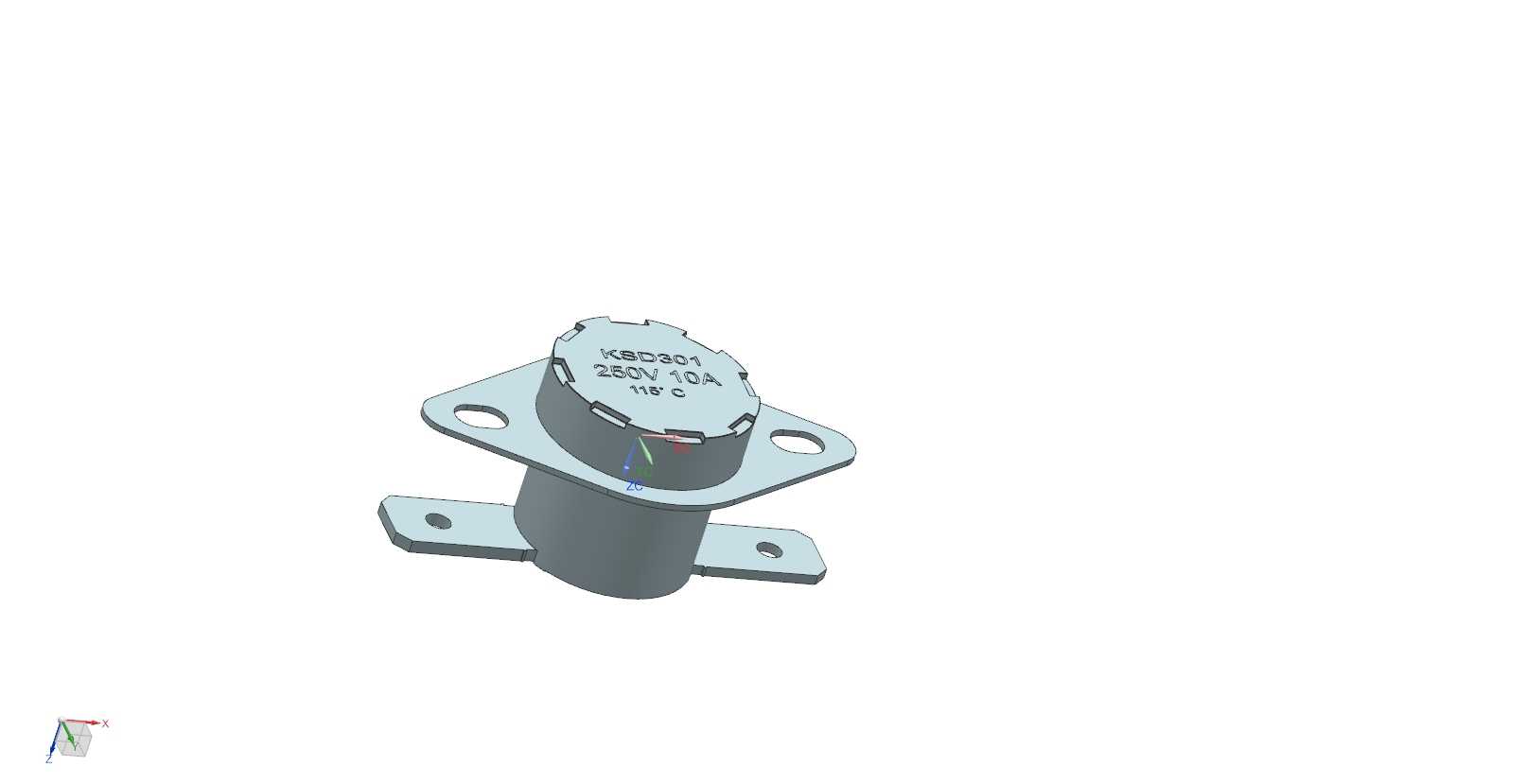

KSD301突跳式温控器结构设计

本次设计的KSD系列突跳式温控元件，是小型家电、工业加热设备、电源配套系统中应用极广的温度保护与控温部件，核心作用是在设备运行温度达到设定阈值时，快速通断电路，避免设备因过热出现烧毁、起火、性能衰减等故障，覆盖电热水壶、电暖器、电机绕组、电源适配器、加热模组等多类需要温度管控的场景，是低压电器回路里不可或缺的安全防护类零部件。

从功能特性来看，这款10安额定电流规格的温控器采用双金属片突跳式工作原理，内部的感温双金属片在环境温度达到动作值时，会因两种金属热膨胀系数的差异产生瞬间形变，推动触点机构快速断开电路，当温度回落至复位值时，双金属片恢复原有形态，触点重新闭合实现电路导通，整个通断过程动作干脆，不存在拉弧、接触不良的问题，能够在250V交流电压回路中长期稳定工作，可承受10A的额定工作电流，满足多数民用及小型工业加热设备的载流需求。

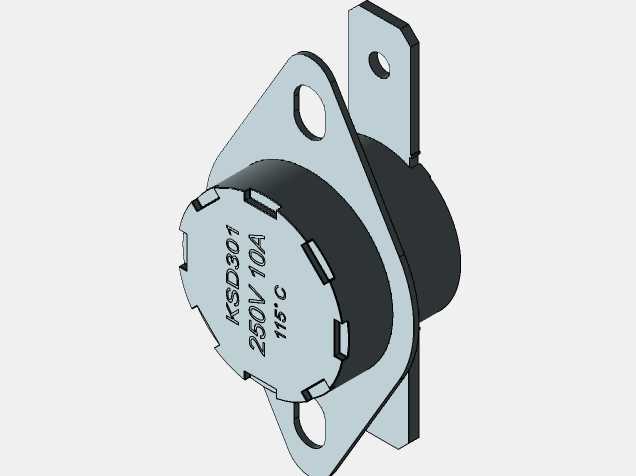

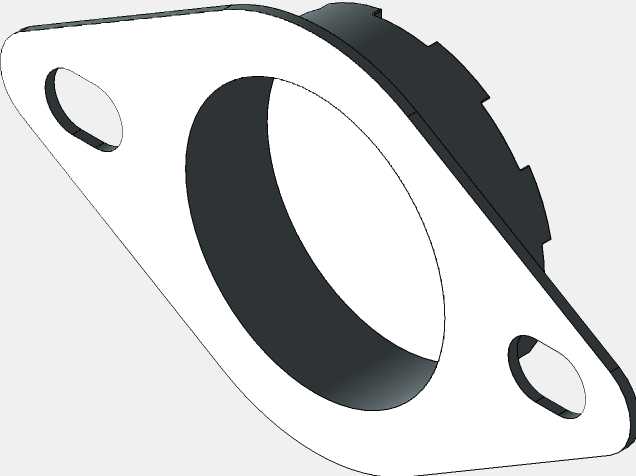

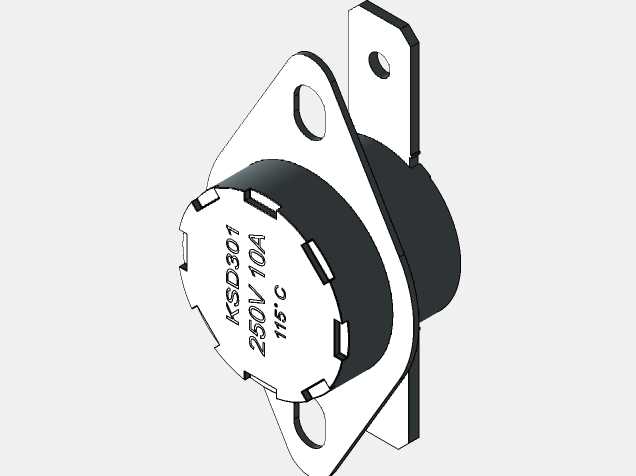

在设计思路上，整体结构优先考虑安装便捷性与感温灵敏度，主体外壳采用耐高温电绝缘材质，顶部的感温面直接与被控温的发热部件贴合，尽可能缩减热传导路径，让感温元件能快速感知被控对象的真实温度，减少温度检测的滞后误差。安装结构采用带安装孔的菱形金属支架设计，支架与主体外壳通过铆接结构牢固结合，三个安装支耳分别向不同方向延伸，每个支耳上都预留了标准螺丝安装孔，既可以适配平面贴装的安装场景，也能适配侧面固定的安装需求，安装时不需要额外设计复杂的固定结构，仅用对应规格的螺丝即可完成牢固固定，大幅降低下游设备的结构设计难度。

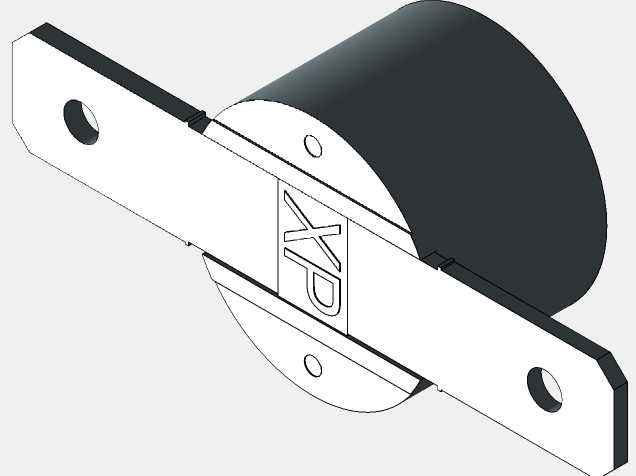

从安装边界与尺寸设计来看，主体圆柱部分的直径控制在常规温控器的通用尺寸范围内，整体高度适配多数狭小安装空间的布局要求，支架的安装孔位间距符合行业通用的安装规范，能够直接替换同规格的其他品牌温控产品，不需要对原有设备的安装结构做修改。接线端采用标准的插片式接线结构，接线时直接将对应规格的接插件插牢即可，不需要焊接操作，能够有效提升生产装配的效率，同时插片结构的接触电阻更低，大电流通过时的发热更小，进一步提升了长期工作的稳定性。整体结构没有多余的冗余设计，所有结构特征都服务于感温灵敏度、安装便捷性、工作可靠性三个核心设计目标，能够在-20℃到150℃的工作环境温度范围内长期稳定运行，动作温度误差控制在行业标准允许的范围内，重复动作的一致性表现优异，可满足各类需要过热保护或恒定温度控制的设备配套需求。
