带安装孔法兰式轮缘密封端盖结构

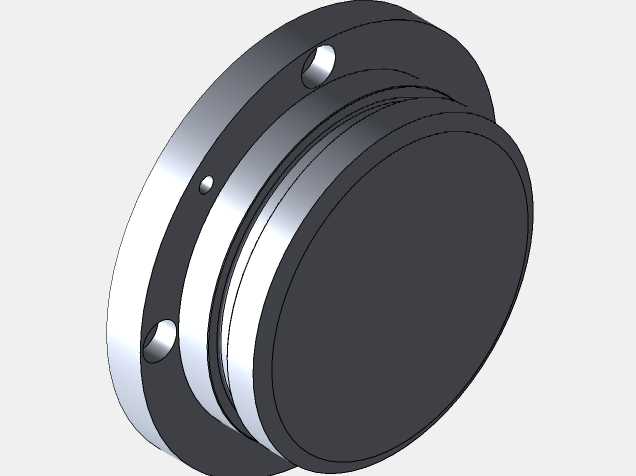

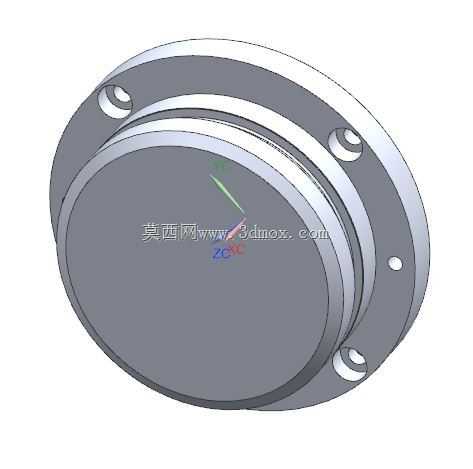

该轮缘类零件主要应用于各类旋转轴系的端部限位与密封防护场景，常见于减速机输出端、电机轴承室端部、输送辊筒轴端、机床主轴端盖位置，是轴系装配中承担轴向定位、外缘密封、杂质阻隔功能的核心配套零件。在实际设备运行过程中，这类轮缘端盖能够有效阻挡外部粉尘、切削液、水汽进入轴承腔体内部，同时限制轴系部件的轴向窜动余量，避免轴承因轴向受力偏移出现过早磨损，也能防止腔体内部润滑脂向外渗漏，维持轴系运行的润滑环境稳定。从功能特性来看，该零件采用阶梯式轮缘结构设计，外缘设置均匀分布的沉头安装孔，安装时螺栓可完全沉入孔位内部，不会突出零件表面造成装配干涉，适配封闭腔体内的紧凑安装空间；内侧设置多层阶梯凸台，不同直径的凸台可分别适配腔体内孔定位、密封圈嵌装、轴端间隙遮挡的不同需求，无需额外加装定位衬套即可完成装配对位，大幅降低现场装配的对位难度。设计过程中，首先根据配套腔体的内径确定轮缘主体的外径尺寸，保证外缘与腔体止口的配合公差控制在过渡配合区间，既避免装配过紧造成拆装困难，也防止配合间隙过大导致密封失效；安装孔的分布圆直径严格匹配腔体端面的预装螺纹孔位置，沉头孔深度按照常用内六角螺栓的头部尺寸设计，确保螺栓锁紧后端面完全齐平；内侧阶梯凸台的高度根据腔体内轴承的外圈厚度确定，凸台端面与轴承外圈的接触面积控制在轴承端面宽度的80%以上，保证轴向限位的受力均匀，不会因局部压强过大造成轴承外圈压损。外形尺寸方面，该轮缘整体为薄型圆盘结构，整体厚度适配常规中小型减速机、伺服电机的端腔深度，不会额外增加设备的轴向总长度；外缘安装孔共设置6处，沿圆周方向均匀分布，锁紧后受力均匀，长期运行不会出现局部松动；零件外边缘做小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装入腔体止口时起到导向作用，提升装配效率。安装边界上，该零件仅需贴合腔体端面完成螺栓锁紧即可，外侧无额外突出结构，周边预留5mm以上的操作空间即可完成螺栓拆装，后期设备维护时无需拆解周边相邻部件即可快速完成端盖拆卸，方便检查内部轴承磨损情况、更换密封件或者补充润滑脂，能够有效降低设备的日常维护工时。
