Turnigy无刷超越电机端盖结构设计

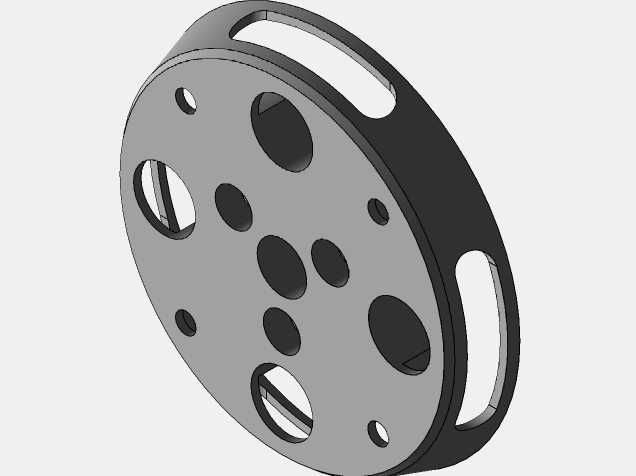

该部件为航模及小型电动动力系统配套的无刷电机端盖，是Turnigy系列超越规格无刷电机的核心结构支撑件，主要应用于固定翼航模、多旋翼无人机、小型电动遥控车模等对动力重量比、输出效率要求严苛的场景，承担电机内部定子绕组定位、转子转轴支撑、整机安装固定以及运转散热的多重功能。在实际动力系统运行过程中，该端盖需要承受电机高速旋转带来的径向振动、轴向拉力，同时要适配不同安装机架的固定孔位需求，保障电机与动力负载的同轴度，避免运转过程中出现偏心抖动、功率损耗异常的问题。从功能特性来看，该端盖采用轻量化镂空设计，端盖盘面分布多组不同直径的通孔，其中大尺寸长圆形镂空结构主要用于降低端盖自身重量，匹配航模动力系统的减重需求，同时形成贯通的散热风道，让电机持续高功率运转时绕组产生的热量能够快速通过镂空区域散出，避免高温退磁影响电机输出性能；盘面分布的多组小圆孔分为两类，一类是用于穿设固定螺丝的安装孔，匹配标准电机安装孔距，可直接固定在常见的航模电机座、车模动力安装位上，另一类是定位销孔，用于与定子铁芯精准对位，保障定子与转子的气隙均匀度，降低电机运转的磁阻损耗。端盖外缘做了等厚的环形侧壁设计，侧壁上的对称镂空槽既进一步降低结构重量，也可作为走线避让位，方便电机三相电源线的引出与固定，避免线材与旋转的转子外杯发生摩擦破损。从设计思路来看，该端盖遵循航模动力部件“强度优先、重量最优”的设计原则，在安装孔位、转轴支撑位等受力集中区域保留了足够的材料厚度，保障结构刚性，避免高速运转时出现结构形变；非受力区域则通过大尺寸镂空去除冗余材料，在不降低结构强度的前提下最大限度减轻部件重量，提升动力系统的推重比。在安装边界设计上，该端盖的安装孔位采用行业通用的孔距标准，可兼容同规格的多数外转子无刷电机安装需求，端盖中心的轴承位预留了标准轴承的安装公差，可适配常规尺寸的微型滚动轴承，保障转轴转动的顺滑度；端盖的整体厚度控制在适配电机外杯的尺寸范围内，安装后不会与转子磁钢、定子绕组发生干涉，外缘的环形侧壁与电机外杯的配合公差经过优化，装配后可形成稳定的整体结构，抵御飞行、行驶过程中的冲击载荷。
