微型金属齿轮步进电机结构设计

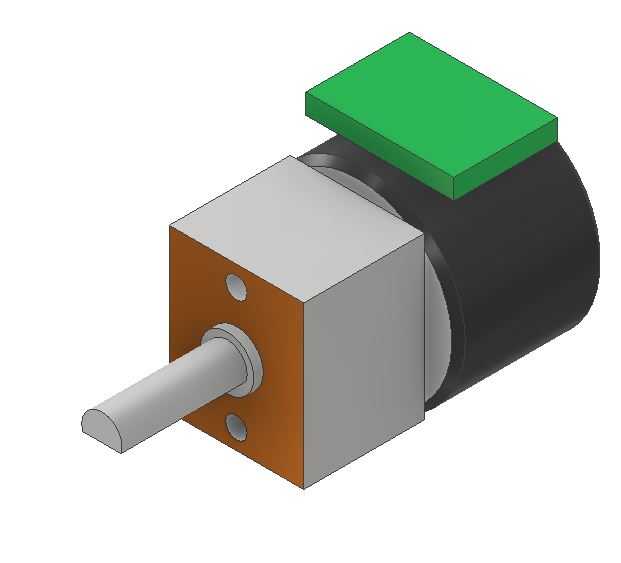

这款微型金属齿轮步进电机，是面向小型精密传动场景开发的驱动部件，在消费电子精密调节机构、小型智能装备进给单元、医疗检测样本输送模块、桌面级自动化设备的动力端都有着广泛的适配空间，能够在狭小安装空间内提供稳定的步进驱动与减速增扭输出，解决普通微型直出轴步进电机扭矩不足、无法适配低转速高负载工况的痛点。从实际用途来看，该电机可直接搭载在小型云台的角度调节机构、精密点胶设备的位移驱动端、智能门锁的锁舌传动模块、微型蠕动泵的动力输入位，依靠步进电机特有的开环精准定位特性，配合金属齿轮组的减速增扭效果，实现小体积下的精准位置控制与动力输出，无需额外加装复杂的减速转接结构，大幅缩减终端设备的整体装配体积。在功能特性层面，该产品采用全金属齿轮啮合传动结构，相比塑胶齿轮减速结构拥有更高的负载耐受能力与更长的使用寿命，能够承受频繁正反转带来的冲击载荷，运行过程中传动间隙控制在极小范围内，保证步进驱动的定位精度不会因齿轮磨损快速衰减；电机本体与减速箱采用一体化集成设计，输出轴为D型切面结构，可直接与配套的传动轮、摆臂等负载件锁紧固定，避免传动过程中出现轴孔打滑的问题，尾部预留的驱动板安装位可直接贴合放置步进驱动模块，减少外部接线的复杂度，让整体动力单元的集成度更高。从设计思路来看，这款电机在开发阶段优先平衡了体积与输出性能的关系，将减速齿轮组内嵌在电机前端的方形金属壳体内，既利用方形壳体的平面特性方便安装定位，又通过金属壳体为齿轮组提供稳定的支撑与防护，避免外部粉尘、碎屑进入啮合区域影响传动顺畅度；输出端的两个安装孔采用对称布局，可适配多种标准安装孔位的固定需求，无需额外设计转接板即可完成快速装配。在外形尺寸与安装边界上，该电机整体采用方箱加圆柱的组合外形，前端减速箱为规整方形结构，安装面平整，输出轴伸出长度经过精准核算，既保证与负载件的配合深度，又不会因轴伸过长导致径向跳动量超标；后端圆柱型电机本体与顶部驱动板安装位的高度差经过优化，在安装时不会与周边的结构件产生干涉，整体径向尺寸控制在极小范围内，能够嵌入到内径有限的管状、腔体内结构中完成动力布置，适配各类紧凑型设备的内部空间约束。
