蜗壳式离心流体输送泵结构设计

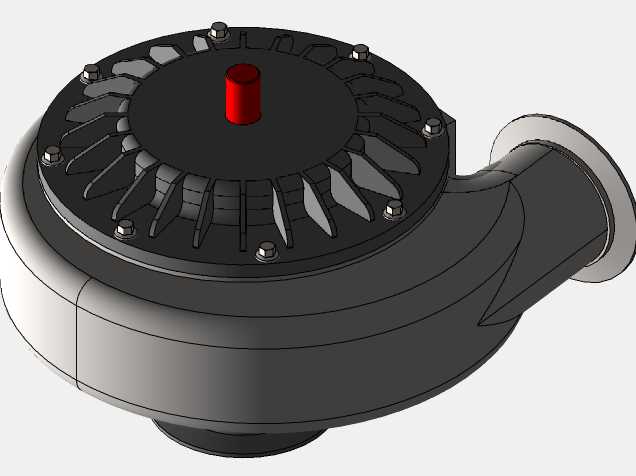

该离心泵结构主要面向民用给排水、工业循环水输送、小型暖通系统水循环、低压流体增压等常规流体输送场景，可适配清水或低粘度无硬质颗粒的流体介质输送需求，在民用供水增压、生产设备冷却循环、小型水处理管路系统中都能发挥稳定的流体输送作用。设备核心功能是通过叶轮高速旋转产生的离心力对进入泵腔的流体做功，将电机输入的机械能转化为流体的压力能与动能，最终通过蜗壳流道的导流将增压后的流体从出口法兰输送至目标管路，实现流体的定向增压输送。从功能特性来看，该结构采用上置叶轮腔与下置进液口、侧置出液口的布局，轴向进液的设计能够让流体更平顺地进入叶轮区域，减少进液端的紊流损失，侧置的切向出液口匹配蜗壳的渐扩流道，能够有效降低流体流出时的动压损失，提升泵的整体运行效率；泵体上下壳体采用周向均布的紧固件进行密封连接，既能够保证泵腔工作时的密封性能，也方便后期拆解维护叶轮与流道内部结构，顶部的轴伸端预留了充足的电机连接空间，可适配常规立式安装的驱动电机，无需额外设计复杂的传动连接结构。在设计思路上，该结构优先考虑了常规场景下的安装便捷性与运行稳定性，叶轮采用带径向分流叶片的闭式结构设计，能够在保证流体做功效率的同时，减少叶轮运转时的轴向力不平衡问题，降低驱动端的轴承负载；蜗壳流道采用等角速度变化的渐扩型线设计，能够让流体在从叶轮外缘流向出口的过程中平稳完成动压到静压的转换，避免流道内出现局部涡流导致的振动与噪音问题；进出口均采用标准法兰连接结构，能够直接匹配同通径的常规工业管路，无需额外定制转接配件。从外形尺寸与安装边界来看，该泵整体为立式圆柱主体加侧出弯管的结构，主体外径适配常规小流量离心泵的安装预留空间，轴向高度满足立式安装时的电机与泵体同轴布置要求，侧出的出口法兰向外延伸的长度控制在常规管路安装的操作空间范围内，底部进液口的法兰端面为水平安装基准面，安装时只需保证进液口与管路同轴固定，即可完成泵体的主体定位，整体安装边界紧凑，不需要预留过大的周边操作空间，适合在空间相对紧凑的管路集成场景中使用。
