卧式单级离心式清水输送泵结构设计

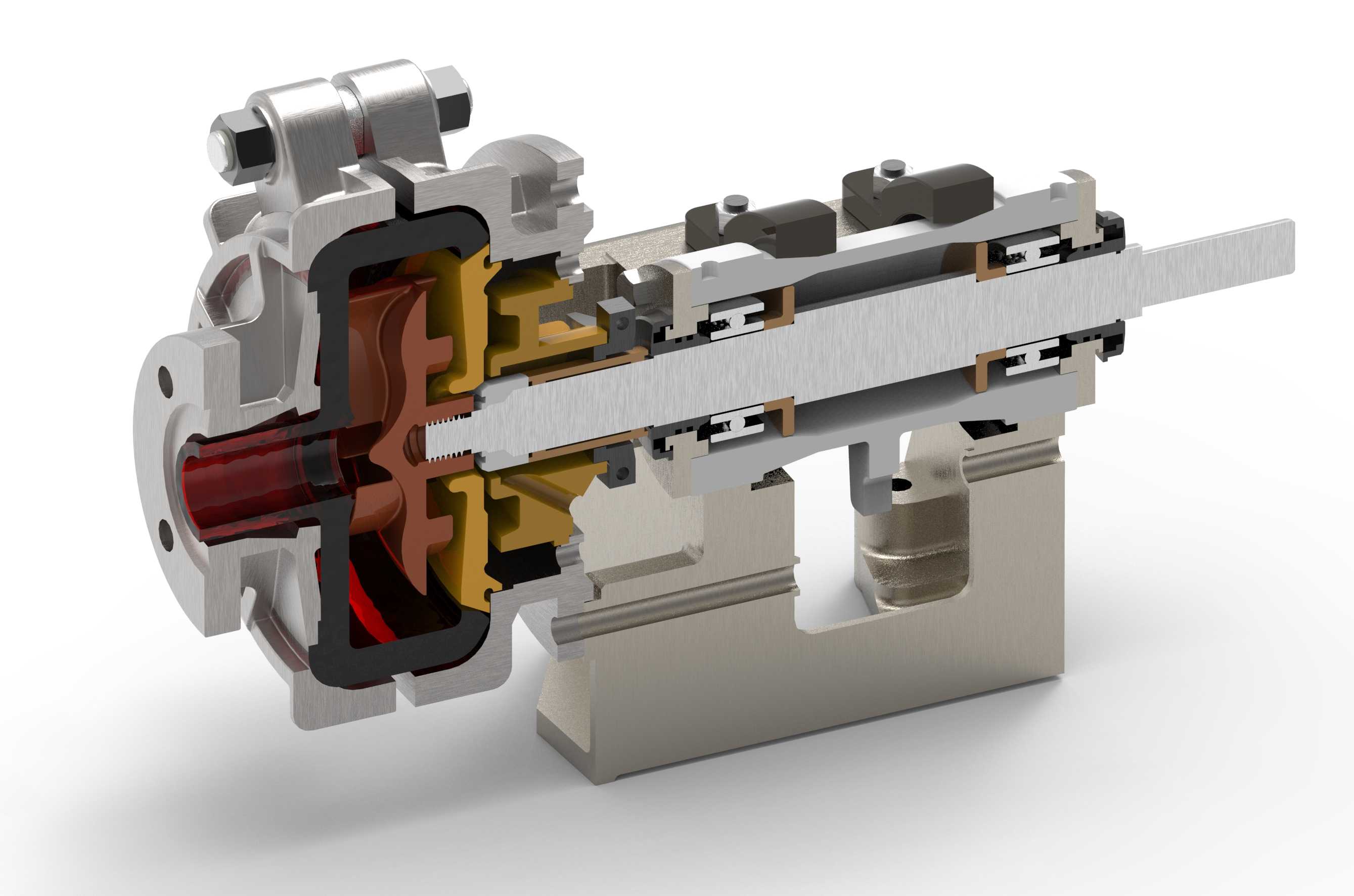

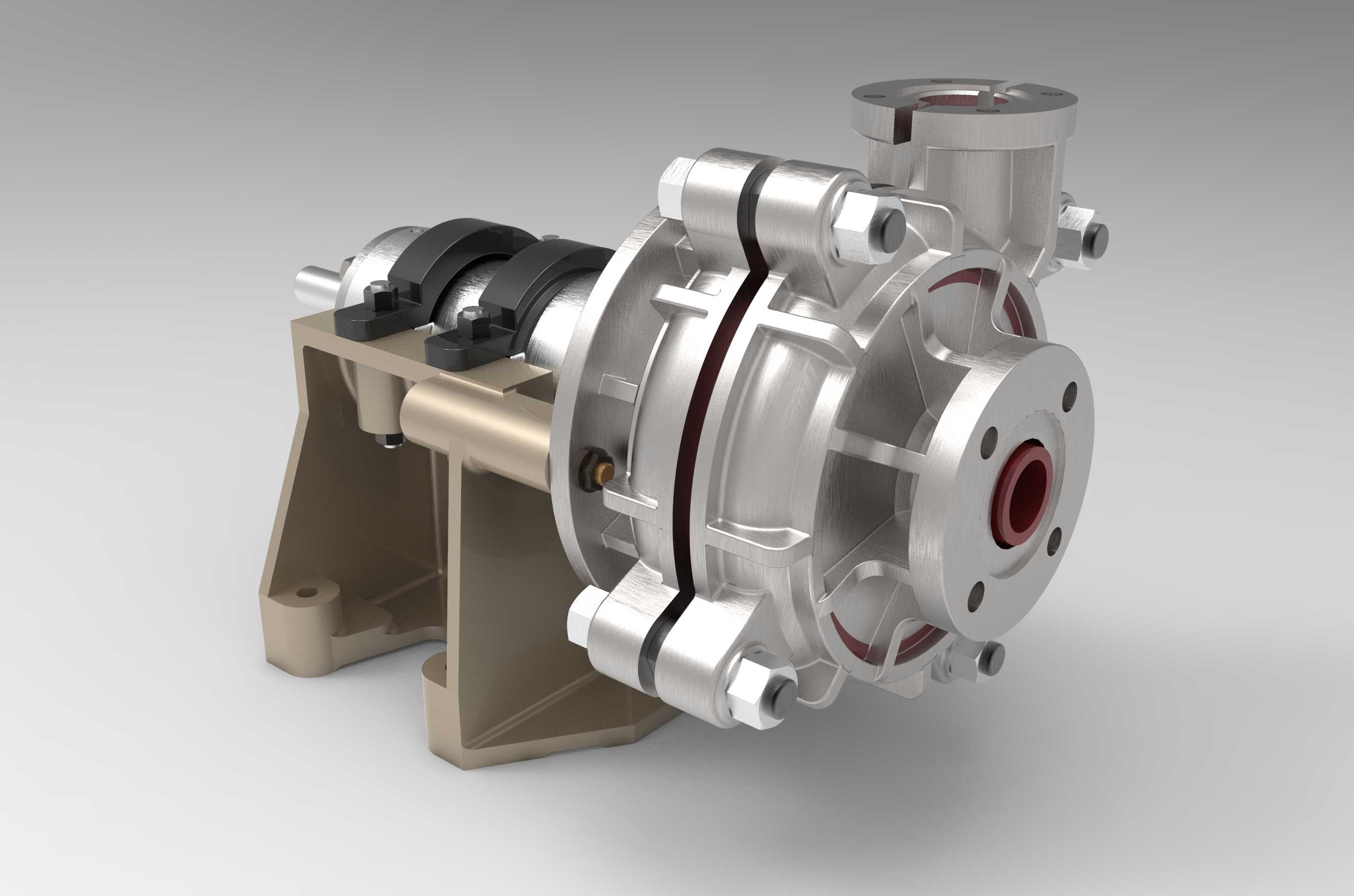

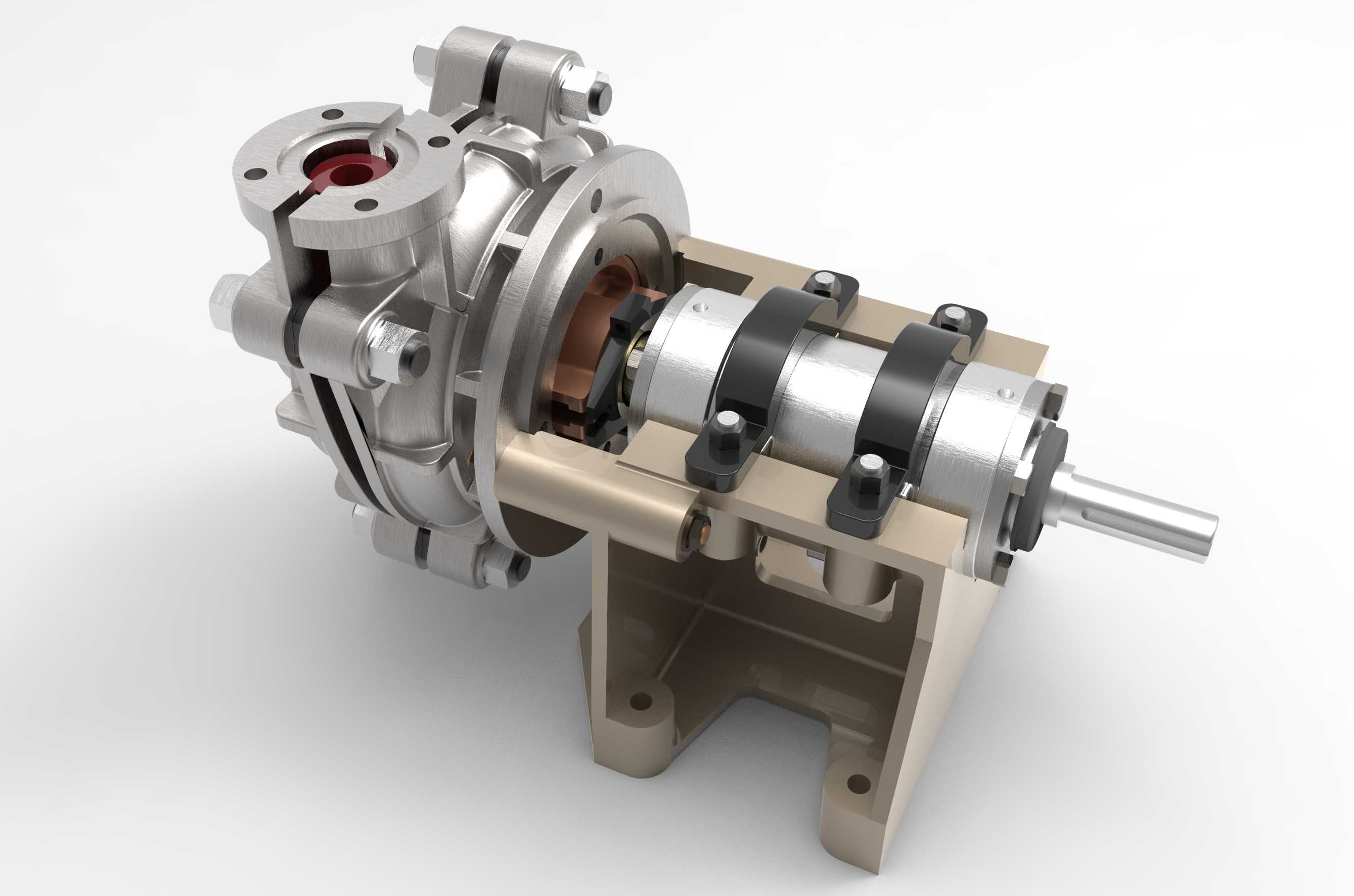

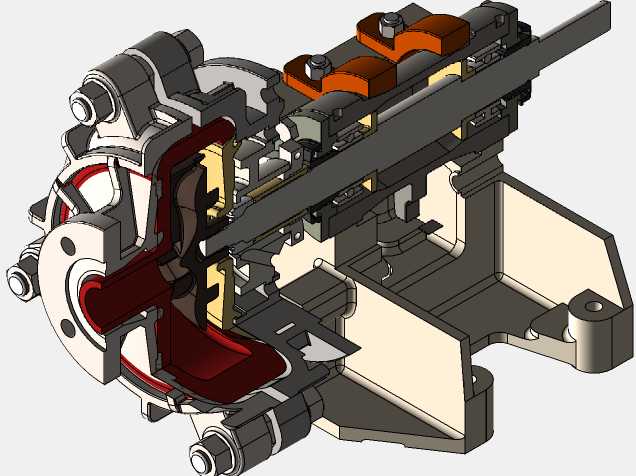

这款卧式离心泵主要面向民用供水、工业循环水系统、暖通空调水循环、小型农田排灌、清水介质增压输送等场景，可适配输送温度不超80摄氏度的清水或物理化学性质与水相近的无颗粒杂质流体，在楼宇供水增压、生产设备冷却水循环、消防系统稳压、给排水管网补压等工况中都能稳定发挥作用。从功能设计来看，该泵采用后开式结构设计，检修时无需拆卸进出管路与电机，即可完成叶轮、机械密封等易损件的更换维护，大幅降低后期运维的时间成本与操作难度；泵体流道采用水力优化的蜗壳结构，能有效降低流体在泵腔内的水力损失，提升运行效率，同时减少流体紊流带来的运行振动与噪音。泵的密封结构采用集装式机械密封设计，相比传统填料密封泄漏量更低，使用寿命更长，能有效避免输送介质的跑冒滴漏问题，适配对密封要求较高的安装场景。安装结构上，泵与驱动端采用联轴器直联的托架式安装，整体底座采用一体化铸铁支架结构，安装脚位预留了标准螺栓固定孔，可直接固定在混凝土基础或钢制安装平台上，进出水口采用标准法兰连接结构，能直接对接同管径的工业管路，无需额外定制转接配件；安装时需保证泵轴与电机轴的同轴度误差控制在允许范围内，避免运行过程中出现轴承偏磨、振动超标的问题。设计过程中，首先根据目标工况的流量、扬程参数完成叶轮的水力型线设计，保证叶轮叶片的进出口角度匹配流体流动状态，减少冲击损失；其次对泵体的壁厚进行强度校核，保证在额定工作压力下泵体不会出现变形或渗漏，同时对泵轴的刚度进行验算，避免轴端挠度超标导致密封件磨损加快；整体结构布局充分考虑了日常运维的操作空间，加油嘴、密封冲洗接口、排气螺塞的位置都设置在便于操作的方位，无需拆解外围部件即可完成日常的排气、加油、密封检查等操作。泵的进出口方向采用水平轴向吸入、垂直径向吐出的经典布局，适配大多数管路系统的安装走向，整体重心落在底座支撑范围内，运行时的稳定性更好，即使在长时间连续运行的工况下，也能保持较低的振动幅值，延长轴承与密封件的使用寿命。
