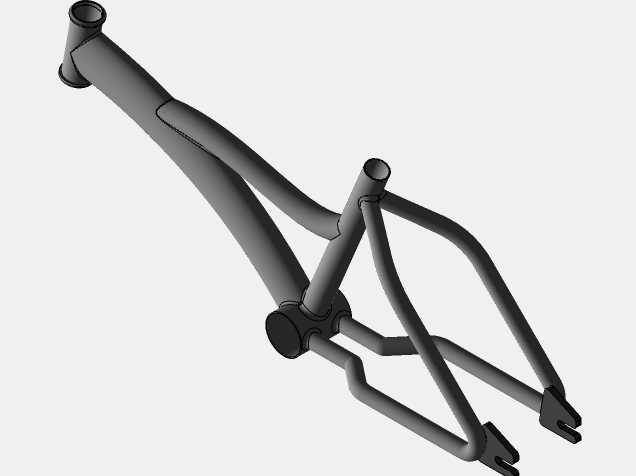

小轮径自行车金属车架结构设计

这款车架是小轮径休闲代步自行车的核心承载构件，主要应用于城市短途通勤、休闲骑行类两轮自行车的生产装配场景，是连接前后轮组、转向组件、传动系统与驾乘人员的核心受力骨架，直接决定整车的骑行稳定性、承重能力与使用寿命。在实际使用场景中，该车架需要承接驾乘人员的全部体重，同时传递脚踏传动的驱动力、前轮转向的操控力，还要缓冲路面颠簸带来的纵向、横向冲击载荷，因此整体结构设计充分考量了不同方向的受力分布。从功能特性来看，该车架预留了标准的前叉安装立管位，头管采用标准口径设计，可适配主流的小轮径自行车前叉与碗组组件，实现顺畅的转向操控；中下部的五通位置为传动曲柄组件预留了标准安装位，可匹配常规的方孔、花键中轴结构，保障脚踏动力的稳定传输；后叉端采用开式卡槽设计，能够快速完成后轮轴的安装与拆卸，同时预留了刹车组件、挡泥板、后座架的安装点位，可根据使用需求拓展不同的附属配件。设计思路上，整体采用变径管材拼接的结构形式，上管与下管采用弧形过渡的弯管设计，既能够优化架体的受力传导路径，让纵向冲击载荷沿着管材平滑分散到整个架体，避免应力集中导致的管材开裂，同时弧形的管型也能降低架体的整体重量，兼顾结构强度与轻量化需求；后三角部分采用双叉臂对称结构，通过多段管材的三角排布提升后部结构的抗扭刚性，避免骑行发力时后叉出现形变晃动感，保障轮组的安装同轴度。在外形尺寸与安装边界上，该车架适配12-14英寸规格的小轮径轮组，头管倾角经过反复调校，兼顾低速骑行的灵活性与直线行驶的稳定性；后叉开档尺寸匹配常规小轮车的后轮花鼓规格，五通下沉量控制在合理区间，既保障骑行时的脚踏离地间隙，避免过弯时脚踏剐蹭地面，又能降低整车重心，提升骑行的平稳感；管材连接处采用平滑的焊接过渡设计，减少应力集中点的同时，也让架体整体外观更具流畅感，表面可适配喷涂、电镀等多种表面处理工艺，满足不同外观风格的整车装配需求。
