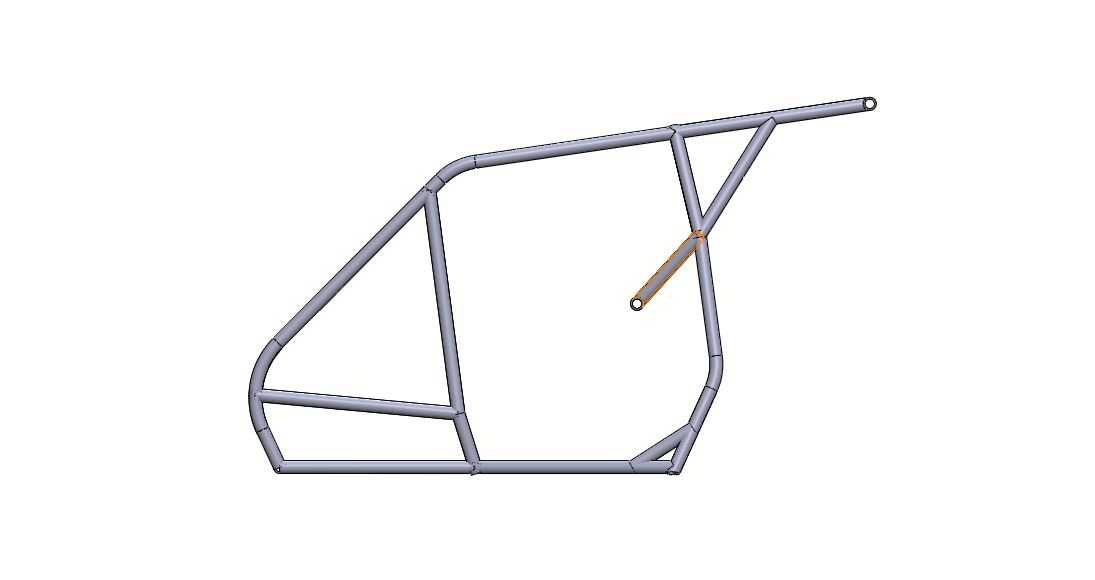

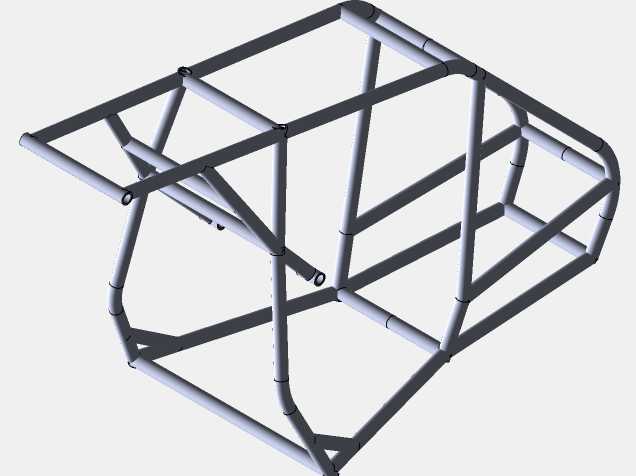

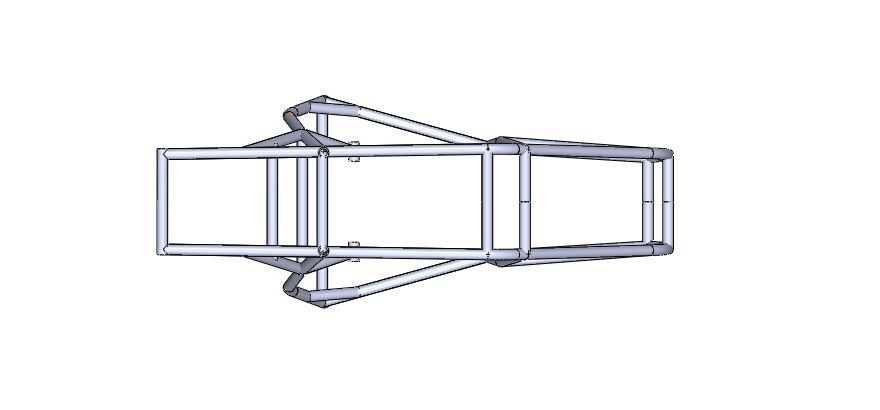

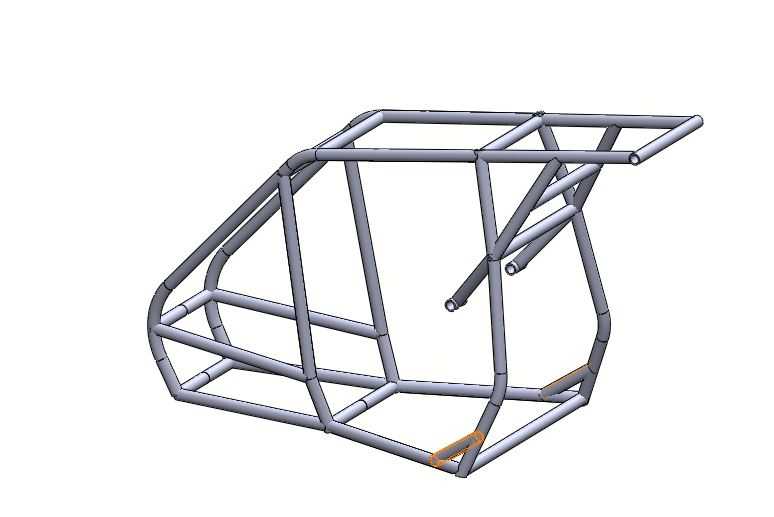

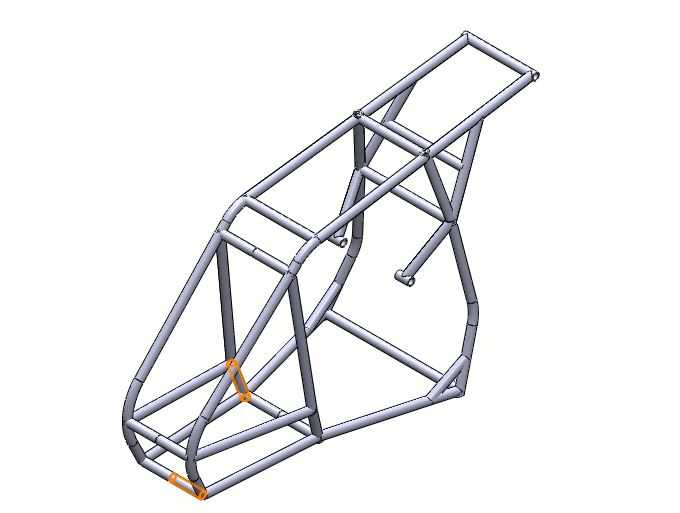

越野四轮车管架式底盘承载框架结构

该管架式承载框架是越野四轮自行车的核心承载基体，主要应用于非铺装路面休闲骑行、户外越野探索、景区观光代步等场景，作为整车的安装基础，承担着连接行走系统、转向系统、动力单元、驾乘座椅以及外围覆盖件的核心作用，所有车载部件的安装定位都依托该框架完成，同时需要传递行驶过程中来自路面的冲击载荷、驾乘人员的重量载荷以及加减速、转向过程中的惯性载荷，是保障整车行驶稳定性与结构安全性的核心部件。在功能特性上，该框架采用空间桁架式管架结构，通过不同管径的金属管材弯折后拼焊成型，相比传统冲压焊接式车架拥有更优的比强度，在控制整体重量的前提下大幅提升结构抗扭、抗冲击性能，能够适配越野场景下的连续颠簸、侧向倾斜甚至小幅腾空落地的载荷工况。框架前部预留了转向机构的安装支点，可兼容齿轮齿条式转向机与转向柱的装配，下部预留了前后悬挂摇臂的铰接点位，能够匹配双横臂独立悬挂结构，为车轮提供足够的跳动行程；中部区域规划了驾乘座椅、电池组或者脚踏传动机构的安装空间，可根据动力形式不同适配人力脚踏、电动助力或者小型燃油动力单元的布置；后部延伸结构可用于安装后置货架、动力传动组件以及后挡泥板等附属部件，框架上预留的多个安装凸台与焊接螺母点位，能够减少后续装配时的打孔焊接工序，提升整车装配效率。在设计思路上，该框架充分考虑了越野场景的使用需求，前部采用弧形收窄的管梁结构，既能够优化前部接近角，提升车辆通过障碍的能力，也能在发生正面碰撞时通过管材的塑性变形吸收冲击能量，保护驾乘人员安全；侧部的环形管梁结构形成了天然的侧面防护结构，能够避免车辆侧倾时外物直接侵入驾乘空间；主承力管梁采用连续弯折的一体成型结构，减少了焊接接头数量，降低了应力集中带来的结构失效风险，关键受力节点处增加了三角形加强筋结构，通过三角形结构的稳定性提升节点处的连接强度，避免长期交变载荷下出现焊缝开裂的问题。在安装边界上，框架整体宽度控制在适配常规越野四轮车的轮距范围内，不会超出车轮外沿避免影响通过性，前部转向安装点的同轴度、悬挂铰接点的相对位置精度都经过公差匹配，能够保证装配后车轮定位参数符合设计要求，避免出现行驶跑偏、轮胎异常磨损的问题；框架底部预留了足够的离地间隙，能够避免非铺装路面行驶时凸起的石块磕碰框架主承力梁，同时框架上的所有安装点位都处于同一装配基准体系下，能够保证各部件装配后的相对位置精度，减少装配调试的工作量。
