轴类旋转连接精密机械组件结构

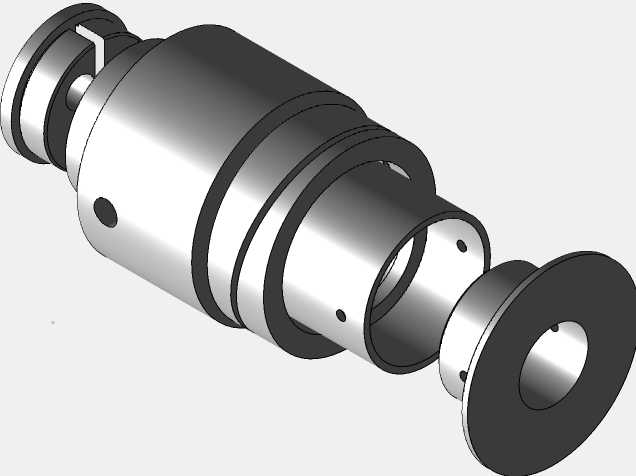

该款轴类旋转连接组件，主要应用于各类需要实现同轴旋转动力传递、同时兼顾介质通路导通的工业设备场景中，常见于高精度机床主轴配套连接结构、自动化旋转工装的动力输入段、专用检测设备的旋转载台连接部位，可在高速旋转工况下保持稳定的同轴度，避免转动过程中出现径向跳动影响设备运行精度。从实际用途来看，该组件承担着旋转动力承接、多段轴体对接、周向定位防松的核心作用，组件上分布的径向小孔可用于安装紧定螺钉，实现轴段与内部穿装芯轴的周向固定，防止动力传递过程中出现相对打滑，端部的法兰盘结构可直接对接外部负载轮盘或者连接法兰，无需额外加装转接件即可完成负载端的装配对接。在功能特性上，该组件采用多段阶梯轴套嵌套的设计思路，不同直径的轴段分别对应不同的配合公差要求，与轴承配合的轴段采用较高的加工精度等级，保证轴承内圈与轴体的过盈配合量处于合理区间，既避免配合过松导致跑内圈，也防止配合过紧造成轴承安装后预紧力过大提前失效；轴套之间的环形槽可用于安装密封圈或者挡圈，实现组件内部的防尘密封或者轴向限位，避免旋转过程中轴段出现轴向窜动。设计过程中优先保证整体的同轴度要求，所有回转面的设计基准统一为组件的中心轴线，从结构上减少装配后的累积误差，各段轴肩的高度经过反复校核，既满足轴承、挡圈等标准件的安装定位高度要求，也避免轴肩过高导致标准件拆卸困难。从外形尺寸与安装边界来看，组件整体为回转体结构，最大外圆为端部法兰盘的外直径，安装时需要预留的径向空间以法兰盘外圆尺寸为基准，轴向安装长度可根据实际对接的轴段长度进行适配调整，组件左端的卡接结构可快速对接动力输出端的快拆接头，减少设备装配和后期维护的拆装时间，安装时仅需要保证组件轴线与对接设备的旋转轴线重合，锁紧各部位紧定螺钉即可完成装配，无需复杂的调试工序即可投入使用，能够有效降低设备装配的人工成本，提升设备运维的效率。
