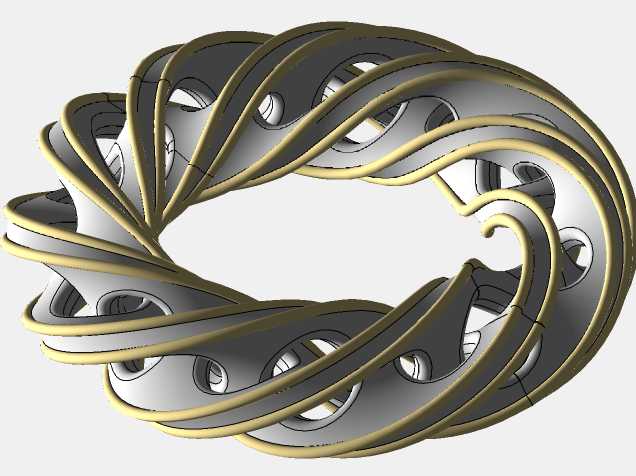

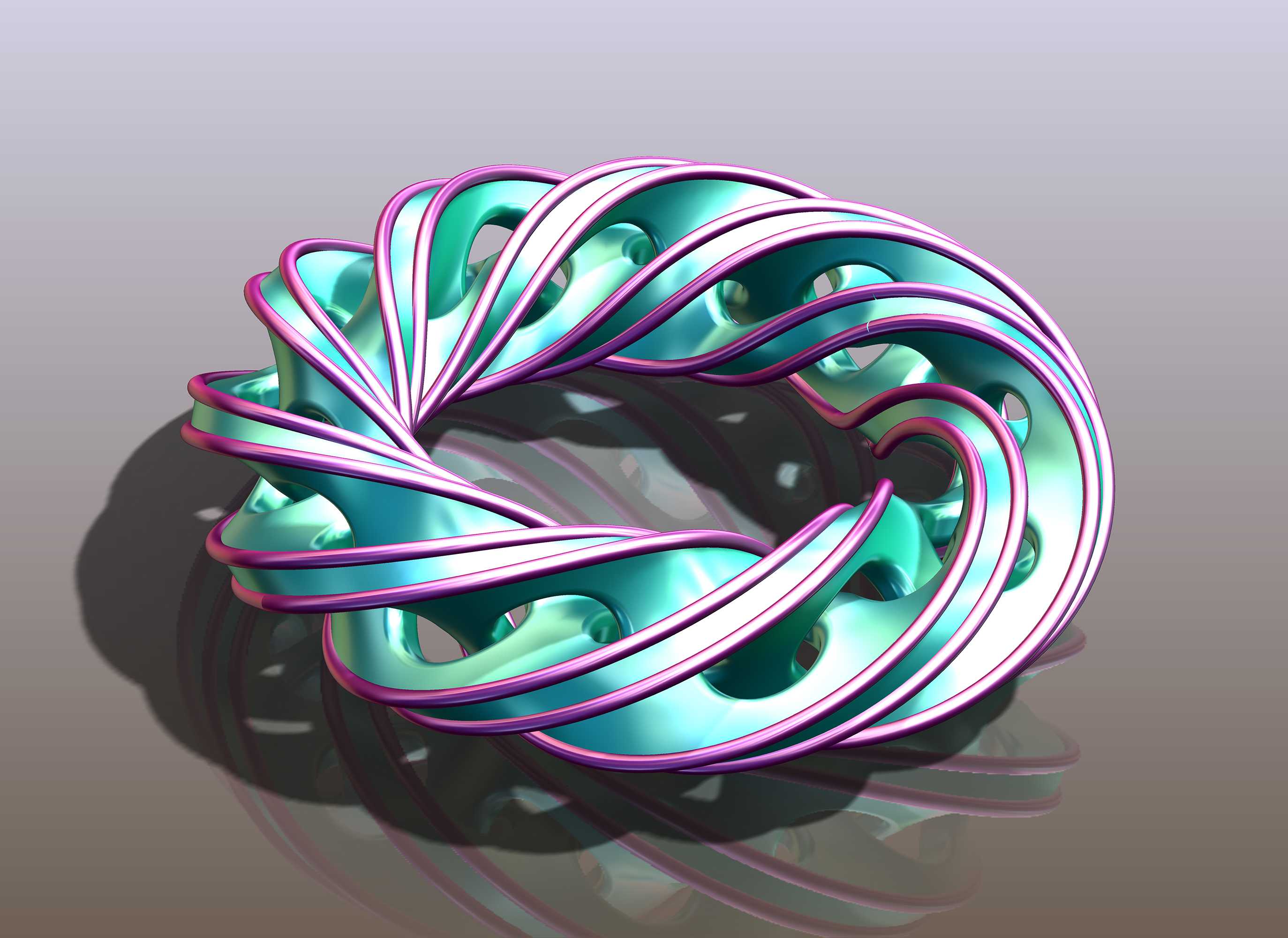

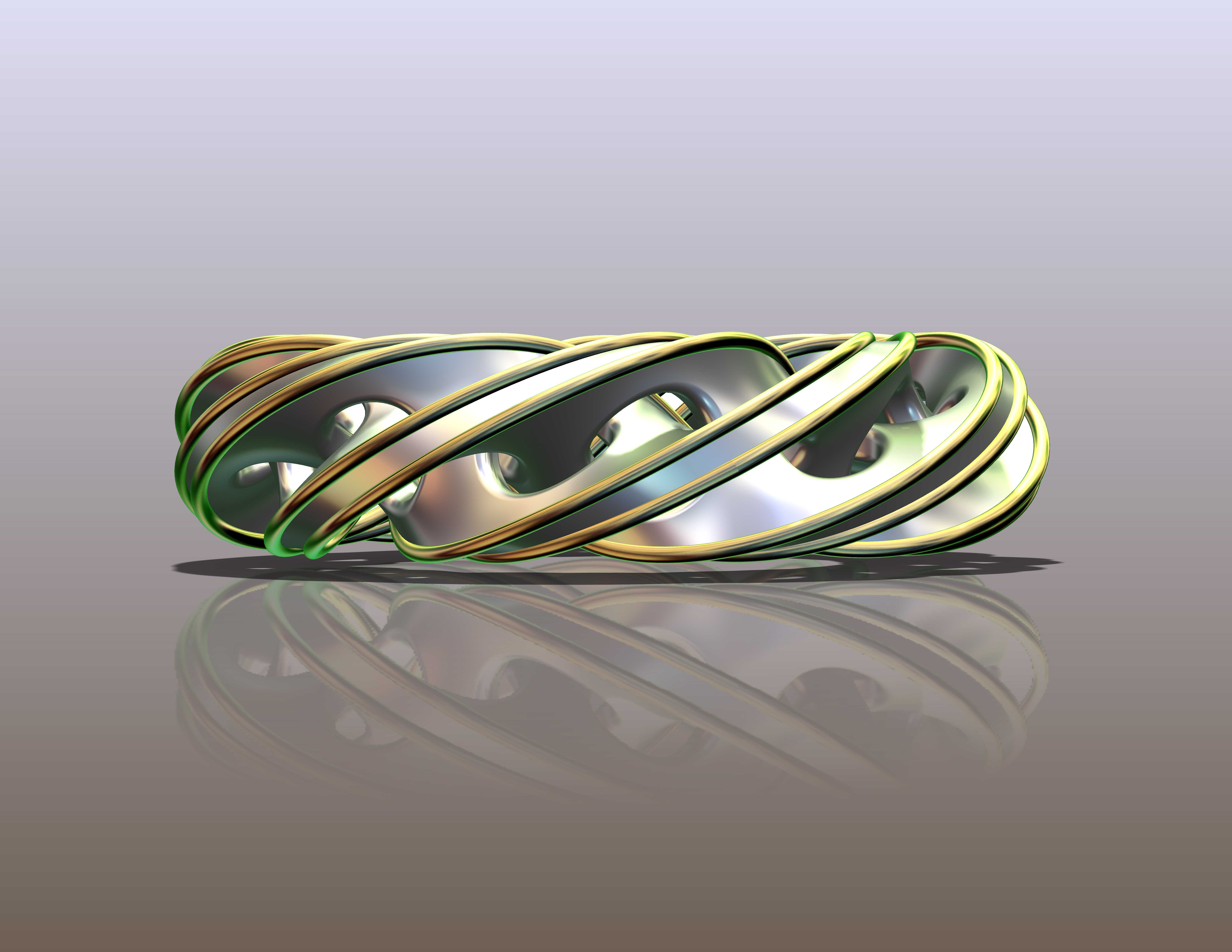

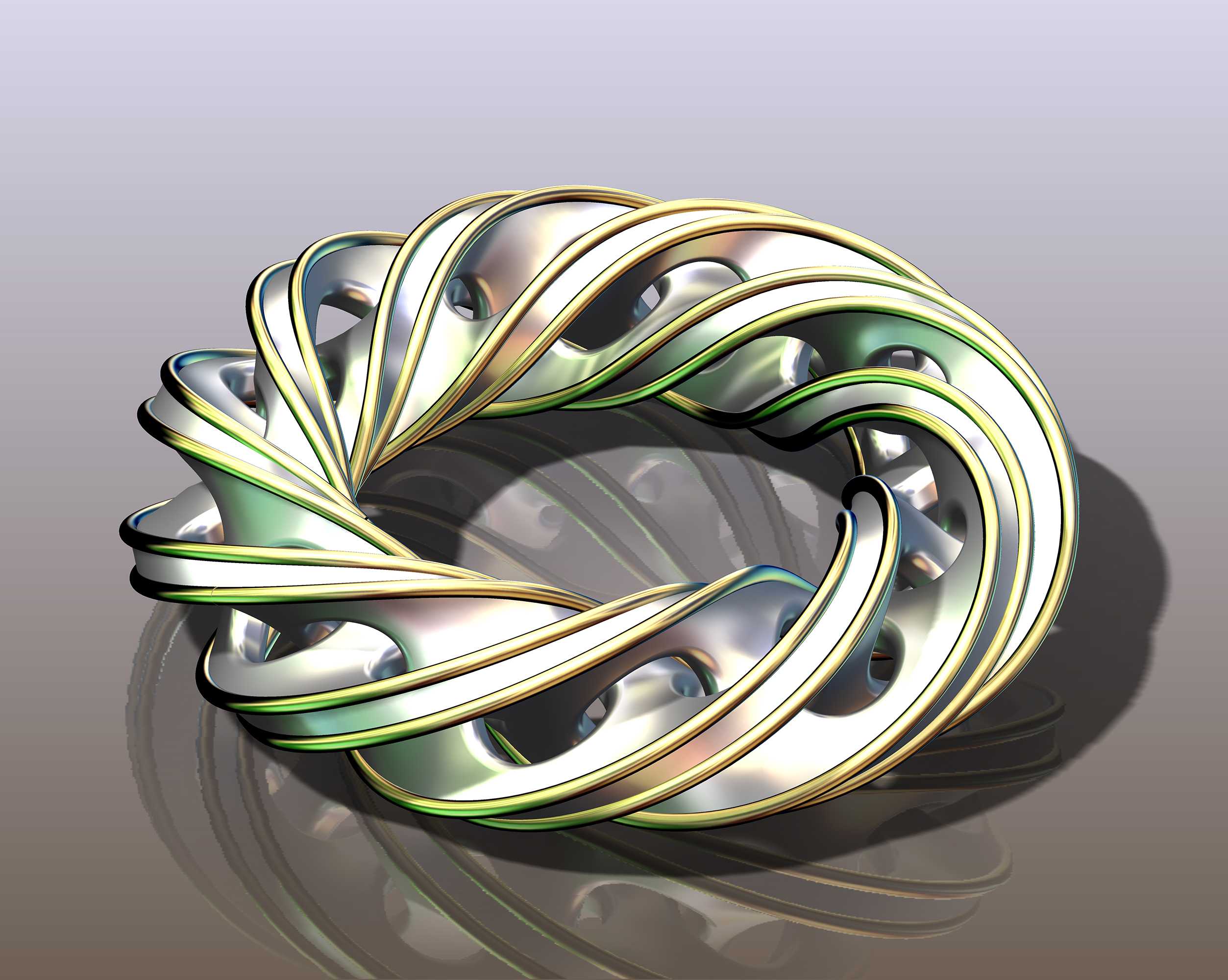

自锁式缠绕莫比乌斯环立体结构

这款自锁莫比乌斯环结构，突破了传统单曲面莫比乌斯环的形态局限，采用双轨缠绕的自锁式拓扑设计，整体为闭合环形构件，在工业设计、文创产品开发、机械原理演示等场景中具备独特的应用价值。在文创周边领域，该结构可作为高端饰品、艺术摆件的核心结构原型，依托其无断点的连续曲面特性与自锁咬合的结构特点，无需额外拼接构件即可实现整体成型，既能够满足金属3D打印、精密铸造的工艺要求，也适配五轴数控加工的生产路径，加工过程中无需额外设计支撑结构，可有效降低生产环节的材料损耗与后处理工作量。在机械教学与原理演示场景中，该结构可作为拓扑力学、空间曲面传动的演示教具，直观展示连续曲面的应力传递特性，帮助学习者理解空间几何结构的力学分布规律。从功能特性来看，该结构实现了720度双环曲面的自锁咬合，环带在穿行过程中通过曲面的弧度差实现自然卡合，无需额外设置锁扣、粘接位等连接结构，整体结构无拼接缝隙，环带之间的间隙均匀控制在0.2mm范围内，既保证了曲面的流畅过渡，也避免了环带之间的干涉重叠，转动过程中各曲面之间可实现顺滑的相对位移，无卡顿、卡滞问题。设计过程中，首先基于莫比乌斯环的拓扑原理进行参数化建模，通过调整环带的扭转角度、截面宽度与缠绕半径，确定双环缠绕的基础路径，再通过曲面偏移、布尔运算优化环带之间的咬合间隙，在保证结构自锁稳定性的同时，控制整体环体的外径尺寸为120mm，内径尺寸为60mm，环带截面宽度为8mm，整体厚度控制在25mm范围内，安装边界可适配直径130mm以内的圆形安装基座，无需额外预留过大的装配空间。结构表面采用渐变曲面过渡设计，边缘做R1.5mm的圆角处理，既消除了尖锐边角带来的安全隐患，也提升了整体结构的视觉流畅度，在力学性能方面，该结构的连续曲面设计可将外部载荷均匀分散到整个环体，相比拼接式环形构件具备更优异的抗形变能力，在承受径向压力时，环带之间的自锁结构可形成相互支撑的受力体系，有效提升整体结构的承载能力，可作为轻量化承载构件应用于小型装饰性承重支架、创意连接构件等场景，在满足结构功能需求的同时，兼具极高的艺术展示价值。
