槽轮式间歇传动日内瓦机构结构设计

日内瓦机构又称槽轮机构，是机械传动领域应用极为广泛的间歇式运动传递部件，核心作用是将主动件的连续匀速旋转运动，转化为从动件的周期性间歇步进转动，在各类需要精准分度、间歇送进、工位切换的工业场景中承担核心传动功能。在轻工包装生产线中，该机构可驱动多工位转盘完成上料、装填、封合、下料的工位步进切换，保证每个工位停留时长一致，匹配各工序的作业节拍；在自动化装配设备中，它能够带动载具工装按固定角度间歇转动，让装配工位依次对准执行端，完成零件的压装、锁付、检测工序；在印刷、薄膜输送设备中，这类间歇传动结构可实现走料长度的精准控制，避免连续送料带来的定位偏差，保证印刷套印精度、裁切长度一致性。

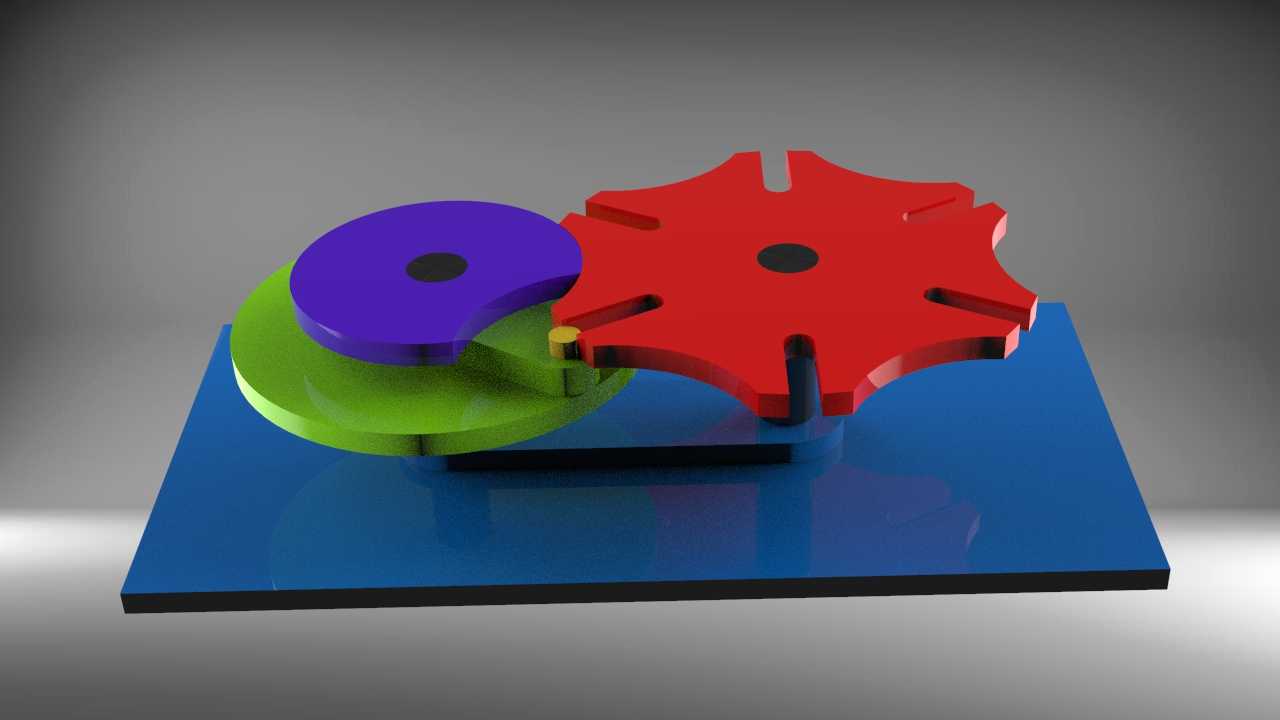

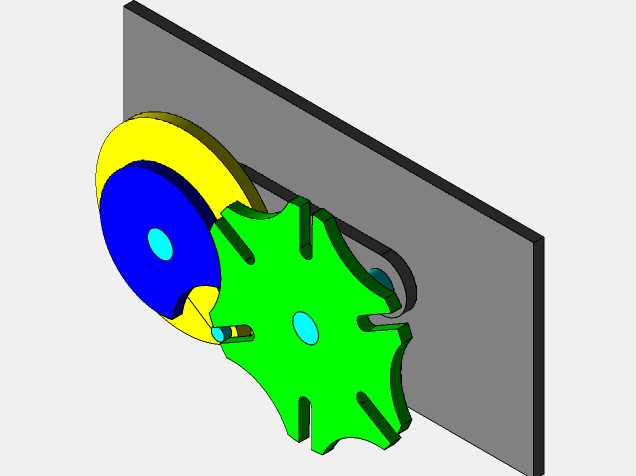

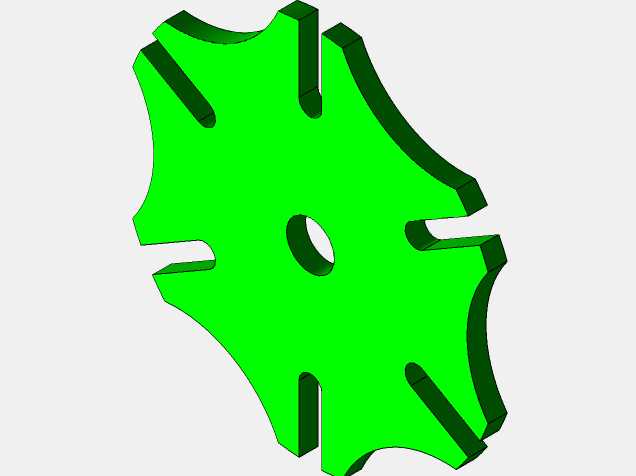

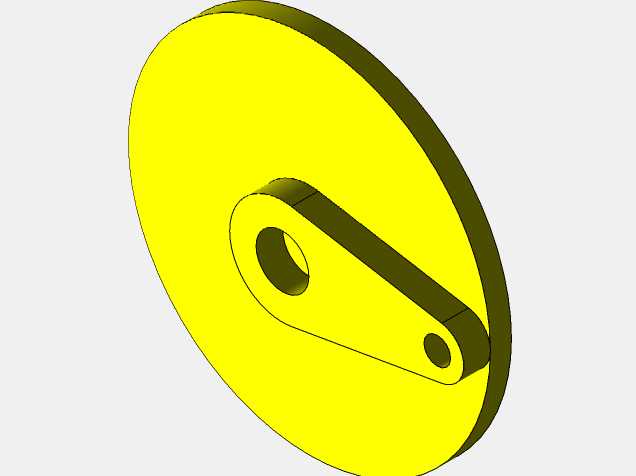

这套日内瓦机构采用经典的外啮合槽轮布局，主动侧由带圆柱锁止弧的拨盘、驱动销组成，从动侧为带径向开口槽的六槽槽轮，搭配底部支撑安装底板构成完整传动单元。设计过程中首先根据所需的间歇分度角确定槽轮的槽数，本次采用六槽结构对应每次60度的步进转角，可适配六工位的循环作业需求；其次对拨盘锁止弧的半径做匹配设计，保证槽轮在停歇阶段被完全锁止，不会出现惯性转动或位置偏移，确保工位停留时的定位精度；驱动销与槽轮槽口的配合间隙经过合理设定，既避免间隙过大带来的传动冲击，也防止间隙过小导致运动卡滞，同时在槽口位置做了微小的导入倒角，让驱动销进入槽道的过程更顺滑，降低启停瞬间的刚性冲击。

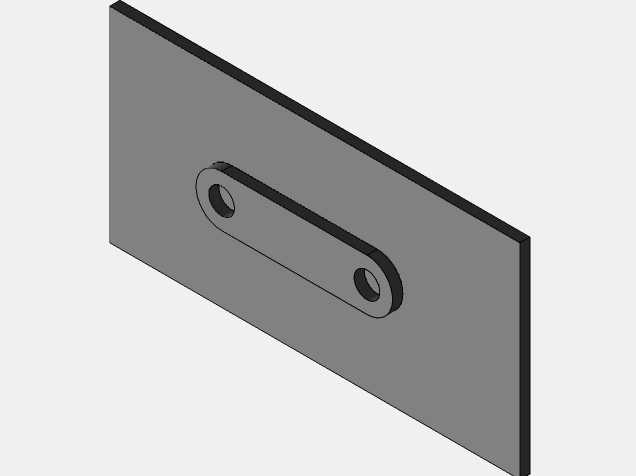

整体结构采用卧式层叠安装布局，拨盘组件与槽轮组件的转轴均垂直固定在底部安装平板上，两轴的中心距经过精准核算，保证驱动销进入槽轮槽道时处于槽轮的径向切线位置，将传动过程中的侧向力降到最低。安装底板预留了对应转轴的固定安装孔位，可直接通过紧固件将整套机构固定在设备的安装基面上，整体厚度紧凑，不会占用过多的设备内部安装空间，转轴的伸出端可直接连接作业转盘、送料辊等执行部件，无需额外加装转接结构。机构运动过程中，拨盘连续转动时驱动销嵌入槽轮的径向槽带动槽轮转动，当驱动销脱离槽道后，拨盘的锁止弧刚好与槽轮的凹弧面贴合，将槽轮锁定在固定位置，直到驱动销进入下一个槽道再次带动槽轮转动，整个运动过程启停干脆，停歇位置精准，传动效率高，相比棘轮式间歇机构传动更平稳，工作噪音更低，适合中高速的间歇传动作业场景。
