斜面定位双孔安装楔形支撑基座

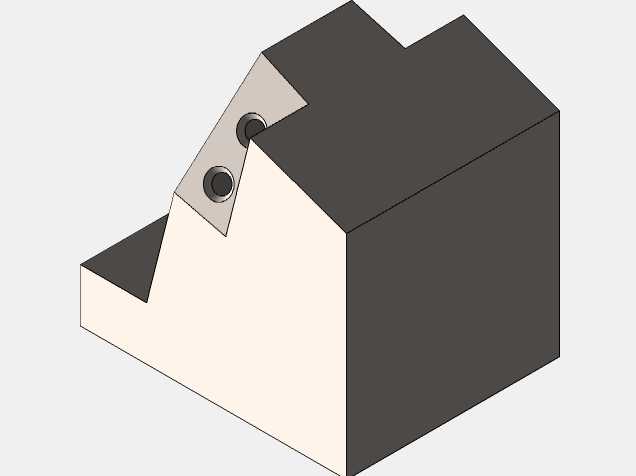

该楔形支撑基座是机械装配领域常用的定位支撑构件，主要应用于工装夹具搭建、非标设备工位定位、小型加工工位辅助支撑等场景，能够在存在斜面衔接需求的装配结构中提供稳定的承载与定位基准，解决垂直与斜面过渡位置的零件安装定位问题，避免不同角度安装面之间出现装配错位、支撑刚性不足的问题。从实际用途来看，该构件可作为小型加工工装的角度转接座，将待加工零件以固定倾斜角度安装在工作台面上，也可作为自动化生产线中物料导向的支撑底座，为导向板、挡停块等功能零件提供带倾斜角度的安装基准，还可用于教学实训场景中，帮助学习者理解带角度特征的机械零件装配逻辑与定位原理。在功能特性上，该基座采用整体式方块主体搭配楔形斜面的结构设计，主体方块部分为整个构件提供稳定的配重与底部安装基准，平整的底面可直接贴合在工作台或设备安装板上，保证放置状态的水平度；倾斜面上设置的两个同轴安装孔为沉孔结构，可容纳内六角螺栓的头部，使螺栓安装后不会突出斜面表面，保证安装在斜面上的功能零件能够完全贴合斜面，不会因螺栓突出产生装配间隙，同时双孔排布的设计能够限制安装零件的转动自由度，相比单孔安装具备更高的连接刚性，可承受一定的侧向载荷与垂直于斜面的压力，在常规工况下不会出现安装松动或位置偏移。在设计思路上，该构件优先保证结构的工艺性与装配便利性，主体采用规则方块与楔形块结合的形态，所有棱边均做了小倒角处理，既避免锐边划伤操作人员，也能够在装配时起到导向作用，降低零件对接的难度；斜面的倾斜角度经过适配性设计，能够匹配常见的45度类倾斜安装需求，两个安装孔的孔距经过标准化设置，可适配常规规格的安装螺栓，无需额外定制连接件即可完成装配；整体结构无复杂曲面或薄壁特征，采用常规铣削加工即可完成全部加工工序，加工成本低且成品合格率高。从外形尺寸与安装边界来看，该基座主体为立方体结构，整体占用空间紧凑，底部平整面的尺寸可适配常规小型工装的安装空间，不会占用过多工作台面积；楔形斜面从主体方块的一侧延伸而出，斜面的宽度与主体方块对应边宽度一致，保证安装面的接触面积足够，安装孔的深度贯穿楔形部分但不穿透主体方块的底面，避免螺栓安装后突出底面影响基座的放置平稳性；整体安装边界清晰，无外伸的多余结构，在密集排布的工装组中也不会与相邻构件产生干涉，可根据实际使用需求单块使用，也可多块组合拼接形成更长的倾斜支撑面，适配不同长度的零件安装需求。
