公制内滚花螺纹嵌件精密结构设计

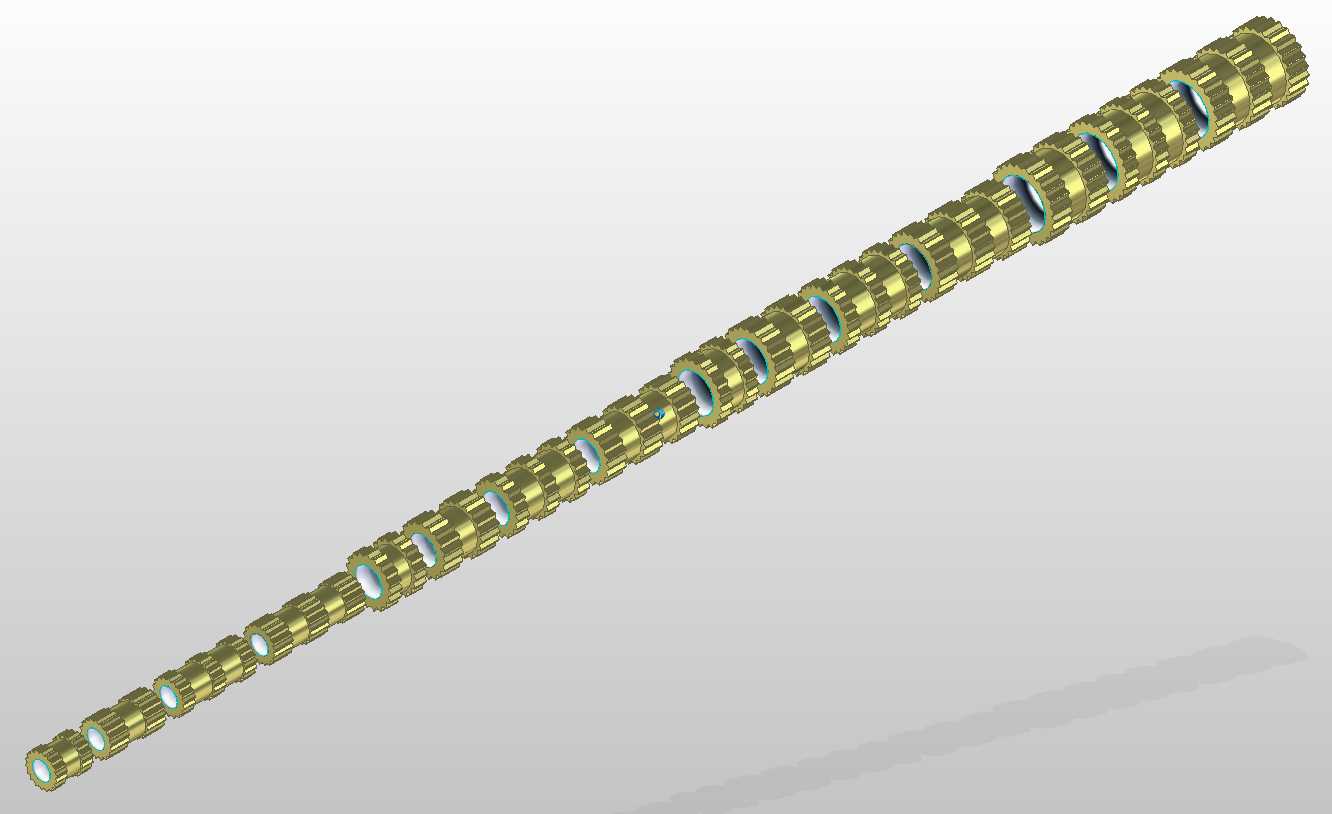

公制内滚花螺纹嵌件是注塑装配、轻量结构连接场景中极为常用的五金紧固部件，主要用于塑料壳体、薄壁结构件、3D打印制件的螺纹连接补强，解决纯塑料构件螺纹易滑牙、反复拆装易磨损、连接强度不足的痛点，广泛覆盖消费电子外壳、小型家电结构件、模型拼装组件、轻量化工业设备壳体的装配环节，能够在不增加整体构件壁厚的前提下，提供可靠的内螺纹连接位点，大幅提升装配结构的耐用性与拆装复用性。这类嵌件的核心功能是通过自身金属材质的高强度特性，为被安装基体提供稳定的螺纹啮合基础，外表面的滚花结构是设计的核心要点：滚花纹路在嵌件压入或注塑埋入基体后，会与周边基体材料形成紧密的咬合结构，完全杜绝嵌件在螺丝拧入时跟随转动、受轴向拉力时被拔出的问题，相比光面嵌件，抗扭、抗拉脱性能可提升数倍，能够适配反复拆装的使用需求。本次设计的公制内滚花螺纹嵌件覆盖M2、M3、M4、M5四种常用公制螺纹规格，可适配不同载荷等级的连接需求：小规格M2、M3嵌件适用于消费电子类小型壳体的精密装配，满足低载荷、小空间的安装要求；M4、M5规格嵌件可适配小型家电、工业控制模块等中等载荷的结构连接，适配常规规格螺丝的锁紧力要求。设计过程中首先明确了不同规格嵌件的外形尺寸边界，严格控制嵌件外径与内螺纹的尺寸比例，保证嵌件压入基体后周边有足够的材料包裹厚度，避免安装时出现基体开裂的问题；滚花参数的选择经过反复匹配，纹路深度、齿距既保证足够的咬合摩擦力，又不会因为纹路过深导致嵌件压入时撑裂薄壁基体，同时嵌件端部做了导向倒角设计，方便压装时快速对位，降低安装难度。内螺纹的精度按照公制螺纹通用公差要求设计，保证与对应规格螺丝的啮合顺畅，无卡滞、滑牙问题，嵌件整体的长度尺寸根据不同螺纹规格做了梯度匹配，保证螺纹啮合长度满足螺丝锁紧的强度要求，不会因为啮合长度过短导致螺纹脱扣。在实际应用中，这类嵌件可通过热熔压装、超声波埋入、注塑预置等多种方式安装到塑料或复合材料基体中，安装后与基体结合为一体，既保留了基体轻量化、易成型的优势，又获得了金属螺纹的高强度连接性能，是轻量化结构装配中不可或缺的基础紧固部件，能够有效平衡结构重量、装配成本与连接可靠性三者的关系，适配多领域的轻量化装配需求。
