带安装法兰的铝制防护外壳结构设计

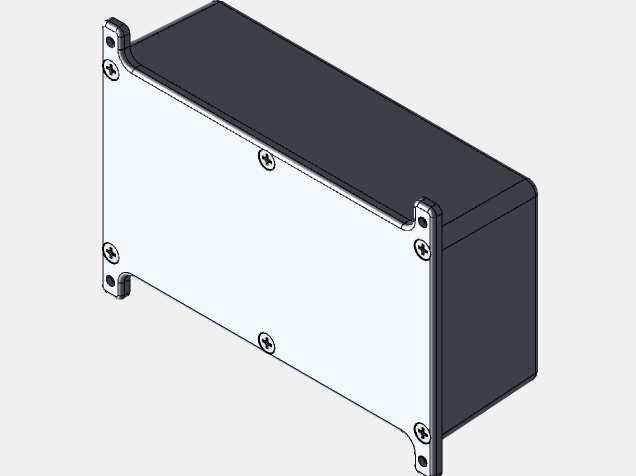

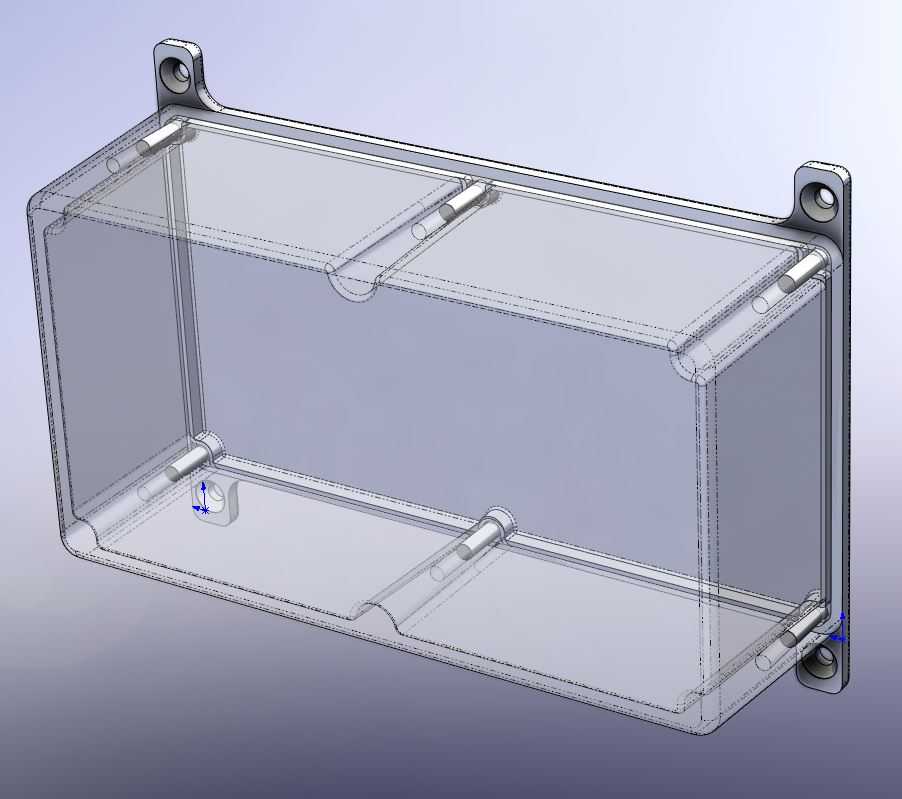

这款带法兰的铝制外壳，是面向工业电子、小型工控模块、户外传感单元等场景设计的防护承载构件，核心作用是为内部的电路板、接线端子、小型功能模组提供物理防护与安装支撑，隔绝外界粉尘、潮气以及轻微外力磕碰对内部元器件的损伤，同时借助铝合金材质的导热特性，辅助内部发热器件完成被动散热，适配多类需要独立封装的小型工业功能组件使用。从实际应用场景来看，这类壳体常被用在车间设备的旁置控制模块、户外管线节点的信号转换单元、小型电源模组的封装防护等位置，既可以独立安装在设备机架、墙面支架上，也可以嵌入到大型设备的预留安装位中，适配多类安装环境的使用需求。在功能特性设计上，壳体采用一体化弯折成型的铝制腔体结构，侧壁与底板衔接处做了圆角过渡处理，既避免了锐边带来的安装划伤风险，也提升了腔体整体的结构强度，减少外力挤压下的形变概率；两端延伸出的带安装孔法兰边是核心安装结构，法兰上的通孔可直接配合螺丝完成快速固定，无需额外设计安装转接件，大幅降低现场安装的复杂度。壳体内部预留了多组凸台安装柱，这些柱体与腔体一体成型，位置对应常规小型电路板的固定孔位，内部组件可以直接通过螺丝锁定在柱体上，不需要额外添加固定支架，既节省了内部安装空间，也能让内部器件与壳体底板保持合理间隙，避免元器件直接接触壳体引发的短路风险。在设计思路层面，这款壳体优先考虑了安装便捷性与防护实用性，整体采用无额外拼接缝的腔体结构，减少了缝隙带来的防护隐患，透明示意的上盖区域可根据实际使用需求搭配铝制盖板或者透明防护盖，前者侧重全封闭防护，后者可方便运维人员直接观察内部器件的状态指示灯，无需开盖即可完成运行状态排查。外形尺寸上，腔体长度为152.4mm，宽度为82.5mm，高度为50.8mm，整体属于紧凑型小尺寸壳体，不会占用过多安装空间；安装法兰向外延伸的尺寸经过精准核算，安装孔位的间距适配常规的工业安装支架孔距，安装时不需要对安装面做额外打孔改造，安装边界清晰，既可以贴装在平整的安装面上，也可以通过法兰悬空固定，适配不同的走线布局需求。壳体的边角处都做了钝化处理，内壁没有多余的凸起毛刺，内部空间规整无冗余结构，能够最大化利用腔体容积放置功能组件，同时铝合金材质的轻量化特性也让整体壳体重量较轻，不会给安装支撑结构带来额外的负重压力，适配多类对安装载荷有要求的使用场景。
