精密机用台虎钳三维结构设计作品

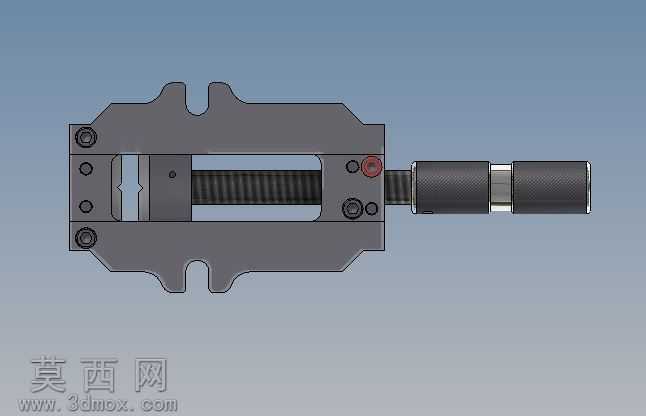

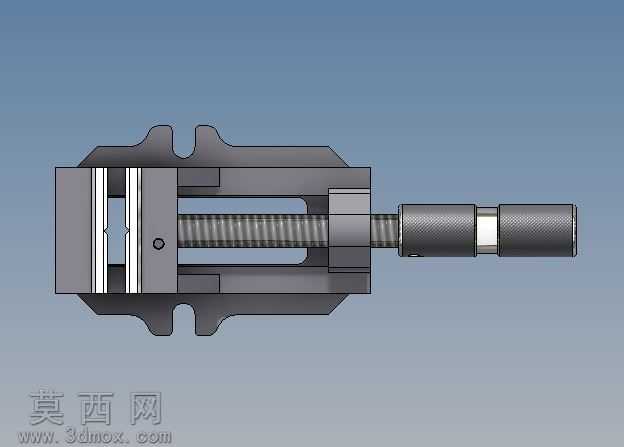

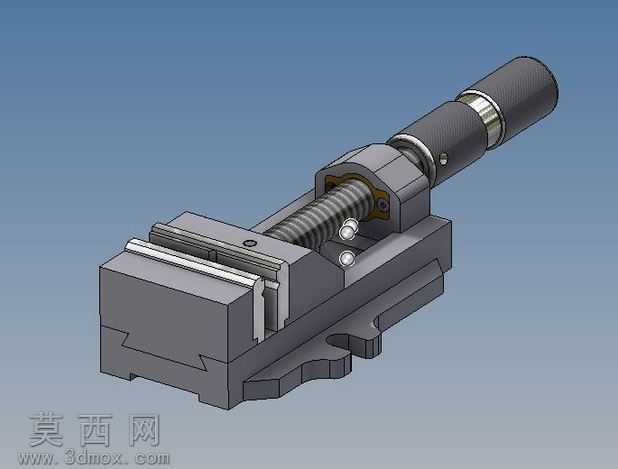

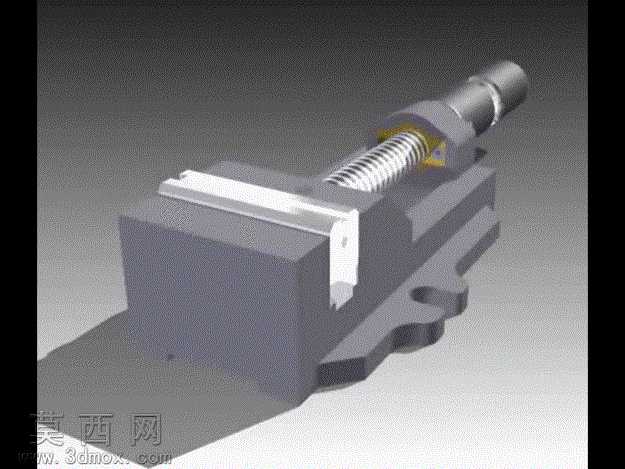

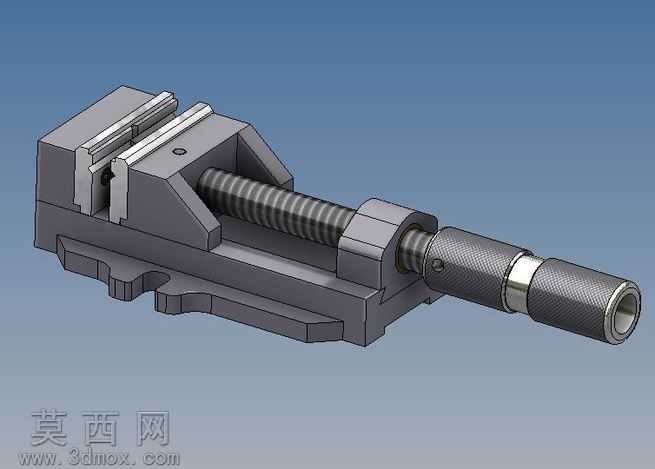

本作品为精密机用台虎钳的三维参数化建模成果，建模过程严格遵循机械加工工装夹具的设计规范，完整还原了台虎钳从固定钳身、活动钳身到进给传动机构的全部结构细节。建模阶段采用自底向上的装配设计思路，先对丝杠、螺母、钳口板、导轨压块、手柄、钢珠定位组件等单个零件进行独立建模，对每个零件的尺寸公差、配合间隙进行了符合机械设计手册要求的参数设定，确保后续装配时各运动部件无干涉、传动顺畅。材质与渲染环节，针对不同零件的实际加工材质进行了区分设置：固定钳身与活动钳身采用灰铸铁材质，还原铸件表面细腻的哑光磨砂质感，同时保留了铸件安装基准面的机加工亮面效果；丝杠与传动螺母采用调质45号钢材质，表现出金属切削加工后的金属光泽与表面粗糙度特征；钳口板采用合金工具钢材质，表面刻画了交叉防滑齿纹的细节，还原淬火后工件的硬质金属质感；操作手柄部分做了滚花防滑纹理的细节建模，端部设置了防滑挡圈结构，手柄握持区域模拟了工业发黑处理的哑光黑质感。结构设计上，这款台虎钳采用经典的燕尾导轨导向结构，活动钳身与固定钳身的燕尾配合面设置了可调间隙的压条结构，可通过调节螺钉调整导轨配合松紧度，保证长期使用后的导向精度；进给机构采用梯形丝杠传动，丝杠端部设置了推力轴承结构，降低夹紧操作时的转动阻力，丝杠与活动钳身的连接部位采用钢珠防脱定位结构，避免丝杠转动时活动钳身脱出；钳口板采用可拆卸式设计，通过内六角螺钉固定在钳身上，可根据加工需求更换平钳口、V型钳口等不同类型的钳口配件，适配不同形状工件的装夹需求。整体建模过程中对所有装配配合关系进行了运动仿真验证，模拟了台虎钳从最大开口到完全闭合的全行程运动，确认丝杠传动无卡滞、导轨滑动无偏摆、钳口闭合时上下平面平行度符合精密工装的精度要求，模型可直接用于工装设计方案展示、机械原理教学演示以及后续的工程图导出、加工工艺编制等工作。
