张拉整体悬浮链式支撑结构

项目分类:通用机械零部件 发布时间:2022-03-28 ID:592790
  • 张拉整体悬浮链式支撑结构
  • 张拉整体悬浮链式支撑结构
  • 张拉整体悬浮链式支撑结构

  这套张拉整体结构在工程实训、科普教具、小型艺术装置领域都有明确的落地场景,很多职业院校的焊接实训工位会把它作为TIG焊的入门练习载体,结构件本身尺寸小巧,不需要大型工装夹持,学员可以在台面上完成所有焊缝的施焊,同时能直观理解张拉结构的受力逻辑,比单纯的平板堆焊练习更有结构认知价值。部分展会的动态展示台也会用同原理结构做悬浮展品的支撑,利用链条只受拉不受压的特性,让上层框架呈现无刚性支撑的悬浮视觉效果。

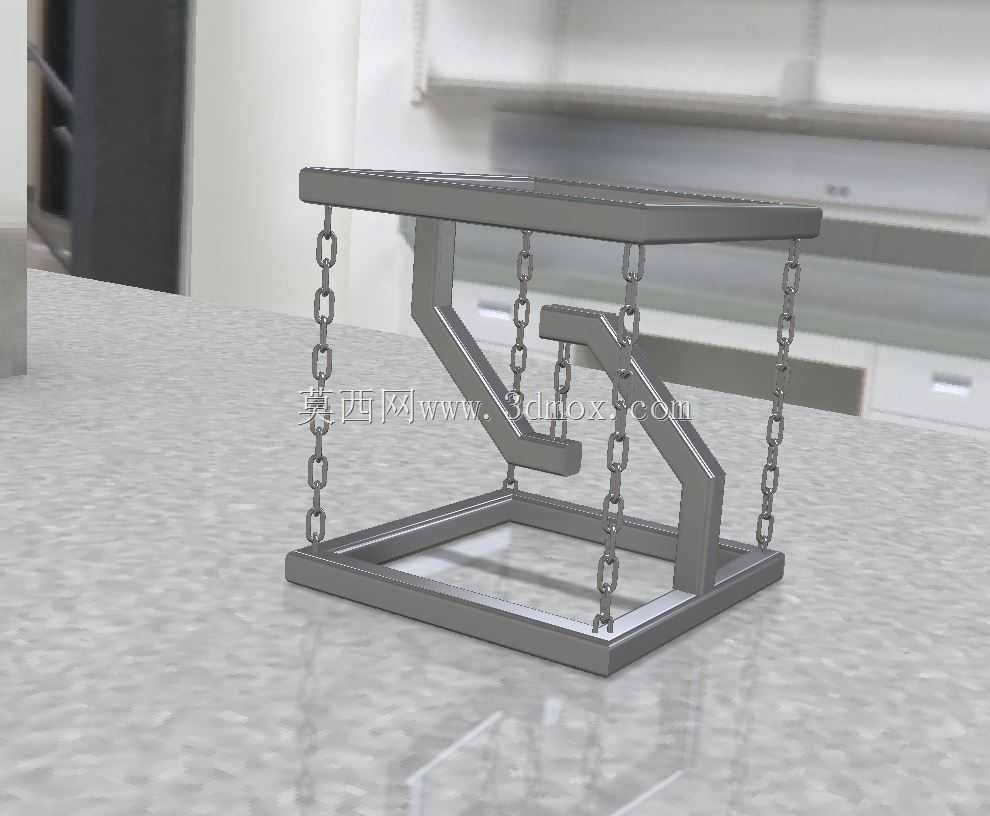

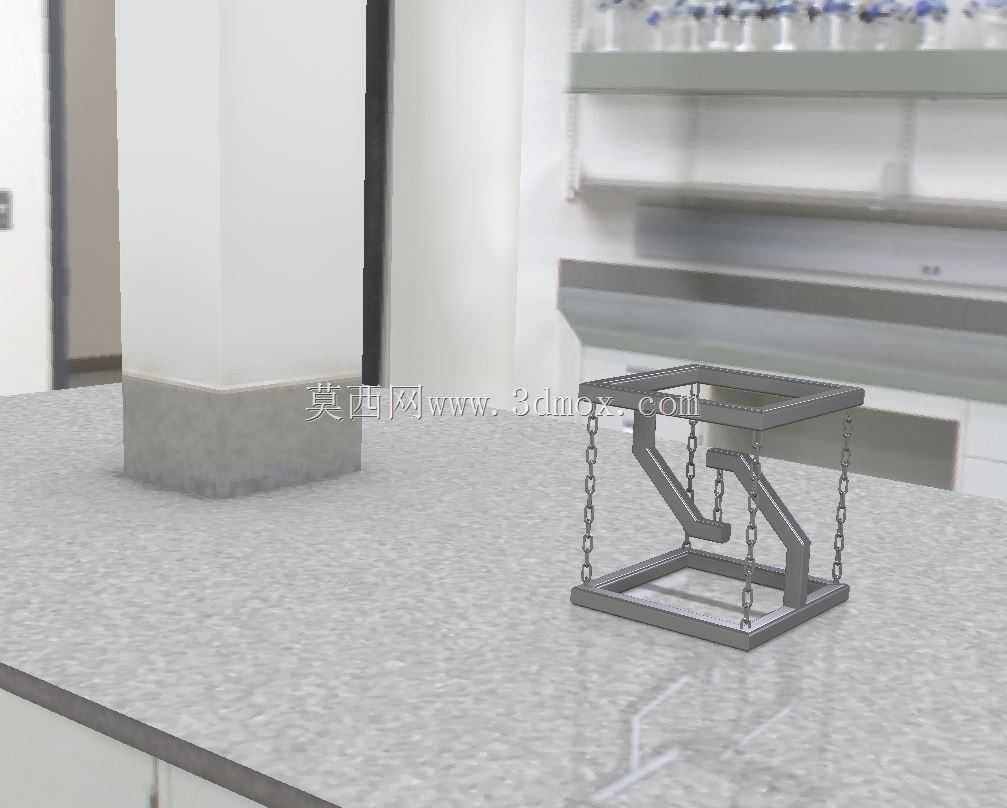

  整个结构由上下两层矩形框体、四根斜向刚性弯杆、若干段承重链条组成,没有任何隐藏的磁吸或者粘接部件,完全靠预紧的拉力链条维持上层框架的空间姿态。上层框体的所有载荷都通过链条传递到下层底座,斜向刚性杆只承受压力,拉力和压力在空间中形成自平衡体系,哪怕用手轻推上层框架,整个结构也只会产生小幅弹性晃动,不会出现倾覆或者垮塌,撤去外力后能自动回到初始平衡位置。

  设计初期最先确定的是上下框体的轮廓边界,整体占地控制在200毫米见方以内,高度不超过180毫米,刚好能放在普通实训台的任意位置,不需要额外预留安装空间,底座直接靠自重放置即可,不需要打膨胀螺栓或者做地面固定。上下框体都采用等边角钢弯折拼焊,截面尺寸选20毫米×20毫米,壁厚2毫米,这个规格的型材焊接变形量小,TIG焊施焊时容易控制熔池,新手也能焊出均匀的焊缝,同时框体的刚性足够,张拉链条预紧后不会出现框体边角翘曲。

  斜向刚性杆的折弯角度是整个结构的设计核心,角度过大,上层框架的水平偏移量会超出链条的拉力补偿范围,结构容易失稳;角度过小,悬浮的视觉效果会大打折扣,同时刚性杆承受的压杆稳定载荷会急剧上升。最终确定的折弯角度让四根斜杆分别对应上层框体的四个边角,杆的下端固定在下层框体的内侧横梁上,上端不与上层框体直接接触,所有的位置约束全部通过不同走向的链条完成。链条选用普通的05B规格小型工业链条,单节链条的破断拉力远大于上层框体的自重,每根链条的两端都通过折弯的链扣分别固定在上下框体的预留孔位上,装配时可以通过调整链扣的挂接位置微调每根链条的预紧力,保证四根斜杆的受力均匀。

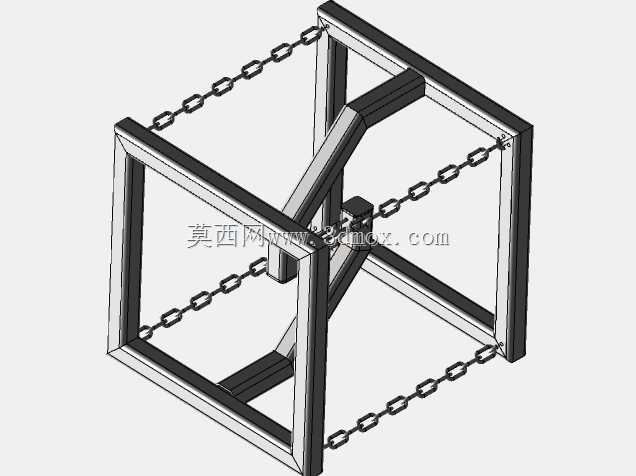

  建模过程中需要先在草图里绘制上下框体的中心定位点,用布局草图定义所有链条连接点的空间坐标,再通过自顶向下的方式生成各个杆件和框体的实体,避免单独建模后出现装配位置干涉。尤其要注意链条的装配约束,不能把链条设置成刚性连接,要保留每一节链环的转动自由度,这样在做运动仿真时才能还原真实结构的晃动特性,也能提前验证不同预紧力下结构的平衡状态。焊接工艺层面,所有框体的拼焊位置都要预留1毫米的焊接收缩余量,施焊顺序采用对角交替焊接,避免单侧热量集中导致框体变形,焊后不需要做复杂的时效处理,自然冷却后打磨焊缝余高即可,完全匹配实训场景的加工条件。
