锥齿轮啮合传动结构三维设计

这套锥齿轮与冠齿轮啮合传动结构，是机械传动系统中实现相交轴动力传递的核心功能部件，广泛应用于需要改变动力传输方向的工业场景中，常见于差速器总成、机床进给传动单元、小型动力换向装置、轻工设备传动模组以及农业机械的动力分配模块中，能够在紧凑的安装空间内完成垂直相交轴之间的扭矩与转速传递，适配中小功率的动力传输需求。

从实际用途来看，该结构依靠小锥齿轮与冠形锥齿轮的齿面啮合，将输入轴的水平旋转运动转换为冠齿轮所在轴的垂直方向旋转输出，可根据实际传动比需求匹配不同的齿数组合，实现减速增扭或者等速换向的传动效果，相比交错轴传动结构，该啮合形式的传动效率更高，传动过程中的背隙可控，能够保障动力传递的平稳性，降低传动过程中的振动与噪音。

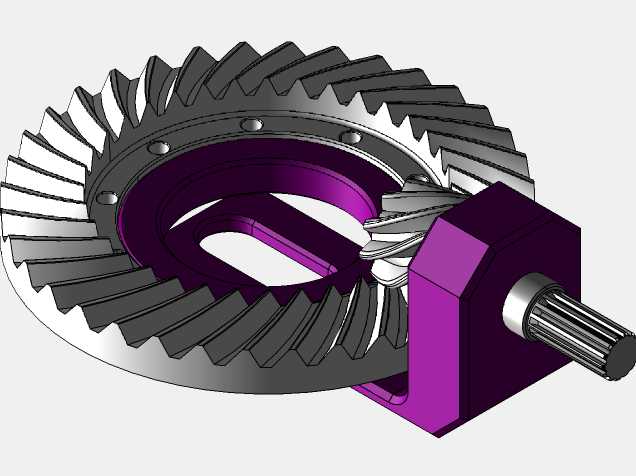

在功能特性设计上，该结构采用弧齿锥齿轮齿形设计，齿面接触面积更大，啮合重合度高，单齿承受的载荷更小，能够在持续运转过程中保持稳定的传动精度，齿部经过参数化修形，可有效抵消安装误差带来的偏载问题，避免齿面局部应力集中导致的过早磨损。配套的安装支座采用一体化箱式结构，既为齿轮啮合提供封闭的防护空间，避免粉尘、碎屑进入啮合区域造成齿面损伤，也为两端轴系提供精准的定位支撑，保障齿轮啮合的中心距与轴交角始终处于设计公差范围内。输入轴采用花键轴结构设计，可与动力输出端实现可靠的周向固定，传递更大扭矩的同时避免轴与连接件之间的打滑问题。

设计思路上，整套结构优先遵循紧凑化布局原则，将冠齿轮的安装空间与支座结构做了集成化处理，在保障齿轮啮合不发生干涉的前提下尽可能压缩整体外形尺寸，适配安装空间受限的应用场景。齿形参数设计阶段充分考虑润滑需求，齿侧间隙预留合理范围，既可以容纳润滑油脂形成稳定油膜，也能避免热胀冷缩导致的齿面卡滞问题。安装边界方面，输入轴伸出端长度与直径符合通用传动连接件的适配尺寸，支座上的安装孔位采用标准化间距设计，可直接与对应规格的设备安装面板完成固定，不需要额外制作转接板件，冠齿轮的中心安装孔与端面定位止口采用通用公差设计，可适配常规的输出轴连接需求，降低现场安装调试的难度，能够快速集成到整套设备的传动链路中。
