直齿圆柱传动齿轮结构设计

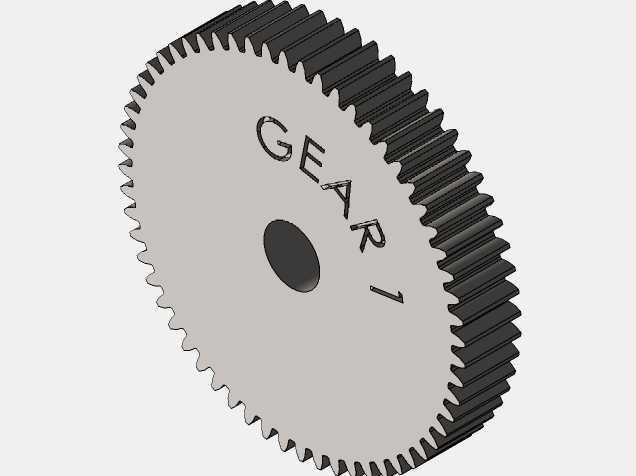

这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递构件，常见于中小型减速装置、轻工机械输送机构、小型设备动力输出单元以及教学实训类机械拆装场景中，核心作用是在平行轴之间传递旋转扭矩，通过固定的传动比实现输入与输出端的转速匹配、扭矩放大，保障整套传动链路的动力传输稳定可靠。从实际使用场景来看，这类齿轮可适配低速到中速的平稳传动工况，相较于斜齿轮不存在轴向分力，对支撑轴承的轴向载荷要求更低，安装调试的门槛也更低，非常适合对安装空间紧凑度有要求、轴向承载能力有限的传动布局。在功能特性上，该齿轮采用标准渐开线齿形设计，齿廓加工精度可满足常规传动的啮合要求，运转过程中齿面接触均匀，传动效率可达九成以上，正常润滑工况下磨损速率低，长期运行的传动比保持稳定，不会出现明显的传动滞后或转速波动。齿轮端面预留的中心安装孔为标准通孔结构，可与对应直径的传动轴通过键连接实现周向固定，安装时只需保证齿轮端面与传动轴轴线垂直，即可避免啮合过程中出现偏载、打齿等问题。设计过程中，首先根据目标传动场景的额定传递扭矩、目标传动比确定了齿轮的模数与齿数，齿顶圆、齿根圆尺寸严格遵循标准直齿轮的参数规范，齿宽尺寸经过载荷校核，既保证足够的齿面接触面积分散啮合应力，又避免齿宽过大导致的载荷偏斜问题；轮齿部分做了等强度设计，齿根圆角经过优化，可有效降低齿根处的应力集中，提升齿轮的抗弯曲疲劳强度，避免长期交变载荷下出现断齿失效。齿轮端面的标识设计方便安装时的型号辨识，也可作为啮合对位的参考标记，在多齿轮组传动装配时能快速确认安装相位，减少装配调试的时间成本。从安装边界来看，该齿轮的径向最大尺寸为齿顶圆直径，轴向尺寸为齿宽厚度，安装时需预留出与配对齿轮的啮合侧隙空间，同时保证中心距与设计值偏差在允许公差范围内，即可保障齿轮平稳啮合运转，适配各类开放式或封闭式的齿轮箱安装空间，无需额外做复杂的结构适配调整。
