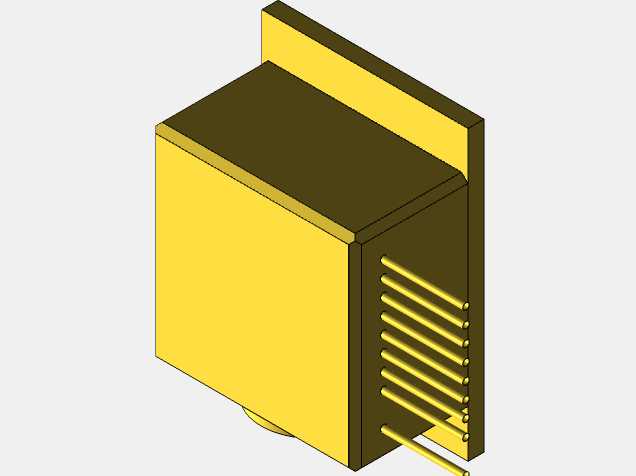

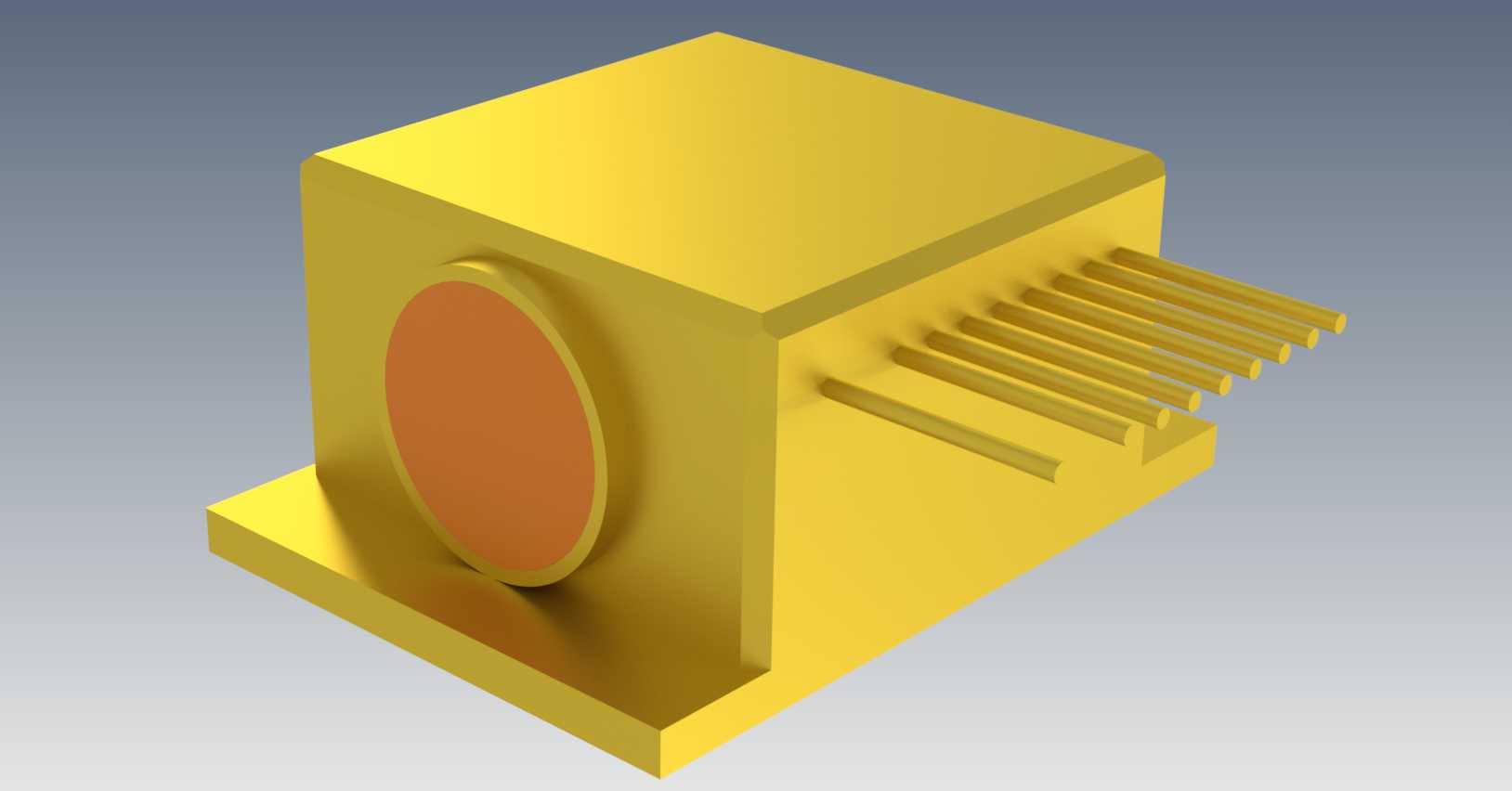

该封装结构主要面向中红外量子级联激光器的高功率工作场景,这类激光器在工作过程中会产生极高的热流密度,若散热路径设计不合理,会直接导致激光器激射波长漂移、阈值电流升高、输出功率衰减,甚至出现腔面损伤、器件彻底失效的问题,因此高热负荷封装是保障高功率量子级联激光器长期稳定运行的核心结构载体。在实际应用中,这类九针引脚的封装结构多用于工业气体检测、环境污染物监测、红外对抗、医疗诊断设备的核心光源模块,需要适配常规的光电安装工位,兼容标准的引脚接线逻辑,同时要满足连续长时间高功率输出下的热管理需求。从功能特性来看,该封装采用侧出引脚的排布方式,九根金属引脚沿封装侧壁等距平行排布,引脚直径统一,伸出长度符合常规光电接插件的插接深度要求,既可以通过焊接方式与外部驱动电路板实现可靠电气连接,也能适配对应的插座实现快速插拔,引脚与封装壳体之间做了绝缘隔离处理,避免高压驱动时出现引脚间击穿、壳体漏电的问题。封装主体采用方形腔体结构,背部设置一体化的平整安装贴合面,该面为核心散热接触面,设计时严格控制了平面度与表面粗糙度,安装时可通过导热硅脂或铟片与外部TEC制冷器、散热冷板紧密贴合,将激光器芯片产生的热量快速传导至外部散热链路,封装壳体选用高导热系数的金属材质,腔体内部预留了芯片固晶、金丝键合的操作空间,可将激光器芯片、热敏电阻、匹配电路完全密封在腔体内部,既可以隔绝外界水汽、粉尘对内部精密光电器件的侵蚀,也能屏蔽外部电磁干扰对驱动信号的影响,保障激光器输出的稳定性。在设计思路上,该封装优先保障热传导路径的最短化,将芯片安装位直接贴近背部散热面,减少热量在封装内部的传导热阻,同时引脚排布避开散热安装区域,避免安装时引脚与散热结构产生干涉,封装整体外形规整,无突出的异形结构,既方便自动化生产中的Pick&Place设备拾取定位,也能适配标准的封装管帽封焊工艺,实现腔体的气密封装。从安装边界来看,封装整体的长宽高尺寸适配行业内通用的激光器安装座规格,背部安装面预留的固定孔位间距符合常规光电模块的安装标准,引脚的排布间距满足常规PCB板的布线间距要求,不需要额外定制转接板即可直接适配多数通用驱动电路的安装尺寸,引脚的伸出长度既保证了焊接后的连接强度,也不会因为过长导致运输、安装过程中出现引脚弯折变形的问题,封装前部预留的光窗位置可根据实际使用需求搭配不同材质的红外窗口片,保证中红外激光的高透输出,同时维持腔体的密封性能。
