玉米 emping 压制加工专用设备结构设计

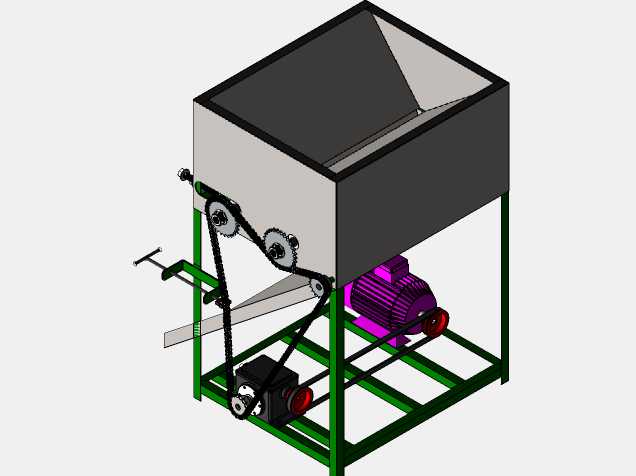

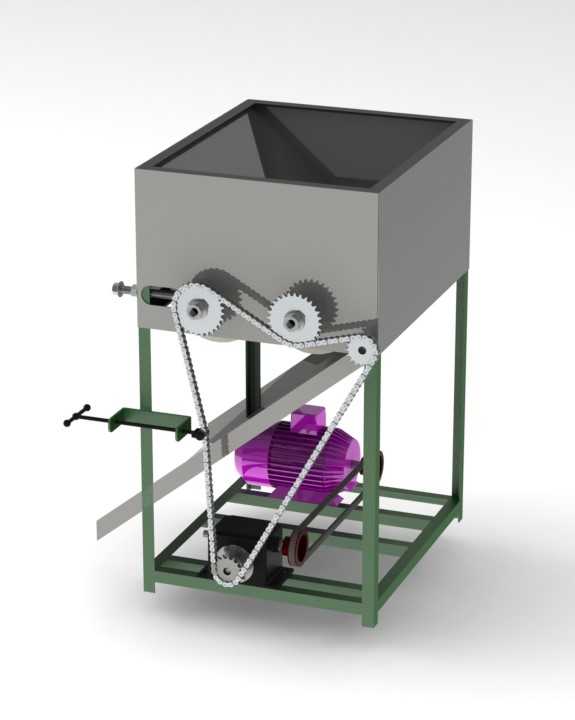

该设备面向东南亚特色玉米脆片（emping jagung）的小作坊批量加工场景设计，主要用于将预处理后的熟制玉米粒压制成指定厚度的片状脆片坯料，适配传统手工食品加工向半机械化升级的生产需求，可替代传统手工石压、擀压的低效作业模式，降低加工过程中的人力投入，同时保证成品片厚的均匀性，减少原料浪费。设备整体采用方管焊接机架作为承载主体，机架底部预留了动力单元的安装空间，上部设置敞口式梯形进料斗，料斗下沿对接压片执行机构，压制成型的坯料可通过侧部的出料导板直接滑落到接料容器中，整体布局紧凑，无需复杂的地基固定，可直接放置在平整的水泥地面上使用，适配小型加工坊有限的车间空间，安装时仅需预留设备四周三十厘米的操作与维护空间即可，无需额外拓展作业区域。动力传递采用链轮链条配合齿轮啮合的组合传动方案，电机输出的动力经一级链传动减速后传递至压辊齿轮组，通过齿轮的定比传动保证两个压辊的转速匹配与同步反向转动，传动路径上设置张紧轮调节链条松紧度，避免长期运行后链条松脱打滑，保障传动效率稳定。设计过程中优先考虑了食品加工场景的易清洁需求，料斗采用光滑的斜面结构无卫生死角，压辊与物料接触的部位可快速拆卸清理，避免残留物料变质影响食品安全；机架表面做防锈喷涂处理，适配加工环境中潮湿、多粉尘的工况。设备的操作端设置在出料侧，操作人员可在接料的同时随时调整压辊间隙，适配不同厚度要求的脆片加工需求，进料斗的容积设计可满足单次装填十五分钟连续加工的原料量，减少频繁添料的操作频次，提升连续作业效率。传动机构的护罩预留了观察窗口，日常巡检时可直接查看链条与齿轮的运行状态，无需整体拆卸护罩，降低日常维护的工作量。
