桌面级小型真空吸塑成型设备结构

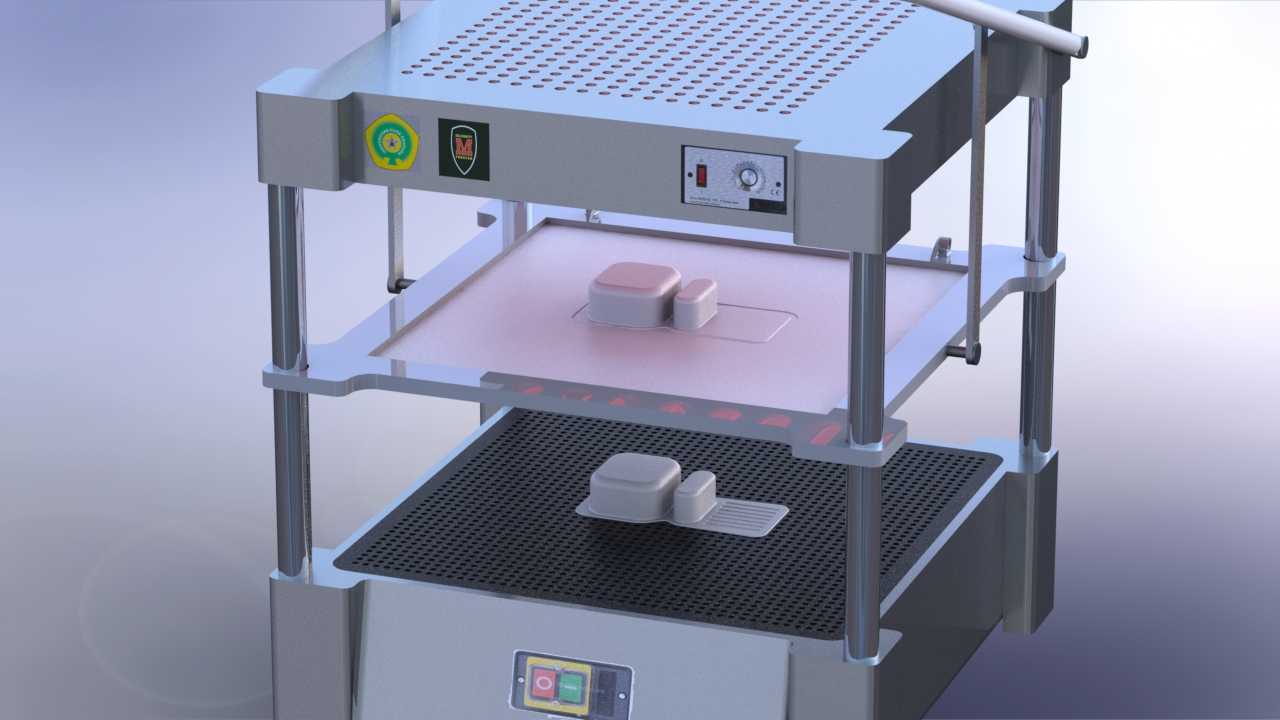

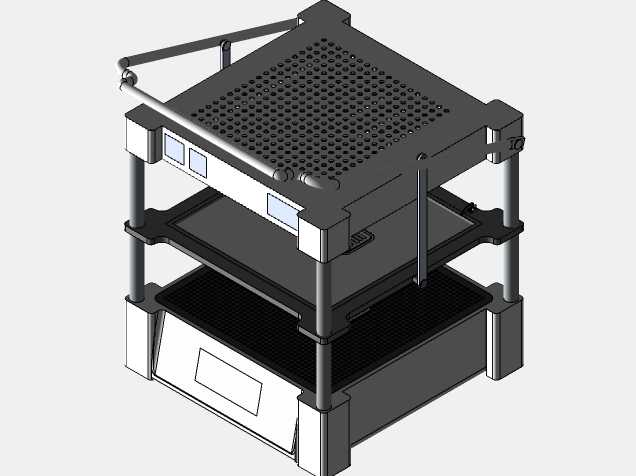

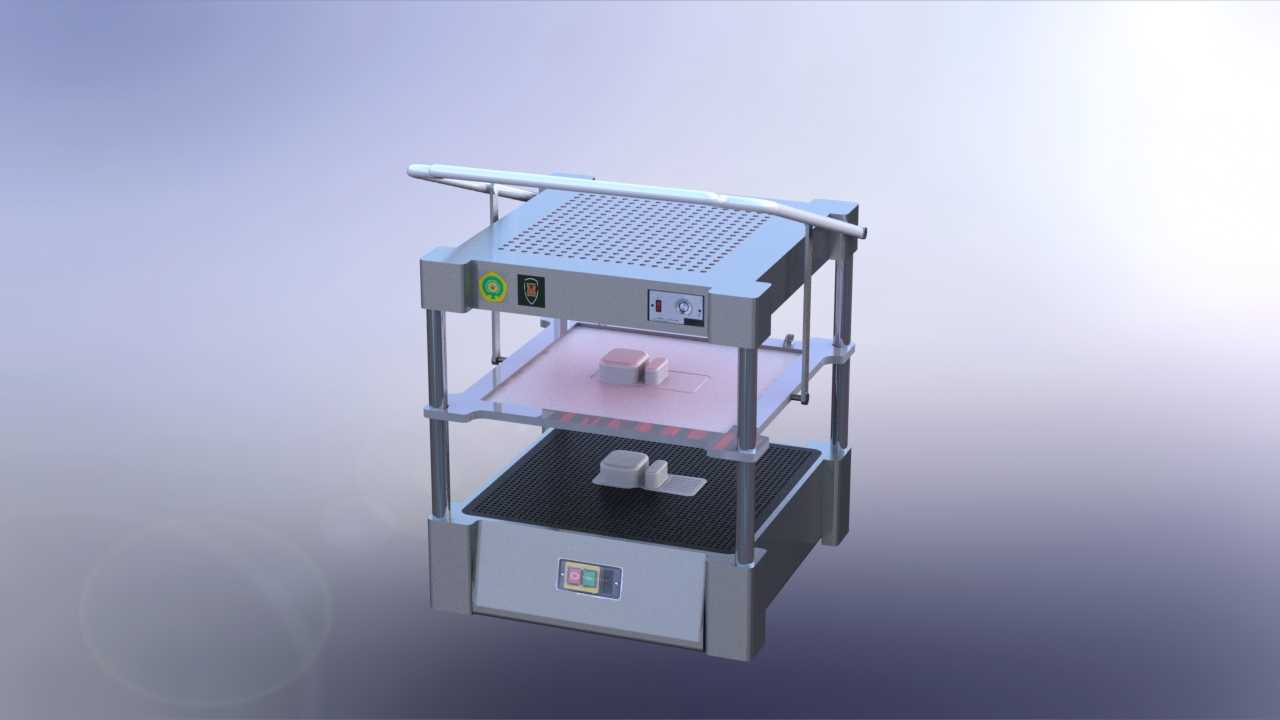

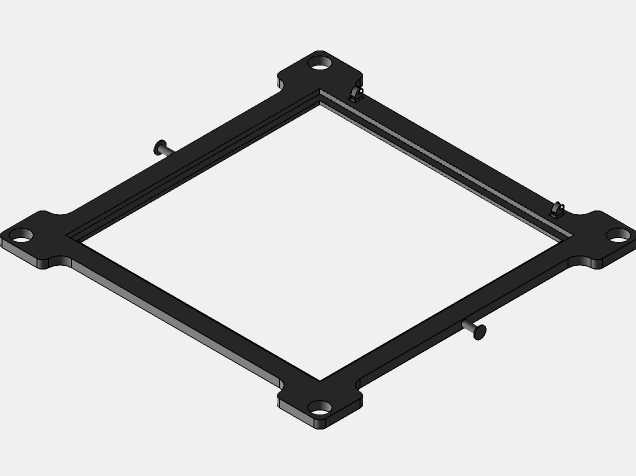

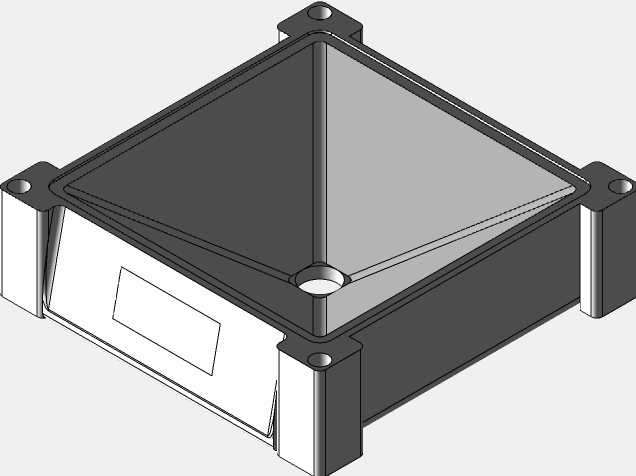

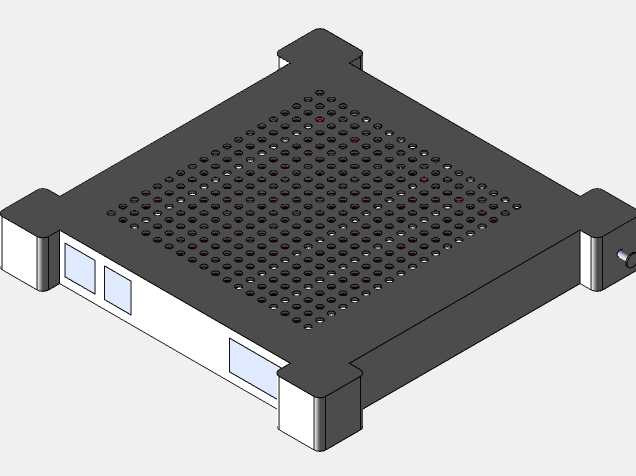

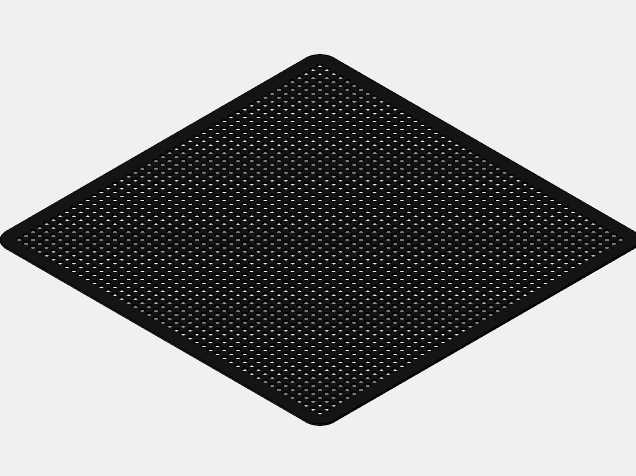

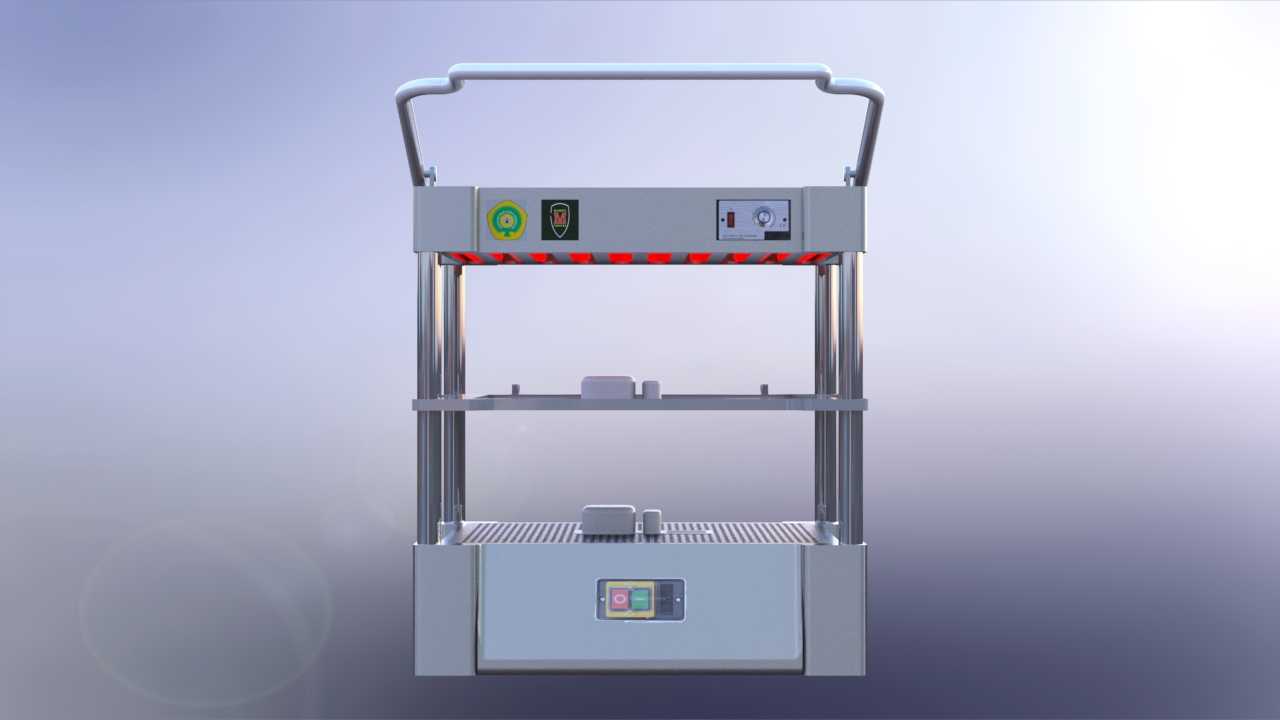

这款微型真空成型设备主要面向小批量样件试制、教学实验、手工创作以及小型加工工坊的生产场景，能够满足薄型热塑性片材的快速成型需求，在产品包装打样、文创手作加工、教学演示验证、小型零部件外壳试制等场景中都能发挥实用价值，相比大型工业真空成型设备，它无需占用大面积厂房空间，对配套生产条件的要求更低，能够适配小空间内的灵活作业需求。设备采用上下分层的框架式结构设计，整体为立式双层作业布局，上层设置加热与压合工位，搭载均匀排布的加热模组，能够对夹持固定的热塑性片材进行均匀加热，让片材达到适宜成型的软化温度，避免局部过热或加热不均导致的成型缺陷；下层为真空吸附成型工位，内置真空发生装置与多孔吸附平台，当片材加热完成后，上下工位配合完成压合密封，随即启动真空吸附，让软化的片材紧密贴合在工位上的模具表面，待冷却定型后即可得到与模具轮廓一致的成型件。设备顶部设置了防护扶手结构，既可以在设备移动过程中提供握持点位，也能避免作业过程中人员误触高温加热区域，提升操作安全性；框架采用立式导柱支撑结构，保证上下工位开合过程的运动精度，避免对位偏差影响成型密封效果；机身侧面设置了操作控制与状态显示区域，能够直观展示设备运行参数，方便操作人员实时调整加热时长、真空度等作业参数，适配不同厚度、不同材质片材的成型需求。从安装边界来看，这款设备的外形尺寸适配常规桌面放置需求，底部支撑结构平稳，无需额外做地基固定，仅需预留常规市电接入与少量操作维护空间即可投入使用，设备的作业区域做了半开放设计，既方便操作人员取放模具与成型件，也能减少热量散逸提升加热效率，同时预留了模具更换的操作空间，能够快速更换不同的成型模具，适配不同外形工件的快速成型需求，在小批量定制生产场景下能够大幅缩短样件制作周期，降低开模试制的综合成本。
