小型敞口作业小艇三维结构设计

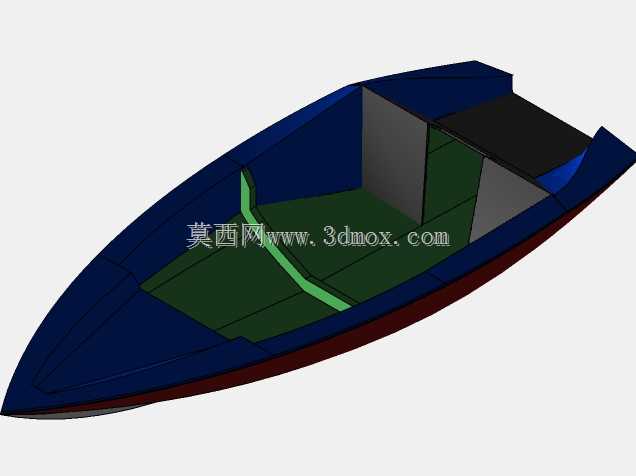

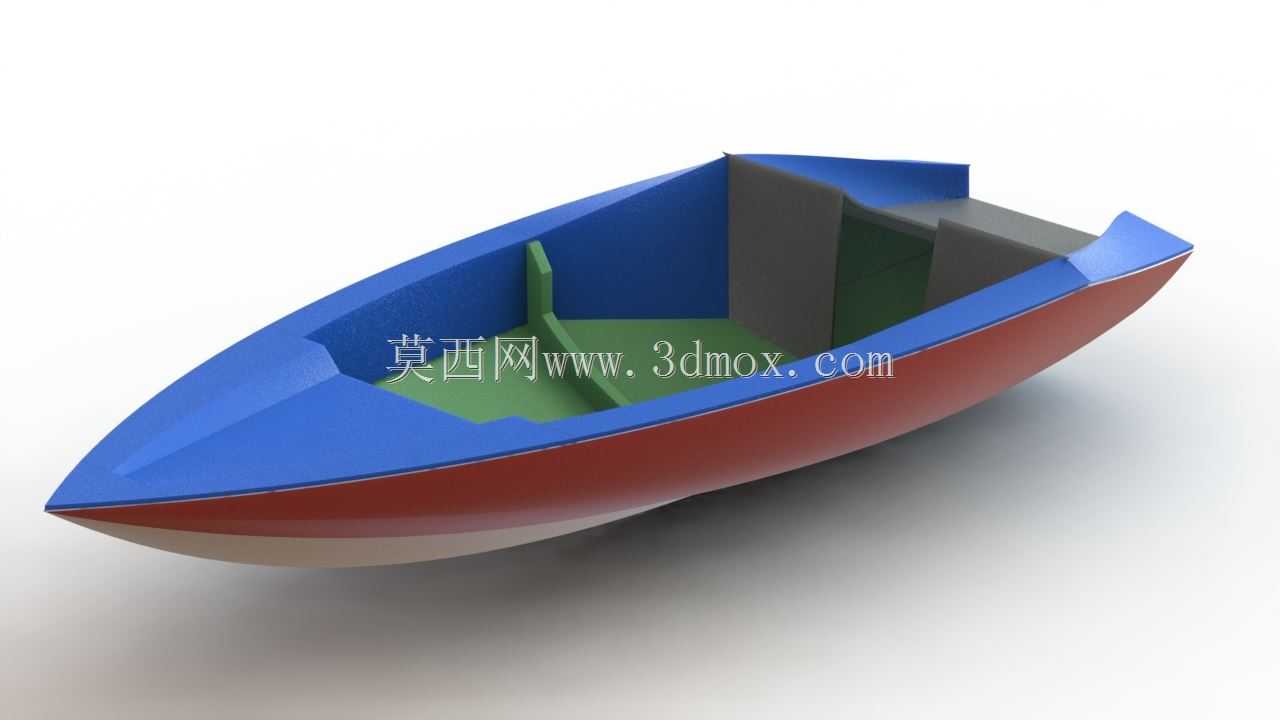

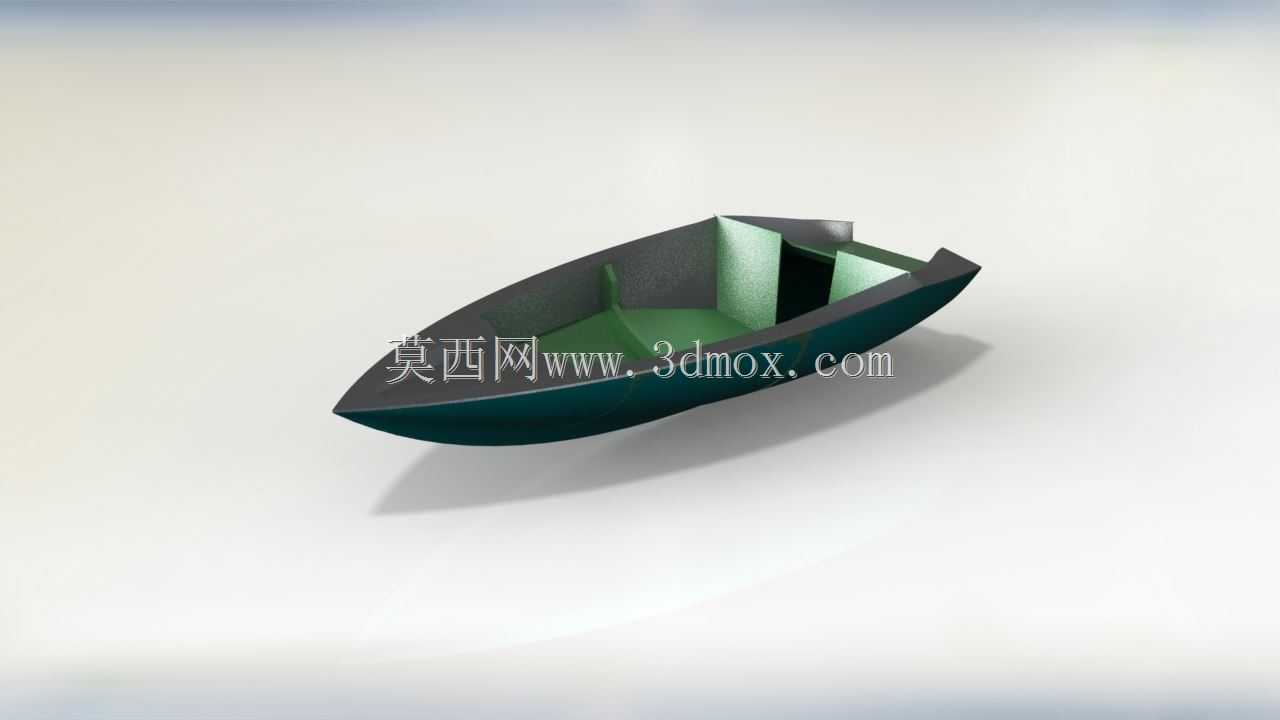

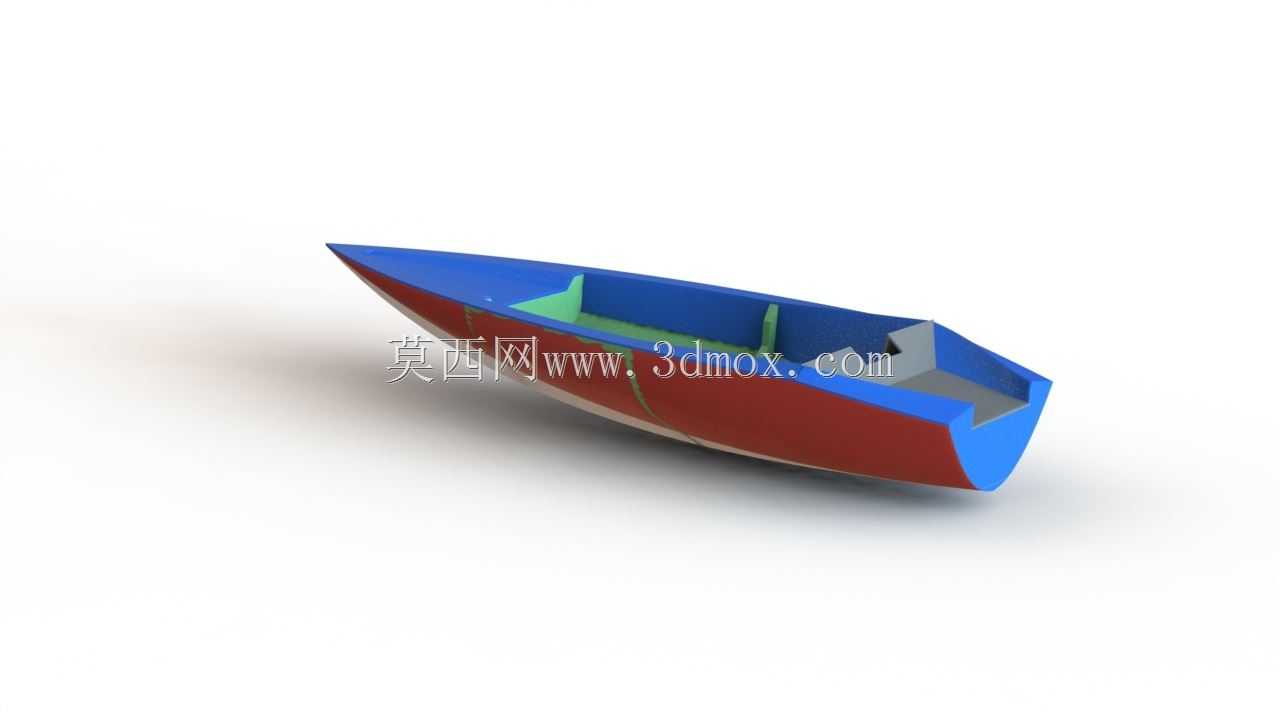

这款小型敞口小艇的建模过程，最先从船体型线的放样切入，在SolidWorks里先搭建三个基准面的型值点，从前到后依次确定艏柱倾斜角度、船中剖面的舭部弧度、艉封板的垂直边界，先拉伸出整体船壳的曲面，再做加厚处理，船壳厚度控制在适配小型玻璃钢成型工艺的区间，避免后续做装配干涉。建模时特意把舱内的分隔结构做了区分，中部的乘坐区和艏部的储物舱做了凸起的舱壁分隔，既可以提升船体横向的结构强度，也能避免航行时舱内积水随意流动影响稳性。从实际应用场景看，这类小艇主要适配内河浅水区的短途作业、近岸垂钓或者园区水域的保洁运维，吃水深度控制得比较浅，哪怕是水深不足半米的平缓水域也能顺利通行，不会出现触底刮蹭船壳的问题。设计阶段特意校核了重心位置，把乘员活动的区域设置在船中偏后的位置，和艉部外挂动力的安装位做重量配平，就算是满载两名乘员加少量作业工具，也能保持合适的干舷高度，不会出现艏倾或者艉倾过大的航行风险。建模的步骤上，做完船壳主体之后，再依次添加舱内的坐凳结构、艏部的系缆桩安装位、船舷侧边的扶手固定座，所有的安装凸台都和船壳做了一体化的合并特征，减少后续出工程图时的装配零件数量，也方便后续做渲染的时候直接赋予材质。外形尺寸上，船长控制在两米四左右，船宽一米一，这个尺寸既可以满足小型皮卡的货箱装载要求，不用额外办理超限运输手续，也能保证舱内有足够的活动空间，不会因为尺寸过于狭窄影响作业操作。渲染阶段给船壳外侧赋予深墨绿色的玻璃钢材质，舱内做浅绿的防滑涂层质感，模拟实际产品的表面处理效果，方便后续做产品展示的时候能直观呈现成品的视觉效果。建模过程中特意把船底的舭部做了小角度的折角设计，相比纯圆弧的船底，这种折角结构在低速航行时能提供更好的航向稳定性，也能减少侧风带来的飘移影响，更适合无航行经验的使用者操作。舱内的排水孔位置设置在艉封板的最低处，和船底的倾斜角度匹配，只要停船时稍微抬起船艏，就能把舱内的积水完全排净，不用额外添置舱底泵就能满足日常使用的排水需求。
