带直线滑台安装结构的传感器轴承组件

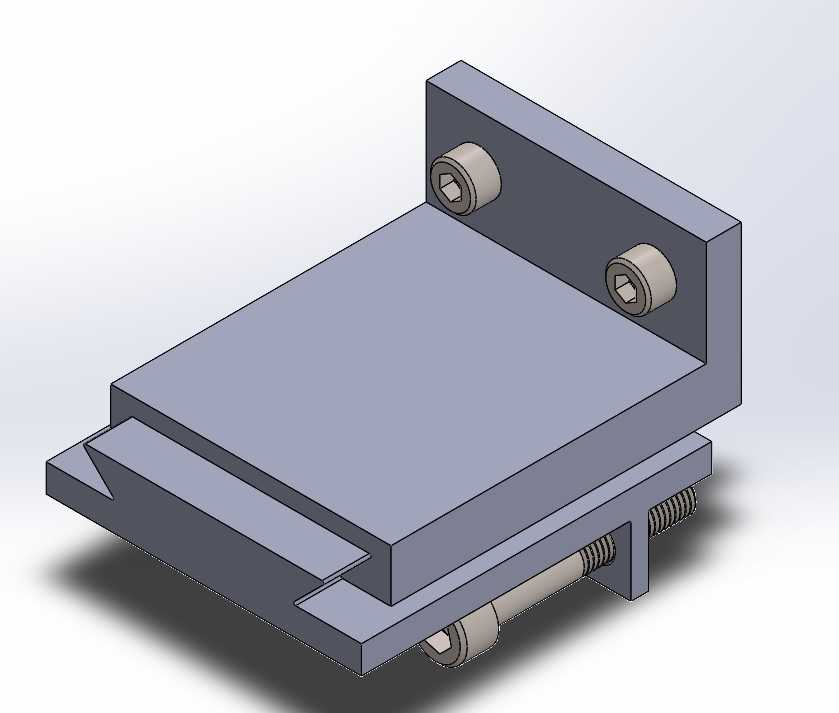

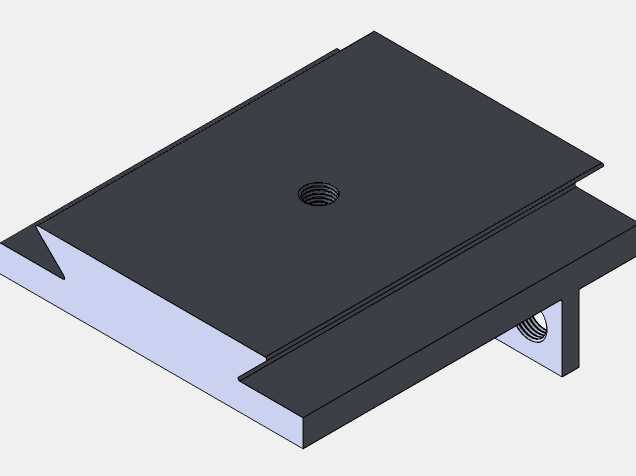

这款传感器轴承组件主要面向工业自动化检测、精密位移反馈类的应用场景，常配套在小型直线运动模组、精密检测工装、轻载进给机构当中，用来在承载转动载荷的同时，集成位置传感的安装基准，解决传统轴承与传感器分体安装时同轴度差、调试繁琐、占用安装空间大的痛点，尤其适合空间紧凑、对安装精度有一定要求的轻载传动工位。从实际用途来看，该组件将轴承承载功能与传感器安装位整合为一体，既可以为配套的转动轴提供径向与轴向的支撑约束，也能通过侧边的L型安装立板固定传感检测元件，配合下方的丝杆滑台结构，实现检测位置的横向微调，在设备调试阶段可以快速对齐检测靶点，无需额外加工调整垫片，大幅缩减现场装配的调试周期。在功能特性上，组件采用L型一体式安装立板搭配滑动底座的结构，立板上预留两个内六角圆柱头螺钉的安装孔，用来固定传感元件或者轴承端盖，底座采用燕尾槽式的滑动配合结构，和下方的安装基板形成稳定的直线导向，配合穿装在底座下方的细牙调节丝杆，转动丝杆端部的旋钮就可以实现整个轴承座组件的横向位置微调，调节过程顺滑无卡滞，锁紧后位置保持性好，不会因为设备运行的轻微振动出现位置偏移。设计思路上，整体采用模块化的集成设计，没有多余的冗余结构，所有安装面都做了平面度公差约束，立板与滑动底座为一体化加工，避免分体拼接带来的装配误差；安装孔位采用行业通用的标准规格，不需要定制特殊紧固件就可以完成装配，下方的滑台导向面做了限位设计，调节行程内不会出现脱轨的情况，同时预留了足够的走线空间，方便传感器的线束排布，不会在滑动调节过程中出现线束拉扯磨损的问题。从外形尺寸与安装边界来看，整体结构紧凑，立板高度适配主流小型光电、涡流类传感器的安装尺寸，滑动底座的宽度适配常规20系列铝型材的安装槽宽，调节丝杆的轴线与滑动方向同轴，安装时只需要固定下方的基板，就可以完成组件的主体固定，整体外轮廓没有突出的尖锐棱角，所有棱边都做了倒角处理，避免装配过程中划伤操作人员，安装后整体占用的横向、纵向空间都远小于分体式轴承加传感器支架的组合方案，能够有效压缩设备的整体体积。
