深沟球滚动轴承精密结构三维设计

深沟球轴承是旋转传动系统中应用范围最广的基础支撑部件，广泛覆盖工业电机、机床主轴、输送辊道、家用机电、汽车传动、工程机械等几乎所有存在旋转运动的场景，核心作用是承接旋转轴的径向载荷与一定比例的轴向载荷，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损，保障旋转机构长期稳定运行。

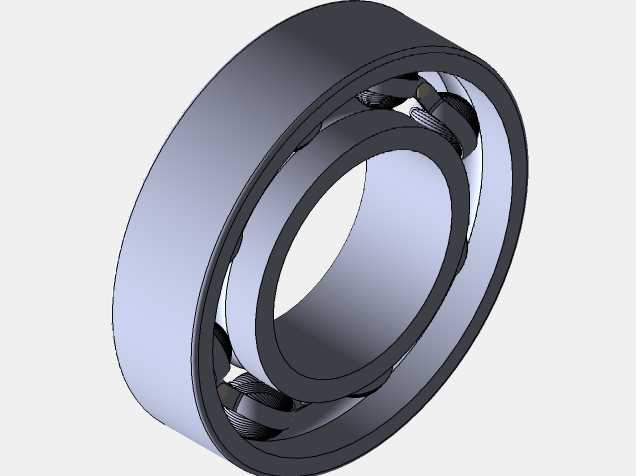

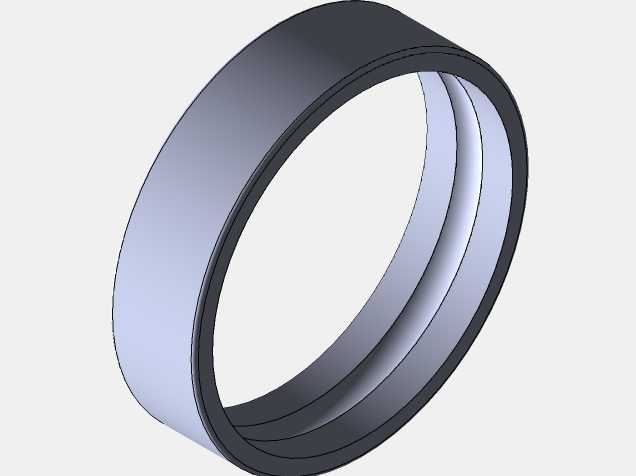

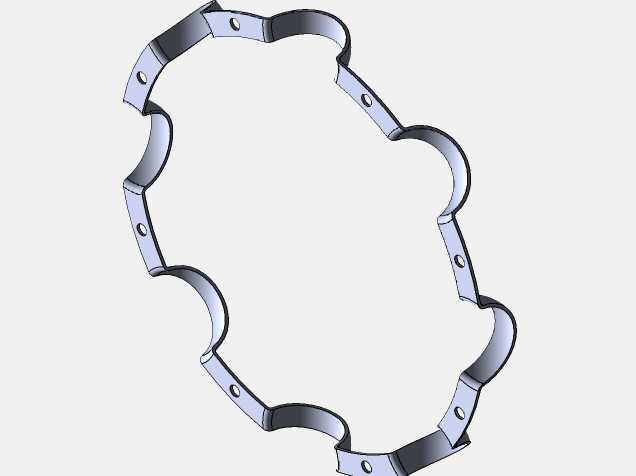

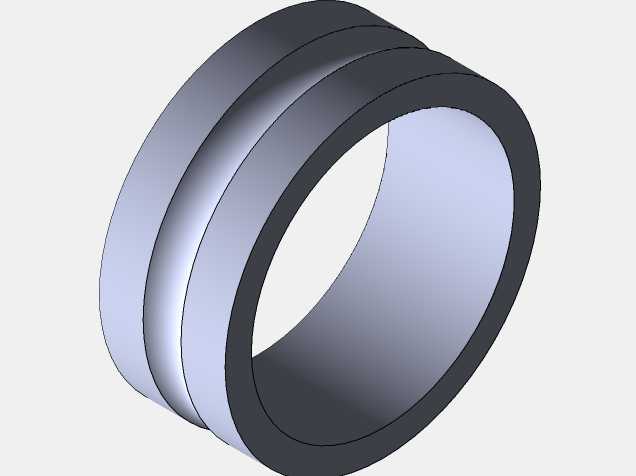

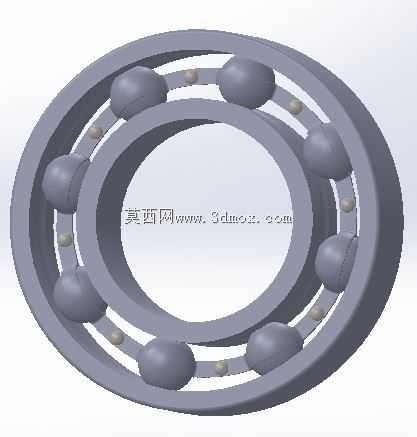

本次设计的深沟球轴承采用经典的双滚道对称结构，整体由内圈、外圈、球形滚动体、保持架四个核心部分组成。内圈与旋转轴采用过盈配合安装，内圈外侧加工有连续光滑的弧形滚道，滚道曲率半径略大于滚动体半径，既保证滚动体顺畅滚动，又能均匀承接载荷；外圈与设备轴承座采用过渡或过盈配合安装，内侧同样加工对应弧度的滚道，与内圈滚道共同构成滚动体的循环运行轨道。球形滚动体均匀排布在内外圈滚道之间，是传递载荷的核心元件，滚动体的直径一致性、圆度精度直接决定轴承的运转平稳性与噪音水平，设计中对滚动体的排布间距做了优化，在保证承载能力的前提下尽可能降低滚动体之间的滑动摩擦。保持架采用浪形冲压结构设计，将每颗滚动体分隔在独立的兜孔内，避免滚动体运转过程中相互碰撞摩擦，同时引导滚动体在滚道内均匀分布，防止滚动体在非承载区出现歪斜脱落的问题。

从安装边界来看，该轴承的外形尺寸严格遵循通用深沟球轴承的尺寸规范，内圈内径、外圈外径、轴承总宽度的公差带设计符合通用安装要求，可直接适配对应规格的轴径与轴承座安装孔，无需额外定制加工安装位。设计过程中重点考量了滚道的接触角优化，在纯径向承载工况下接触角为零，当承受一定轴向载荷时接触角会自适应增大，可同时承受双向轴向载荷，适配多数存在复合载荷的传动场景。滚道表面做了圆滑过渡处理，避免应力集中导致的滚道疲劳剥落，延长轴承的疲劳使用寿命；内外圈的端面设计为平整平面，可与轴肩、轴承座端面紧密贴合，保证安装定位精度，防止运转过程中出现轴向窜动。

在实际应用中，该结构的轴承摩擦阻力小、极限转速高，既可以在高速运转的电机、主轴场景下使用，也能在中低速重载的输送设备、工程机械中稳定工作，结构简单、维护便捷，是机械传动系统中不可或缺的基础零部件。
