双工位手动推杆式工装夹具结构设计

这款双工位手动推杆夹具主要面向中小批量机械加工、部件装配工序的工件定位夹紧场景，常见于普通车床辅助装夹、钳工台装配定位、小型零件检测工位的工件固定作业，能够替代传统单工位夹具减少工件装夹的辅助时间，提升工序流转的作业效率。夹具整体采用对称式龙门基座结构，两侧各设置一套独立的手动推杆夹紧单元，中间的U型连通基座为两个夹紧单元提供统一的安装基准，基座底面为平整安装面，可通过螺栓直接固定在机床工作台、钳工装配台或者检测平台上，安装边界规整无外凸的冗余结构，不会和周边的刀具、作业工具产生运动干涉。

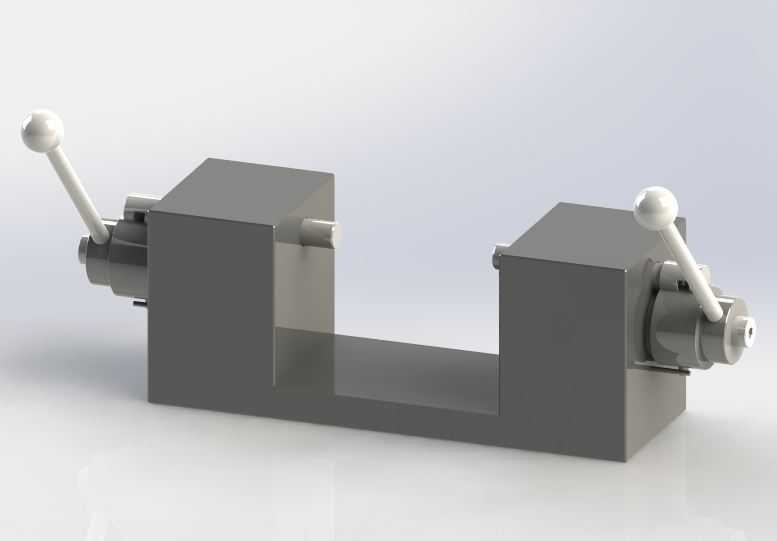

从功能特性来看，两侧的夹紧单元采用手轮驱动的螺旋推杆传动结构，操作时扳动带球形握柄的操作杆即可带动内部螺旋副转动，推动前端的推杆沿水平方向做直线进给运动，推杆端面设置有柔性抵接端头，夹紧工件时不会刮伤工件表面，同时能够自适应工件端面的微小形位误差，保证夹紧力均匀分布。两套夹紧单元可独立操作，既可以同时装夹两个相同规格的工件实现并行加工或装配，也可以针对长条形工件实现两端同步对中夹紧，适配不同长度规格的轴类、套类以及小型块状零件的装夹需求。

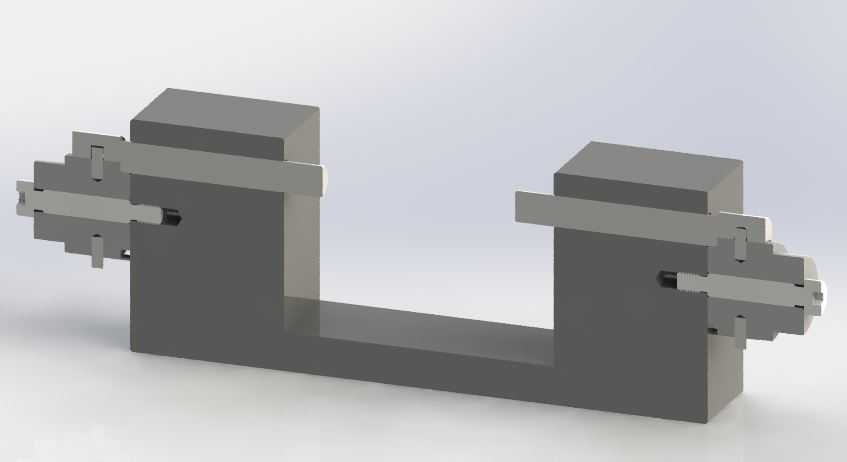

设计思路上，这款夹具优先考虑手动操作的易用性与结构刚性，基座采用整体式块体结构设计，避免了多件拼接带来的装配间隙与刚性不足问题，夹紧单元的传动部件全部内嵌在基座的安装腔体内，仅保留操作杆与夹紧推杆外露，既能够减少切削粉尘、装配杂物进入传动结构造成的卡滞问题，也能够缩小夹具的整体外形尺寸，适配狭小工位的安装需求。操作杆的长度经过人机工程优化，操作人员施加较小的握力即可获得足够的夹紧力，长时间操作也不易产生疲劳，球形握柄的设计让操作人员可以从多个角度施力，适配不同站位的操作习惯。

在安装与适配维度，夹具的基座底面设置有标准的T型槽安装螺栓位，可适配多数通用机床工作台的T型槽间距，无需额外制作过渡连接板即可完成安装；两侧夹紧单元的推杆同轴度经过结构设计保证，对中装夹长工件时不会出现工件偏斜的问题，推杆的行程预留了足够的调节余量，可兼容一定尺寸范围内的工件装夹，无需频繁更换夹具配件即可覆盖多品种小批量的生产需求。
