轻量化四件式人孔模具结构设计

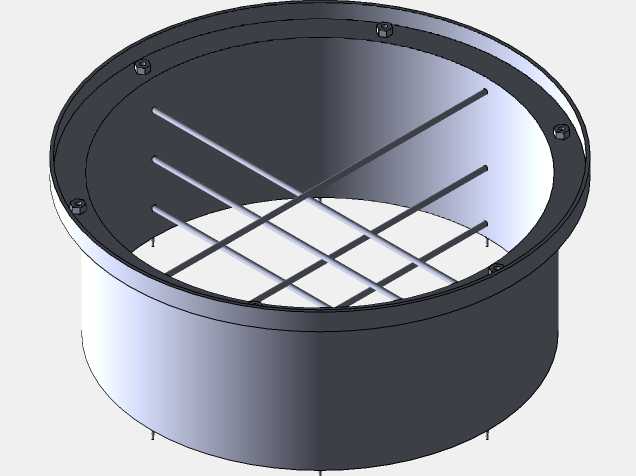

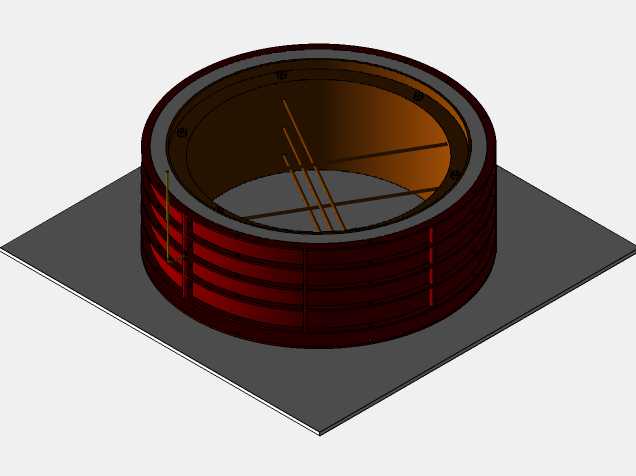

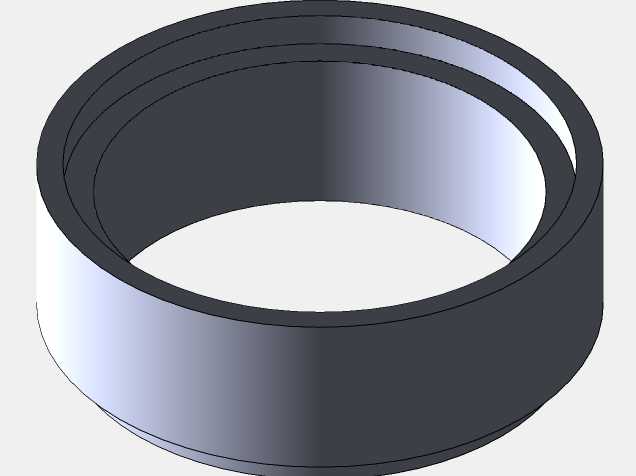

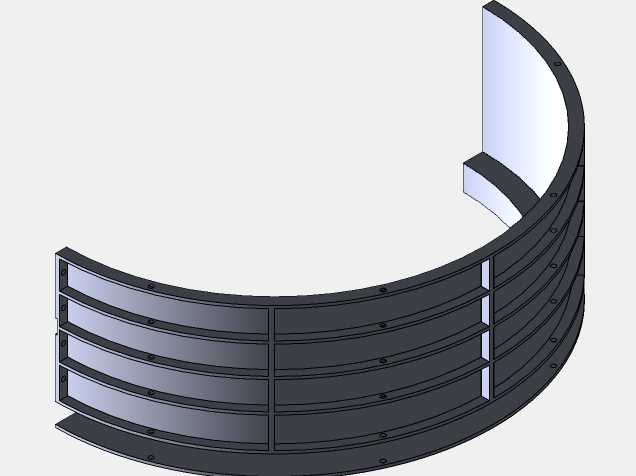

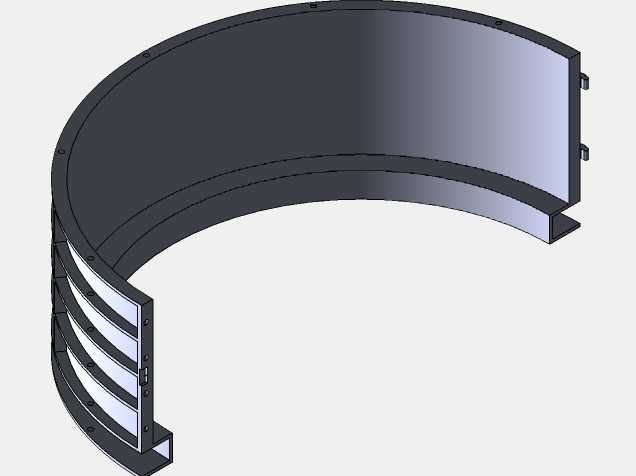

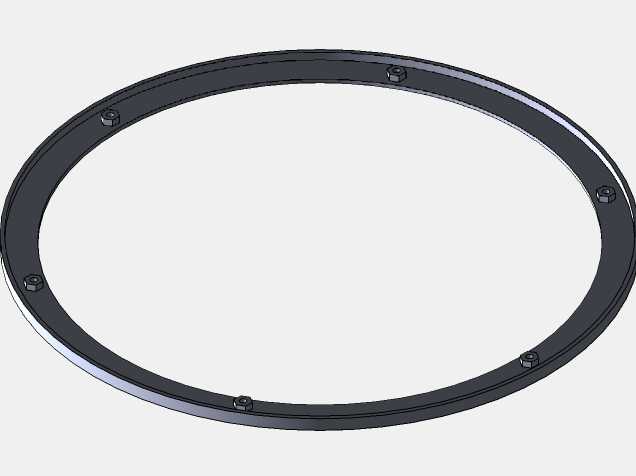

这套人孔模具主要应用于承压罐体、化工储槽、食品酿造发酵罐、市政给排水压力容器的人孔密封配件批量成型作业场景，是生产罐体检修通道配套密封连接件的核心工装，直接决定了成品人孔部件的装配贴合度、承压密封性能与长期使用可靠性。在实际工业生产场景中，人孔是运维人员进入密闭罐体内部开展检修、清洁、物料装填作业的必备通道，配套的人孔法兰、压圈、密封压盖等部件需要具备规整的成型精度，才能保证安装后与罐体开孔位置完全贴合，避免出现介质渗漏、承压不足引发的生产安全隐患，这套模具正是为了精准成型这类配套部件而开发的专用工装。整套模具采用四件组合式的结构设计，对应人孔部件不同部位的成型需求拆分模组，各模组之间定位销孔同轴度公差控制在0.02mm以内，合模后分型面贴合间隙不超过0.01mm，能够有效避免成型过程中出现飞边、错模等质量缺陷，大幅减少后续机加工的余量，提升生产效率。设计阶段充分考虑了轻量化需求，在保证模具整体刚性、抗形变能力满足连续冲压/注塑成型作业要求的前提下，对模组非受力区域做了镂空减重处理，相比同规格传统实心模具整体重量降低了27%，既降低了模具拆装、换模作业的劳动强度，也减少了模具加工过程中的材料消耗，降低了工装制造成本。从安装边界来看，这套模具适配公称直径400mm至600mm的标准圆形人孔部件成型，模架整体安装尺寸兼容常规160吨级冲压设备或300吨级注塑设备的工作台装夹孔位，不需要对现有生产设备做额外改造即可直接上机使用，模具导柱导套采用自润滑材质设计，连续作业过程中不需要频繁加注润滑脂，能够适配长时间连续批量生产的作业节奏。模具的成型型腔做了镜面抛光处理，成型后的人孔部件表面粗糙度可达Ra0.8，不需要额外做表面打磨处理即可直接进入后续的焊接、装配工序，型腔边缘做了R2mm的圆角过渡设计，既能够避免成型过程中应力集中导致的部件开裂问题，也能减少模具开合过程中对操作人员的磕碰风险。各模组之间设计了快拆式锁紧结构，换产时只需要松开锁紧卡扣即可更换对应规格的模芯，不需要整体拆卸模架，能够快速适配不同尺寸规格人孔部件的生产需求，大幅压缩换产调试的时间成本，适配多规格小批量的柔性生产场景。
