85mm口径喷水式涡轮推进装置结构

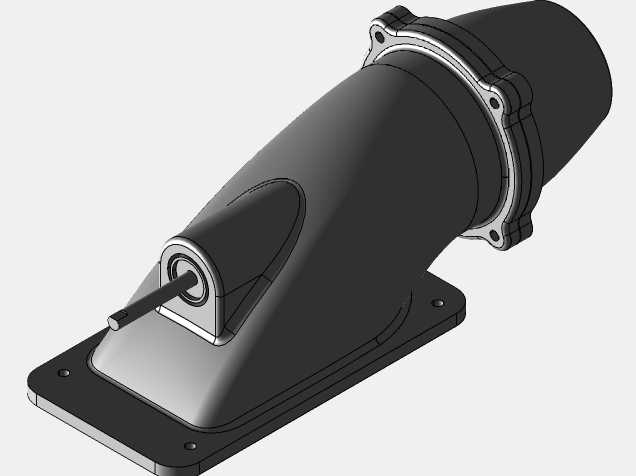

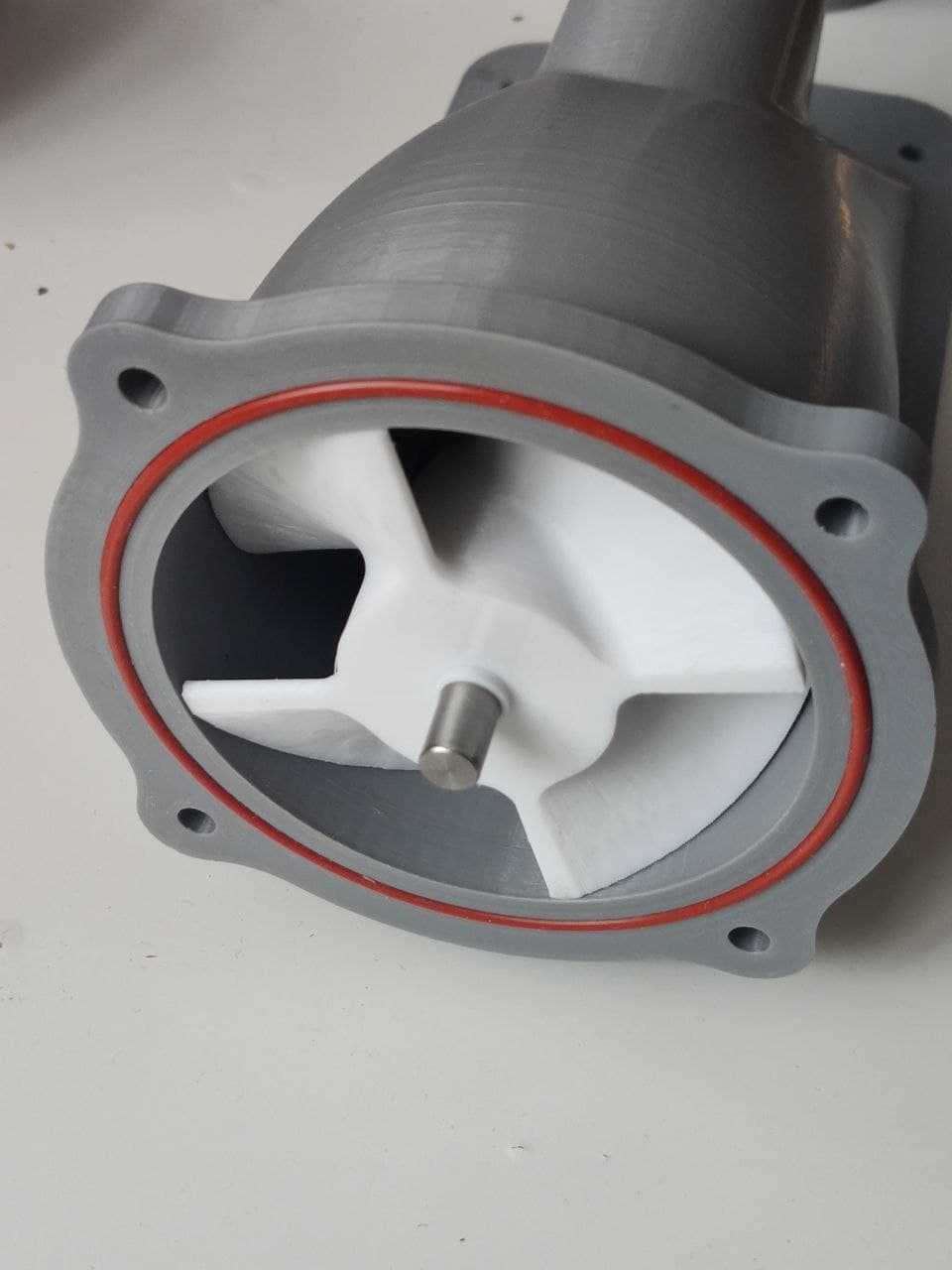

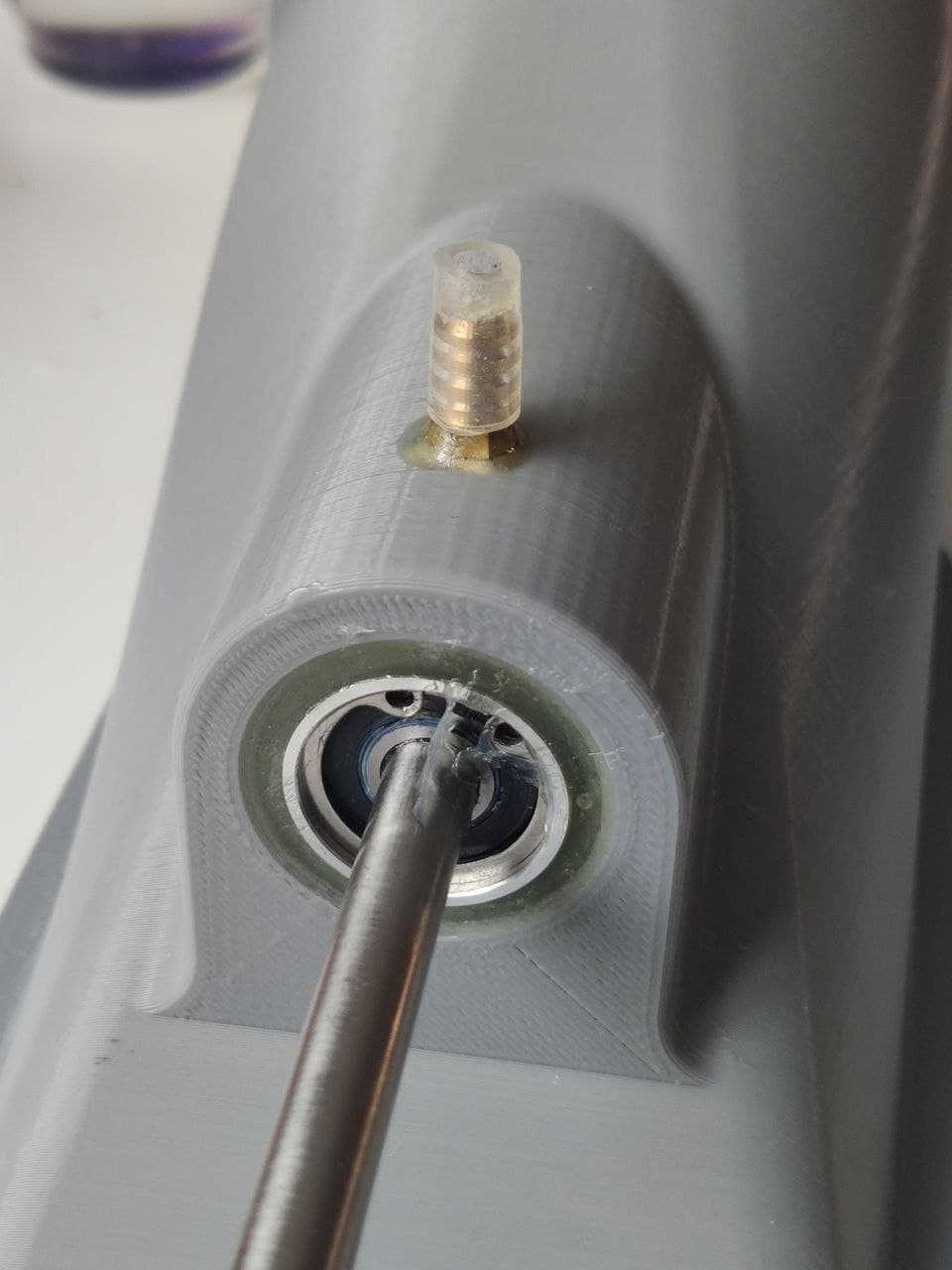

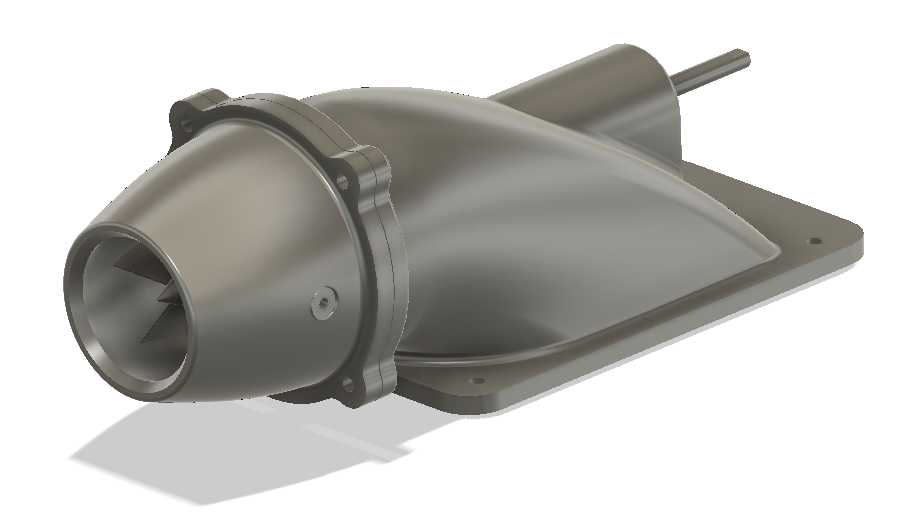

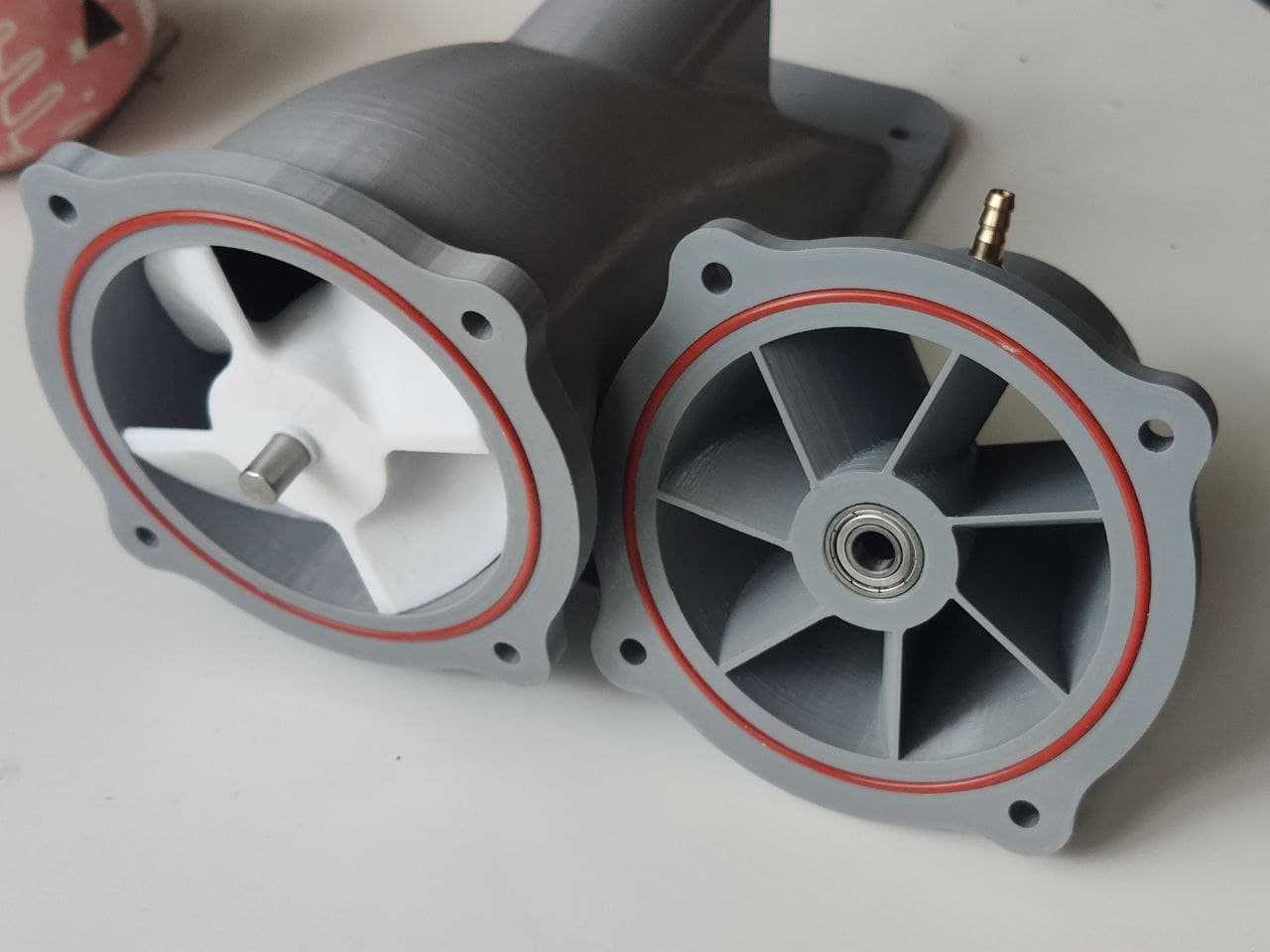

该款85mm口径涡轮推进结构，主要面向小型水下航行器、模型喷水动力艇、微型水面作业装置的动力单元场景使用，作为喷水式推进系统的核心做功部件，它依靠内置涡轮叶片高速旋转对进入流道的水体做功，将动力输入轴的旋转机械能转化为水流的喷射动能，依靠水流反向喷射的反作用力为搭载平台提供前进推力，相比传统螺旋桨推进结构，这种内置流道的涡轮推进形式能有效避免水草、水下杂物缠绕桨叶的问题，在浅水环境、近岸作业场景下的运行可靠性更突出。从功能特性来看，该结构采用一体化集成式设计，将涡轮叶轮、导流蜗壳、安装底座、动力输入轴段整合为完整的功能单元，前端的锥形集流口能够平顺引导来流进入叶轮腔，减少进水过程的紊流损失，叶轮外侧的蜗壳流道采用渐扩式型线设计，能够将叶轮甩出的径向水流顺畅导向尾部喷口，降低流道内的涡流损耗，提升动力转化效率。设计过程中充分考虑了实际装配的适配性，底部的方形安装底座预留了标准安装孔位，能够直接固定在搭载平台的安装平面上，无需额外设计复杂的转接支架，动力输入轴的轴径与伸出长度匹配常规微型驱动电机的输出端尺寸，可直接通过联轴器与动力源连接，降低整机装配的适配难度。外形尺寸方面，主体最大口径为85mm，整体沿轴向的长度适配小型搭载平台的舱内安装空间，安装底座的边界尺寸经过优化，既保证了安装固定的结构强度，又不会占用过多的平台内部空间，流道内壁做了顺滑过渡处理，没有突兀的折角结构，能够减少水流经过时的阻力，同时外壳的法兰连接结构采用快拆式卡扣设计，方便后期拆解清理流道内部的杂物、检查涡轮叶片的磨损情况。在实际应用中，这类小型喷水涡轮既可以用于民用休闲类模型艇的动力改装，也可搭载在小型水质监测无人船、近岸浅水探测装置上作为推进部件，其封闭的流道结构能够避免叶轮外露对水生物、作业人员造成的触碰风险，在近岸人员活动较多的水域使用时安全性更高，结构整体的受力经过优化，壳体壁厚均匀，既满足高速旋转下的结构强度要求，又能控制整体重量，降低搭载平台的载重负担。
