多接口组合式焊接管路连接件结构设计

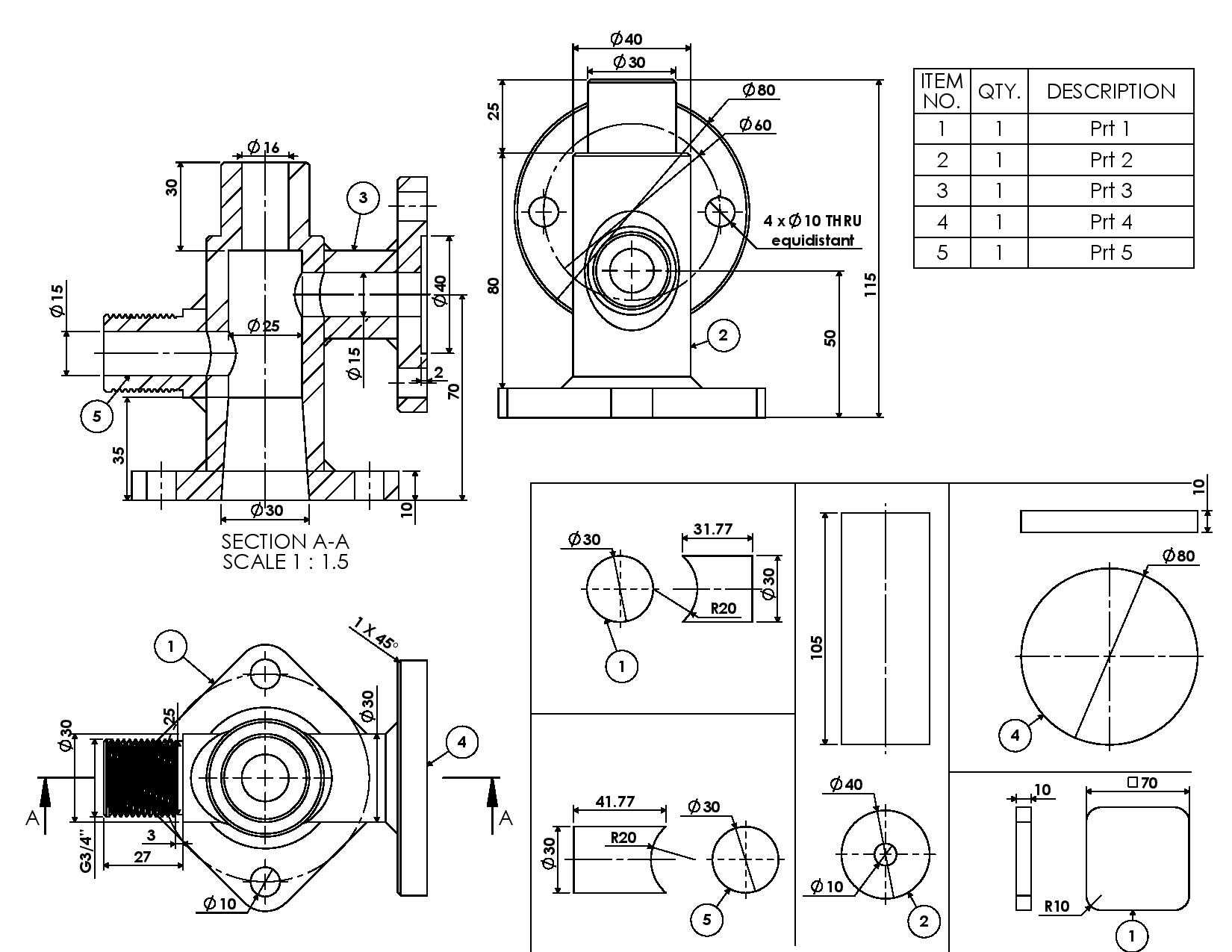

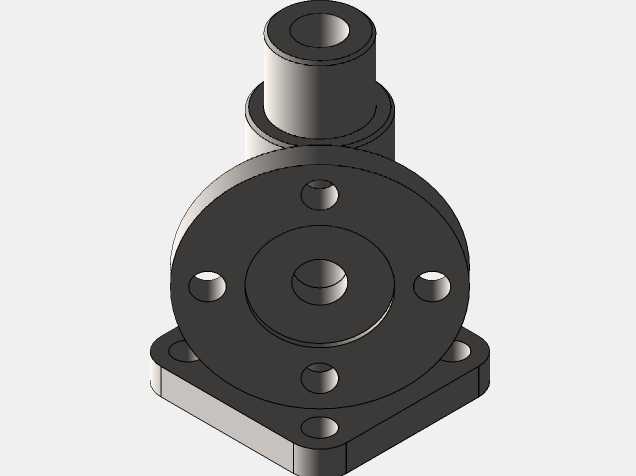

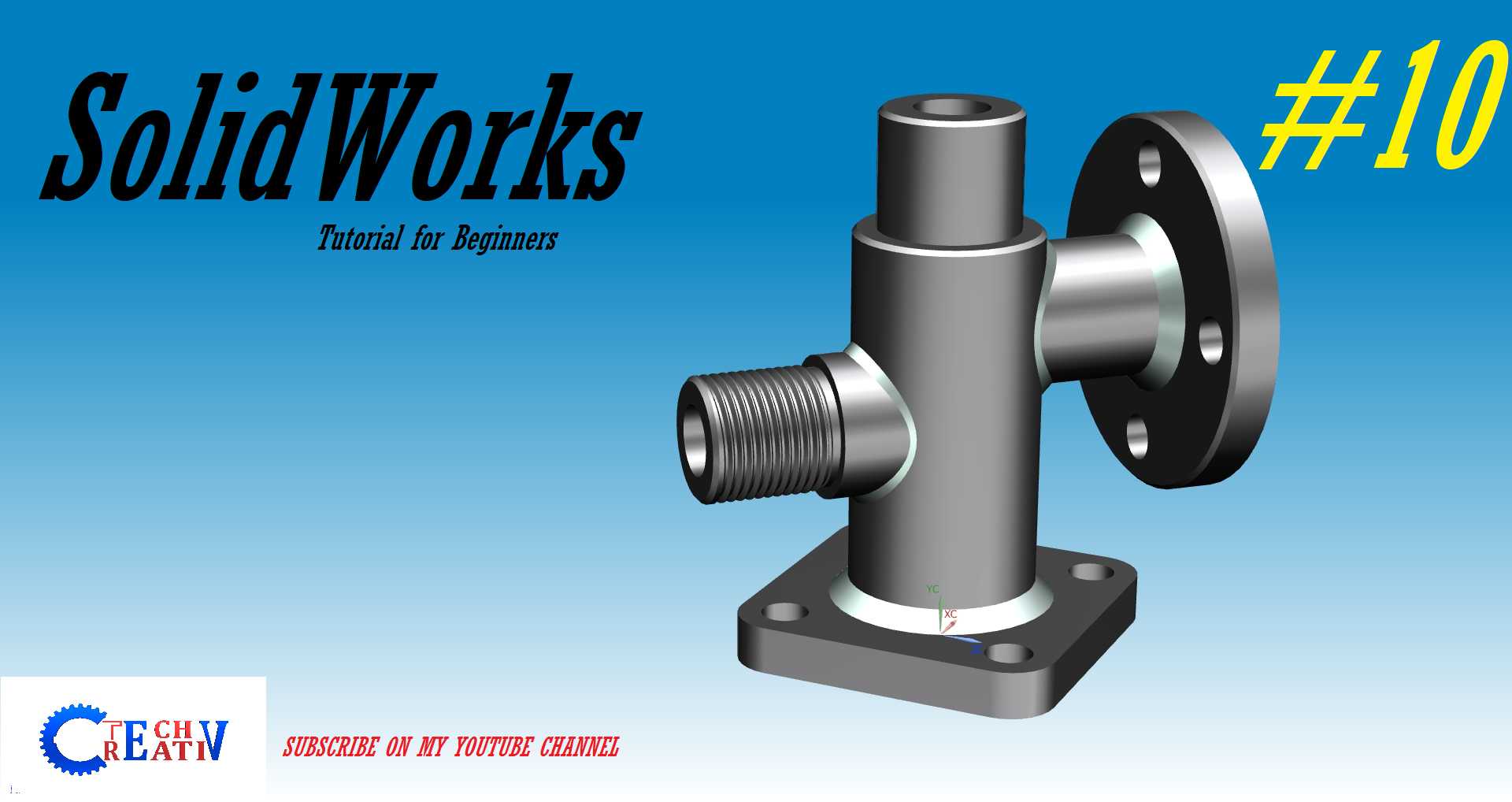

该焊接管路连接件主要应用于工业流体输送系统的管路交汇节点，可在液压传动、低压供水、气动控制、小型化工介质输送等场景中承担多向介质分流、合流与流向转换的作用，适配不同管径、不同连接形式的管路对接需求，减少管路转接件的使用数量，降低管路系统的泄漏风险点。产品整体采用立式三通主体结构，底部设置方形安装法兰盘，通过四个角位的安装孔可直接固定在设备基座、管路支架或墙体安装面上，安装时需保证底部法兰与安装面的平行度误差控制在0.1mm以内，避免长期受力产生焊缝开裂问题；主体侧方伸出带标准法兰盘的水平接口，可对接同规格法兰式管路，法兰盘上均匀分布四个螺栓过孔，安装时采用对角紧固方式保证密封垫片受力均匀；另一侧伸出外螺纹式水平接口，可直接拧入带内螺纹的管路或阀件接口，无需额外转接接头；主体顶部伸出竖向圆柱接口，可对接快插式或卡套式管路，满足不同方向的管路排布需求。设计过程中优先考虑焊接工艺的可实现性，主体各段接口采用等壁厚圆管结构，焊接位置预留1.5mm的焊接坡口，保证焊接熔深达到壁厚的80%以上，避免虚焊、砂眼等焊接缺陷；各接口的同轴度公差控制在0.05mm以内，保证管路对接后无偏载应力；整体结构在满足承压1.6MPa的强度要求下，尽可能缩减主体壁厚与整体体积，减少材料占用与安装空间，整体安装边界尺寸控制在适配常规工业管路安装的预留空间范围内，无需额外扩大安装工位。产品表面采用喷砂氧化处理，提升防锈能力与表面光洁度，减少介质流动阻力，同时避免长期使用后表面锈蚀脱落污染输送介质；各接口的连接尺寸均遵循通用管路连接标准，可直接与市面常规规格的管路配件互换，无需定制特殊转接件，降低现场安装与后期维护的替换成本。在实际使用中，该连接件可根据管路排布需求调整各接口的朝向，焊接完成后需进行0.8MPa的水压保压测试，保压30分钟无渗漏方可投入使用，适配常温下无强腐蚀性的水、液压油、压缩空气等介质的输送场景，在小型设备液压站、车间压缩空气支路、民用供水支路分流等场景中均可稳定使用。
