通用V型槽龙门固定板适配20至80mm安装规格

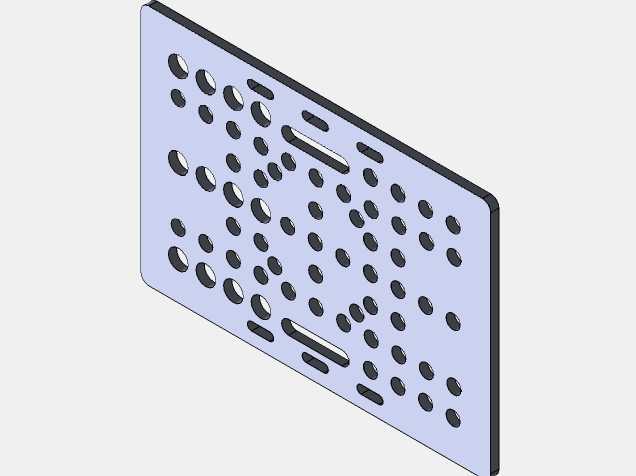

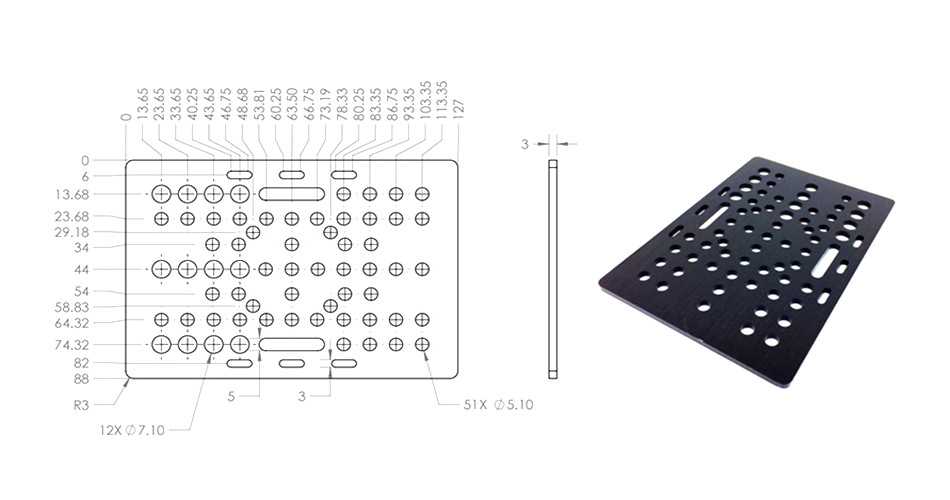

这款V型槽龙门板是工业装配领域常用的基础安装构件，主要应用于自动化生产线工位搭建、光学实验平台装夹、小型工装夹具组合、检测设备治具架设等场景，能够为各类需要灵活调整安装位置的功能组件提供稳定的承载基础，在非标自动化设备组装、实验室通用平台搭建、小型加工工位辅具配置中都能发挥核心支撑作用。作为通用型安装承载板，它的核心功能是通过板面密集排布的标准化安装孔位，配合V型槽的导向定位能力，实现不同规格功能部件的快速装夹与位置调整，无需额外定制专用连接结构，就能适配20mm到80mm尺寸区间内的各类常见安装件，大幅降低非标搭建的配件准备成本与组装调试周期。设计过程中，工程师优先考虑了安装适配的通用性，板面采用规则矩阵排布的通孔，同时预留了长圆形调节槽位，既可以通过标准孔位实现部件的精准定位安装，也能通过槽位完成一定范围内的位置微调，满足不同装配场景下的对位需求；侧边设置的V型槽结构，既可以作为圆柱类工件的定位基准，也能配合对应的锁紧件实现板件自身在导轨或型材上的快速固定，兼顾定位精度与装拆效率。从安装边界来看，板件整体为规整矩形结构，厚度均匀，边缘做了去毛刺处理，不会在装配过程中划伤操作人员或配套线缆；板面的孔位按照统一的间距标准排布，孔位尺寸适配行业通用的紧固件规格，无需二次扩孔或攻丝就能直接使用；板面上标注的尺寸基准清晰，安装时可以直接参照孔位坐标确定部件安装位置，减少现场测量的工作量。板体采用平直度较高的板材加工，整体受力均匀，承载时不会出现明显形变，能够保证安装在其上的功能部件位置精度稳定，即使在频繁调整部件位置的使用场景下，也能长期保持可靠的连接强度，不会因为多次拆装出现孔位磨损、连接松动的问题，适配多频次调整的工位使用需求。
