带支撑脚圆形滚筒承托托盘结构设计

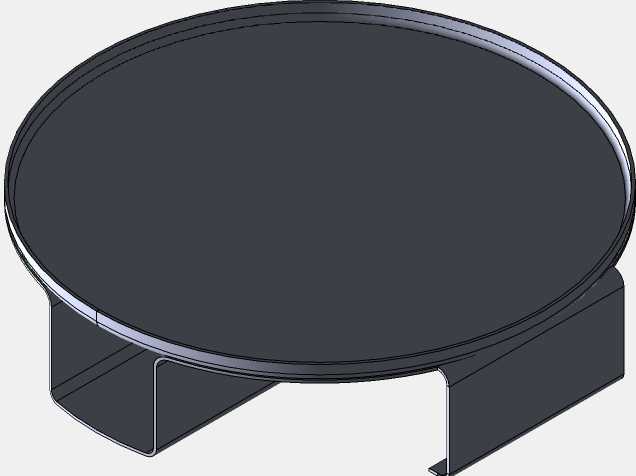

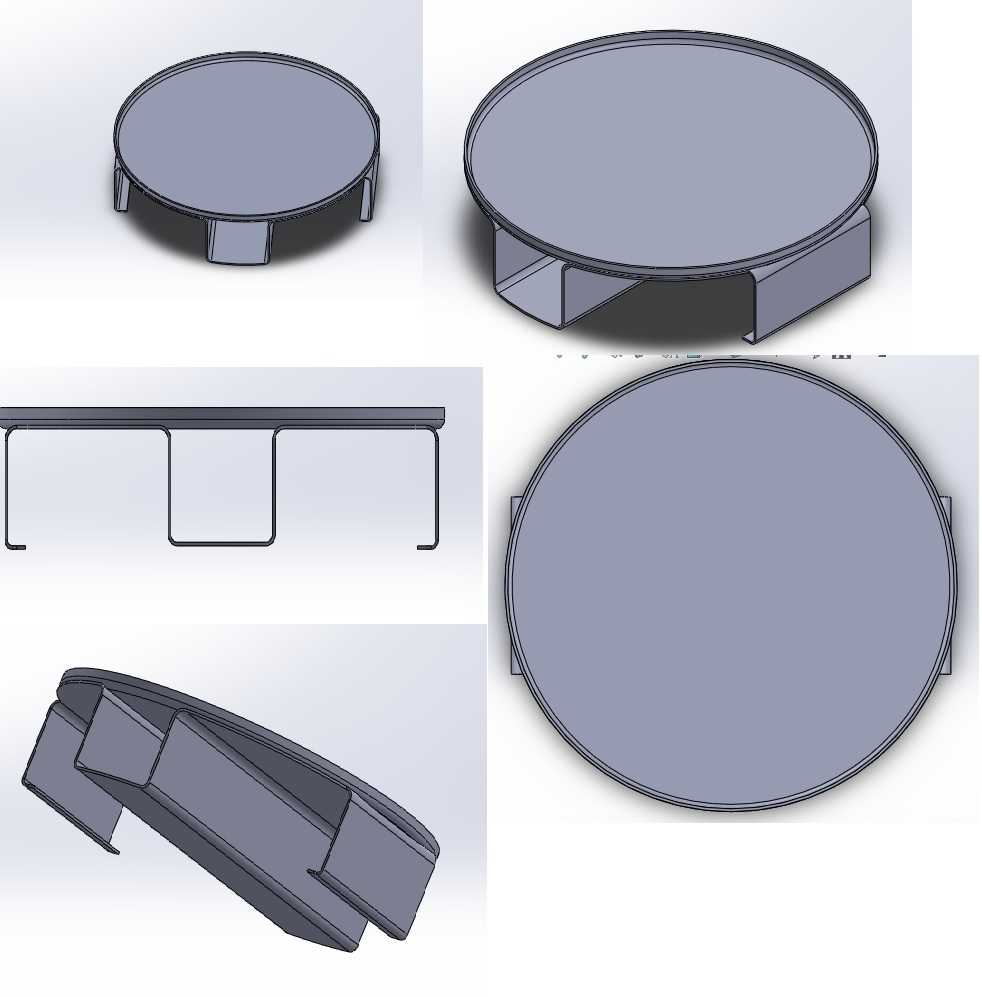

这款圆形滚筒承托托盘，主要应用于生产流水线末端物料周转、轻型滚筒类工件的工位暂存、装配环节的工件定位承托场景，在轻工制造、电子零部件装配、小型五金件加工的车间工位中十分常用，能够适配直径在适配范围内的筒状、盘状工件的放置需求，避免工件直接接触工作台面造成的表面剐蹭、磕碰变形问题，同时也能配合工位的手动旋转需求，让操作人员无需挪动工件即可完成全周的装配、检测、贴标等工序操作，大幅降低工位操作的反复抬举工件的劳动强度。从功能特性来看，该托盘采用圆形盘面设计，盘面整体做了平整化处理，边缘带有微小的围边结构，能够防止放置在盘面上的滚筒类工件在转动或者轻微外力触碰下出现滑落移位的问题；底部设置的三个分布均匀的折弯式支撑脚，既保证了托盘放置在工作台面上的稳定性，不会因为单侧受力出现侧翻，同时支撑脚的折弯结构预留了足够的底部空间，方便操作人员在需要挪动托盘时将手指伸入底部抬取，也能适配部分工位的定位凸台，直接卡入定位即可完成托盘的快速固定，无需额外的锁附结构。在设计思路上，这款托盘优先考虑了工位使用的实用性与结构强度的平衡，盘面采用薄型平板结构，在保证盘面平整度满足承托需求的前提下，尽可能降低整体自重，减少材料的冗余消耗；底部支撑脚采用与盘面一体折弯成型的连接方式，省去了额外的焊接、紧固件连接工序，既提升了整体结构的连接强度，避免长期使用后支撑脚出现松动脱落的问题，也简化了加工流程，能够通过常规的钣金折弯工艺快速完成加工，适配批量生产的成本控制需求。从安装与尺寸边界来看，该托盘的整体外轮廓为正圆形，支撑脚的外伸尺寸小于盘面直径，放置时不会占用过多的工作台面空间，相邻托盘之间可以紧密排布，提升工位台面的空间利用率；支撑脚的高度经过合理设计，既保证了底部的操作空间，也不会让托盘整体重心过高，放置直径较大的滚筒工件时依然能够保持稳定，不会出现重心偏移倾倒的情况；盘面的承重能力经过结构优化，能够满足常规轻型滚筒类工件的承托需求，不会因为长期承重出现盘面下凹变形的问题，适配多数轻型加工、装配工位的日常使用需求。
