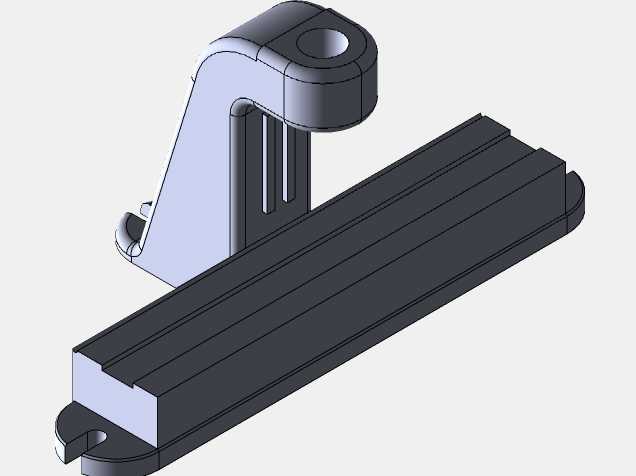

带铰接支座长条式工业安装固定支架

该构件为工业场景中常用的安装固定支撑件，主要应用于自动化生产线侧边辅件安装、小型检测设备工位固定、轻型气动元件挂载等场景，可在设备机架侧边、型材框架立面、工作台侧沿等位置作为中间连接载体，实现被支撑部件的角度微调与位置固定，替代传统的焊接支架与直角角码，降低现场安装调整的难度。从实际用途来看，该支架一端的带孔铰接耳座可通过销轴与被支撑部件连接，允许被支撑件在一定角度范围内转动调整，待角度确认后可通过侧边紧定螺钉锁止固定；另一端的长条式基座带有多道平行的安装槽，可适配不同间距的安装孔位，无需在安装面重新打孔，就能实现支架沿基座长度方向的位置滑移调整，适配不同的安装间距需求。在功能特性上，该支架采用一体化的弯折支撑结构，支撑臂处设置了两道加强筋结构，在控制整体重量的前提下提升了支撑臂的抗弯折能力，避免挂载部件后出现支撑臂形变下垂的问题；铰接端的轴孔做了加厚处理，可承受较大的径向载荷，适配直径12mm以内的连接销轴；长条基座的底面做了平面度处理，安装时可与安装面完全贴合，避免出现安装倾斜导致的支撑受力不均问题，基座两端的半圆凸台带有定位缺口，可快速卡入型材的对应槽位完成预定位，提升安装效率。设计思路上，该支架摒弃了传统分体式支架的拼接结构，采用一体化成型设计，减少了装配环节的累积误差，支撑臂的弯折角度经过力学计算，在满足支撑高度需求的同时将应力集中点转移到加强筋与基座的连接位置，避免铰接位置受力断裂；长条基座的槽道宽度适配常用的内六角螺栓头尺寸，螺栓可直接卡入槽道滑动，无需额外加装螺母，简化安装流程。外形尺寸与安装边界方面，该支架整体长度约为180mm，支撑臂顶端铰接孔中心距离基座底面的高度约为75mm，基座宽度约为32mm，安装时需预留基座长度方向至少20mm的滑移调整空间，铰接端转动范围内无其他结构干涉，可实现0-45度的角度调整范围，基座安装槽可适配M6规格的安装螺栓，最大可承载5kg的挂载重量，满足多数轻型工业辅件的支撑需求。
