斜切拼接式双块楔形支撑结构件

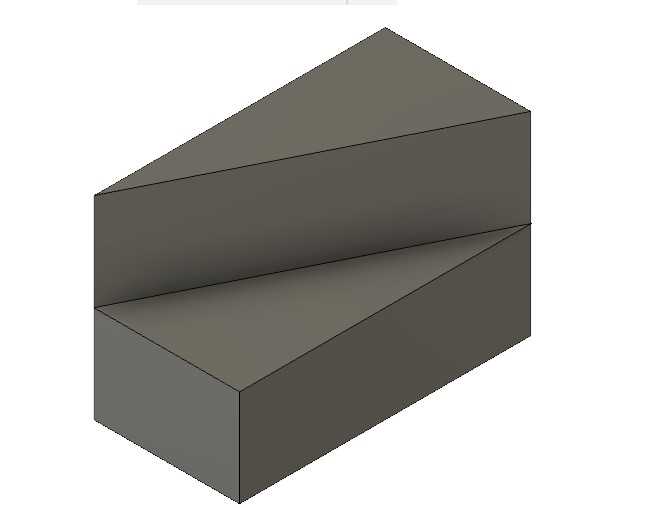

该楔形拼接支撑结构件主要应用于工业生产场景中的工装夹具定位、设备安装调平、重载工位载荷分散等环节，可作为装配线工位的辅助支撑元件，也可嵌入非标自动化设备的机架内部作为高度补偿构件，适配机械加工、物流输送、设备组装等多类场景的高度差调节需求，能够在不额外定制整体垫高块的前提下，通过两个楔形块的相对滑移实现连续的高度微调，解决现场安装时因地面平整度误差、机架加工公差带来的装配错位问题。从功能特性来看，该结构件采用上下两块对称斜切的长方体块组合而成，单块构件的斜切面加工精度直接决定整体支撑的贴合度，两块构件的斜面完全贴合时可形成规整的长方体外形，当沿斜面方向相对推移两块构件时，整体结构的垂直高度会随推移距离线性变化，相比传统的固定厚度垫块，无需准备多组不同厚度的垫片叠加，即可实现无级高度调节，且斜面接触的受力面积远大于点状调节支脚，单位面积承压更小，在重载工况下不易出现压溃变形，支撑稳定性更强。设计思路上，该结构摒弃了复杂的调节螺纹与锁紧附件，依靠纯几何结构实现高度调节功能，构件整体采用直角边作为安装定位基准，底面与顶面均为平整平面，可直接与设备底座、安装基面完全贴合，无需额外加工适配接口；斜切面的倾斜角度经过力学计算优化，既保证高度调节的行程足够覆盖常规安装场景的公差范围，又避免角度过小导致的构件自锁失效、角度过大带来的调节精度不足问题，两块构件的外形尺寸完全一致，加工时可一次装夹完成多面切削，降低生产加工的工序复杂度，也便于后期备件的替换维护。外形尺寸与安装边界方面，该结构件整体外轮廓为规整长方体形态，安装时占用的平面空间与同规格长方体垫块一致，不会额外占用周边的设备安装空间，构件的所有棱边均做了微小倒角处理，避免安装搬运过程中锐边划伤操作人员，上下平面的平面度公差满足通用工装的支撑要求，可直接放置于硬质安装基面使用，若需长期固定支撑，也可在构件侧面加工锁紧螺孔，在高度调节到位后通过侧向顶丝固定两块楔形块的相对位置，避免长期受载后出现滑移偏移，适配从轻型装配工位到重型加工设备的多类支撑载荷需求。
