MK1MR2AW11适配电机安装嵌件结构

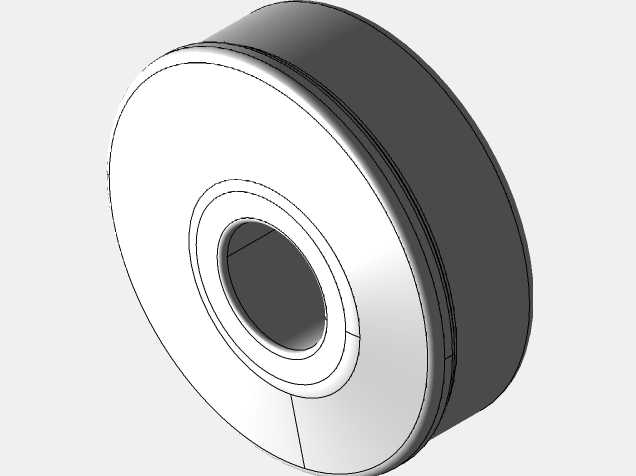

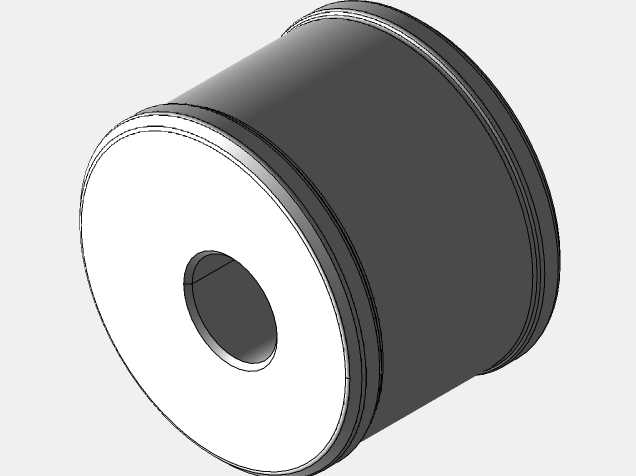

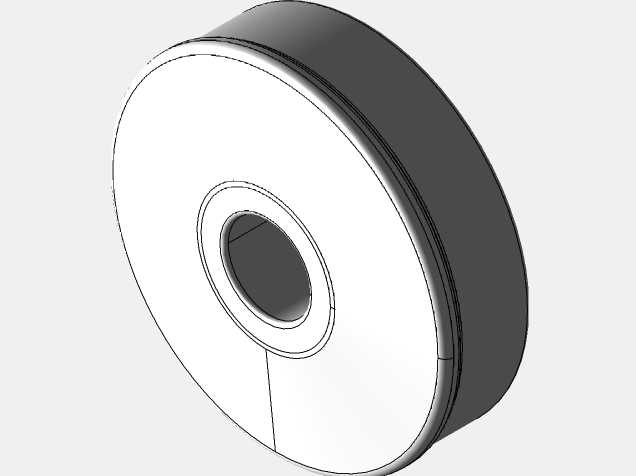

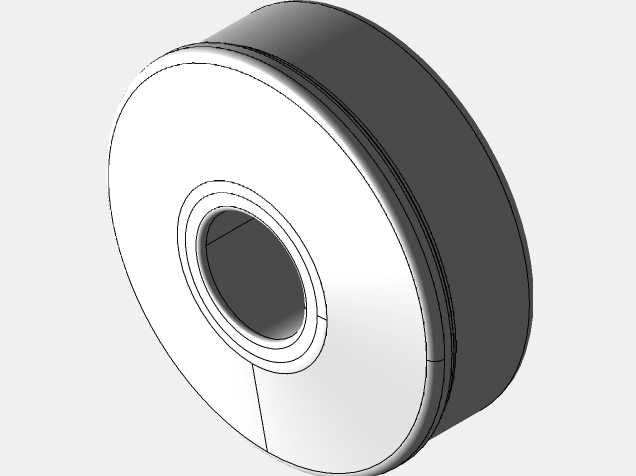

该款电机安装嵌件主要应用于短轴距车库聚酷轮毂电机的装配场景，服务于个人DIY改装、小型代步载具定制以及3D打印机械配件制作领域，是衔接轮毂电机与载具安装位的核心衔接部件，能够解决非标准轮毂电机在不同安装基座上的适配固定问题，避免电机安装后出现同轴度偏差、运行晃动、固定不牢等常见装配问题。从实际用途来看，该嵌件承担着电机定位、载荷传递、安装适配三重核心作用，一方面可以精准约束轮毂电机的轴向与径向位置，保证电机输出轴与传动结构的同轴度，降低运行过程中的偏磨损耗；另一方面可以将电机运行产生的振动、载荷均匀传递到载具安装基座上，避免应力集中导致的结构开裂；同时还能适配不同规格的安装座尺寸，降低定制载具的加工难度，无需针对电机单独铣削复杂的安装型腔。在功能特性上，该嵌件采用同轴环形结构设计，中心通孔适配对应型号电机的轴伸尺寸，外圈环形结构与轮毂安装位紧密贴合，端面预留的安装定位边界可以保证装配时的对位精度，结构上做了等壁厚优化，既保证了足够的结构强度承受电机运行的扭矩载荷，又尽可能控制了整体重量，不会给载具带来额外的负重负担。设计思路上围绕3D打印工艺的成型特性做了针对性优化，没有设计复杂的倒扣、悬空薄壁结构，所有成型面均适配常规FDM3D打印机的打印角度，无需添加大量支撑即可完成打印，降低打印失败率；同时兼顾了实际使用的强度需求，针对安装受力点做了局部加厚处理，避免长期受力出现形变；设计过程中同步考虑了横向安装与压入式安装两种装配场景，既可以压入配套的金属衬套提升耐磨性能，也可以直接通过嵌件本身的尺寸公差与安装位实现过盈配合固定。在外形尺寸与安装边界上，该嵌件的环形外径适配对应轮毂的内部安装型腔尺寸，中心通孔与电机轴伸的配合公差控制在合理范围，既保证装配时可以顺利压入，又能避免运行时出现松动；轴向宽度匹配标准轮毂电机的安装套管宽度，安装后两端面与轮毂安装面齐平，不会出现突出或凹陷导致的装配间隙；横向安装的定位基准做了统一设计，适配同系列不同型号电机的安装位尺寸差异，仅需根据实际电机套管宽度做少量尺寸调整即可完成适配，具备较强的通用性。
