机械传动用偏置式连杆结构设计

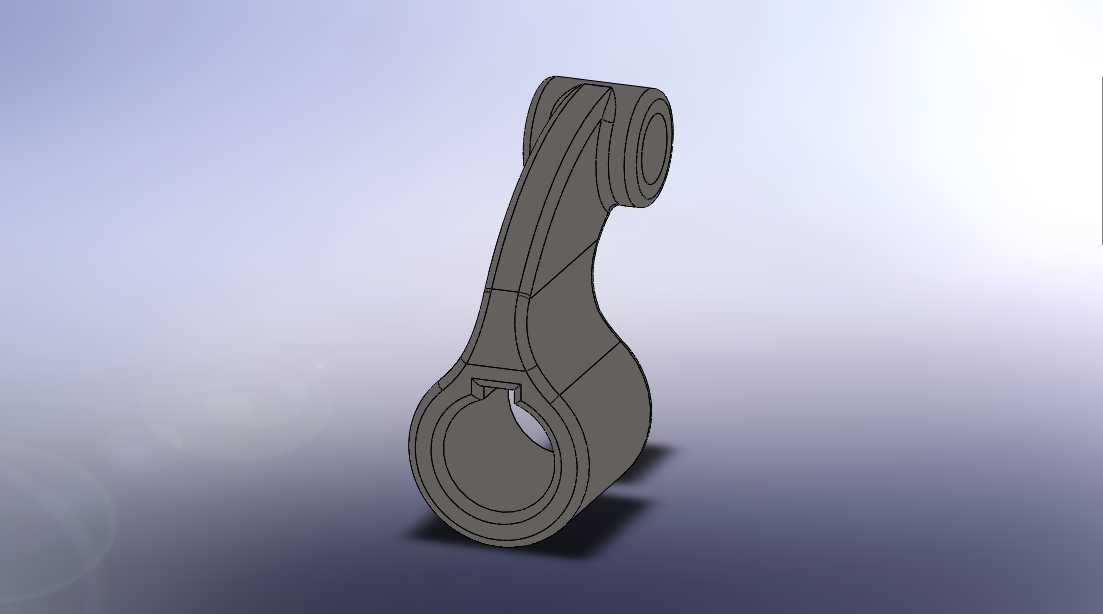

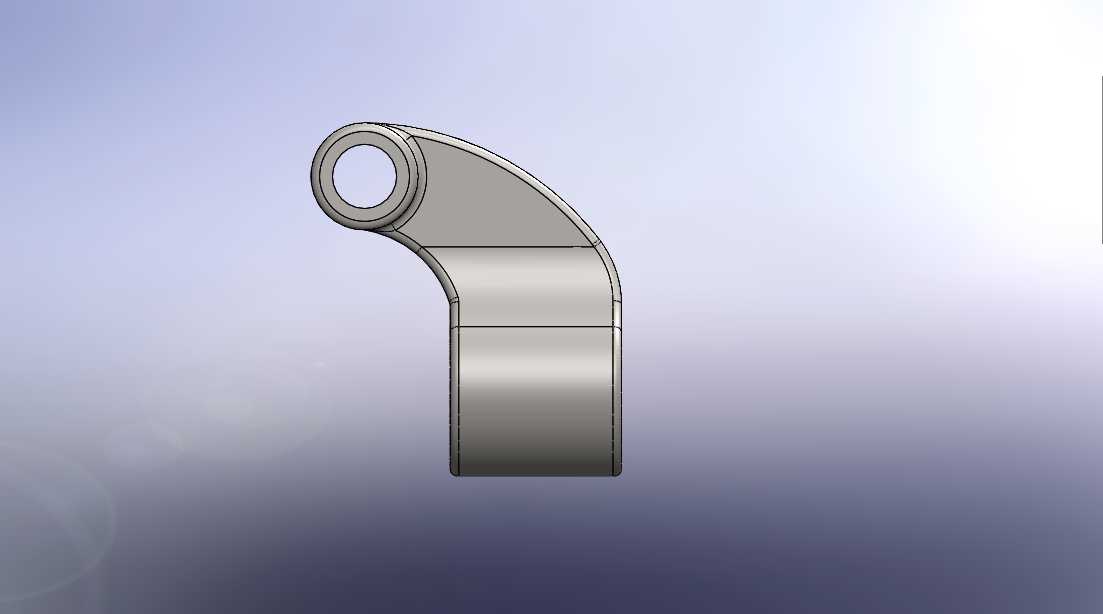

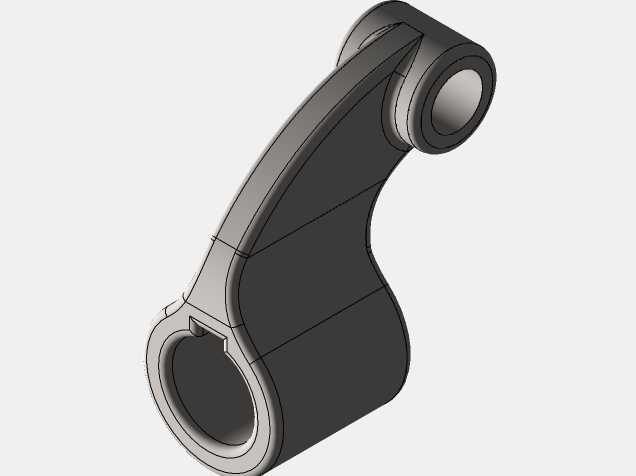

这款偏置连杆是机械传动系统中用于实现非同轴动力传递的核心铰接构件，主要应用在需要调整传动行程、改变力传递方向的各类机械设备中，常见于内燃机配气机构、自动化生产线的往复推送机构、轻工机械的间歇传动单元以及专用设备的运动转换模块中，能够在两旋转轴轴线存在固定偏距的工况下，稳定完成旋转运动与往复摆动的相互转换，保障动力传递过程的平顺性与可靠性。从实际使用场景来看，这类偏置连杆区别于常规同轴连杆，可适配安装空间受限、传动端点存在固定位置偏移的装配场景，无需额外增设转接构件即可完成动力路径的衔接，能够有效简化设备的整体传动布局，减少不必要的传动环节带来的能量损耗与装配累积误差。在功能特性上，该连杆两端分别设置了不同规格的铰接安装孔位，大端孔位用于与动力输出端的偏心轴、曲柄销等构件配合，小端孔位用于连接执行端的从动构件，杆身采用流线型变截面设计，在保障整体结构强度的前提下尽可能降低构件自身重量，减少传动过程中的惯性冲击。设计过程中，工程师重点考量了偏置距离的精准设定，结合传动行程需求反复校核两端孔位的中心距与偏置量，确保运动过程中不会出现机构死点或运动干涉问题；杆身的过渡曲面均做了圆弧顺滑处理，避免应力集中导致的构件疲劳损坏，同时针对铰接部位的配合公差做了优化设计，既保障铰接转动的灵活性，又能控制配合间隙在合理范围内，减少传动过程中的冲击异响。从安装边界来看，该连杆的大端铰接孔直径、小端铰接孔直径以及两孔的中心偏距均经过精准匹配，可适配对应规格的轴类构件安装，杆身的最大外轮廓尺寸经过紧凑化设计，能够在预设的摆动空间内完成全行程运动，不会与周边的机架、其他传动构件发生碰撞，安装时仅需将两端孔位与对应铰接轴完成配合，加装轴向定位构件即可完成装配，后期维护过程中也可快速拆卸更换，能够有效降低设备的运维成本。在实际运行过程中，该连杆可承受持续的交变载荷作用，杆身的结构刚度能够抵御传动过程中的弯曲与扭转变形，长期运行下也能保持稳定的传动精度，不会因构件变形导致传动行程出现偏差，可满足不同工况下的中低速传动使用需求。
