外转子无刷电机爆炸结构三维建模

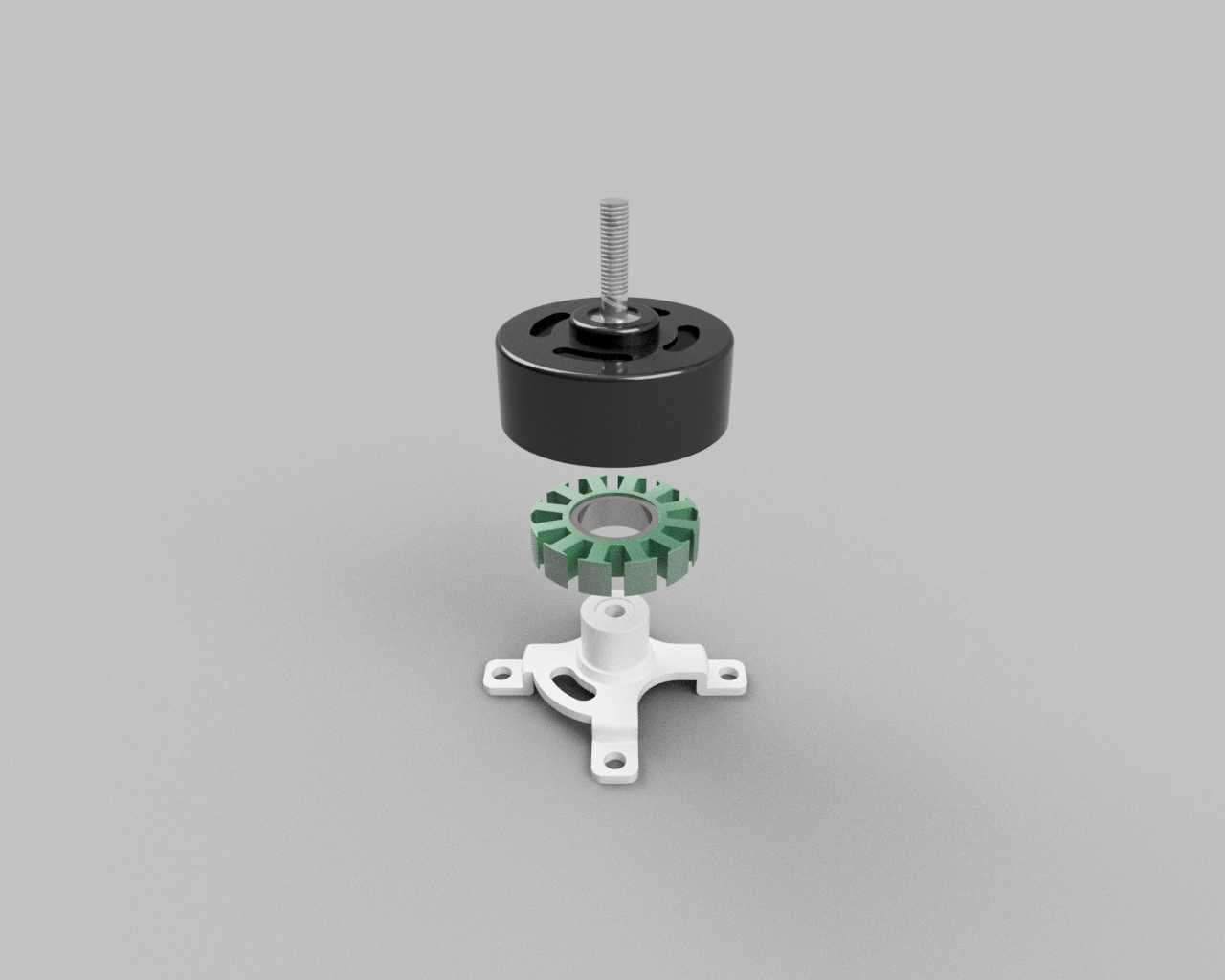

这款外转子结构的无刷电机，是当前小型动力驱动场景中应用极为广泛的核心动力部件，常见于多旋翼航拍无人机、桌面级3D打印机运动轴、小型智能代步工具、航模飞行器以及低功率自动化输送模组等场景，相比传统有刷电机，它不存在碳刷磨损带来的寿命短板，运行时电磁干扰更低，能效转化表现更优异，能够在长时间连续运转工况下保持稳定的动力输出。从结构设计来看，模型采用爆炸视图呈现各组件的装配关系，最上方为带输出轴的外转子壳体，壳体采用导磁金属材质一体成型，内壁预留永磁体贴装定位槽，输出轴采用标准螺纹轴端设计，可直接适配螺旋桨、同步带轮等外接负载连接件，轴体与转子壳体的同轴度公差控制在极小范围内，避免高速运转时出现径向跳动影响运行稳定性。中间层为带绝缘骨架的定子铁芯组件，铁芯采用多片硅钢片叠压而成，齿槽均匀分布，能够在绕组通电后形成均匀的旋转磁场，驱动外转子持续运转，绝缘骨架采用耐高温工程塑料注塑成型，既可以隔离绕组与铁芯避免短路，也能为绕组排布提供规整的走线空间，减少绕组装配时的绝缘破损风险。最下方为十字型安装底座，底座采用轻量化高强度工程塑料制作，四个支脚均预留标准安装孔位，可直接通过螺丝固定在设备的安装平面上，底座中心设置轴承安装位，为转子输出轴提供径向支撑，保证转子运转时的转动精度，同时底座的镂空结构既可以减轻整体重量，也能为电机运转时提供一定的散热空间，避免定子绕组积热导致性能衰减。在设计过程中，各组件的装配边界经过反复校核，转子与定子之间预留均匀的气隙距离，既保证磁场耦合效率，也避免运转过程中出现定转子擦碰的故障；安装底座的孔位间距符合小型动力部件的通用安装规范，能够适配多数现有安装场景的尺寸要求，无需额外定制转接件即可完成装配；整体结构紧凑，径向尺寸控制在小型设备的安装允许范围内，轴向高度经过优化，在保证绕组绕线空间充足的前提下尽可能压缩整体厚度，适配对安装空间有严格限制的紧凑型设备需求。
