机床锥齿轮传动铸铁支撑座结构

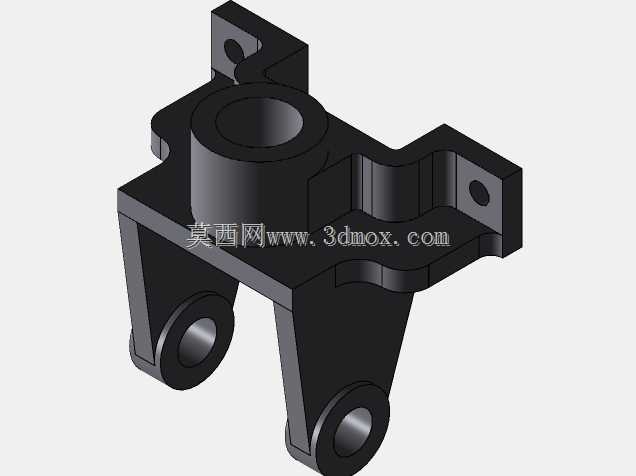

　　该支撑座用于普通车床进给与换向传动区域，承担锥齿轮轴系的定位、支承和载荷传递任务。锥齿轮在工作时不仅承受圆周方向的啮合力，还会因轴线相交布置产生较大的轴向分力和径向分力，因此支座不能按简单平板件处理，而需要在孔系、肋板、安装基面和连接耳板之间形成连续的受力路径。模型采用铸铁材料思路进行结构表达，铸件壁厚过渡平缓，适合砂型铸造后再对轴承孔、安装底面和连接端面进行机加工。

　　从实际装配关系看，上部圆筒用于容纳齿轮轴、轴承套或衬套，内孔轴线是整个零件的首要基准。圆筒外侧保留足够壁厚，以承受轴承外圈传递的交变载荷；端部与周边凸台相连，避免孔口在紧固和传动过程中出现局部变形。中部横向伸出的箱体式结构与主圆筒相交，内部形成加强区域，外部则通过圆弧过渡降低铸造应力集中。两侧带孔耳板用于将支座固定在机床床身或中间连接板上，孔位需要与安装基面保持位置精度，否则装配后会造成齿轮轴偏斜、啮合斑点异常和噪声增大。

　　下部两支承腿向下延伸，末端设置同轴孔位，可用于铰接辅助拉杆、定位轴或相关联动构件。两支腿并非孤立板件，而是与上部承载平台连成整体，腿板外侧平直、内侧随受力方向加厚，使支撑座在承受齿轮啮合冲击时具有较好的抗弯刚度。支腿末端的圆筒局部加粗，既能提高销轴孔的接触长度，也便于在磨损后通过衬套修复。对于车床这类长期承受切削振动和频繁换向载荷的设备，支座的刚性往往比单纯减轻质量更重要，因此模型在关键载荷路径上保留了较充分的材料。

　　建模时应先确定主轴孔、下部铰接孔和安装底面之间的空间关系，再围绕这些基准生成铸件外形。上部孔系与下部孔系存在明显的高度差，设计中通过竖直肋板和水平承载板把不同高度的连接点衔接起来，使载荷能够从齿轮啮合点经圆筒、肋板、支腿最终传递到安装基础。耳板上的沉孔或通孔周边设置凸台，目的是在螺栓预紧时提供稳定压紧面，同时避免大面积厚壁导致铸件缩松。外露棱边按铸造和装配需要设置倒角与圆角，既减少磕碰，也有利于造型起模。

　　安装边界方面，该件属于机床内部传动支架，外围需预留齿轮、轴端挡圈、轴承压盖和紧固件的操作空间。上部圆筒外径决定相邻齿轮或防护罩的最小间隙，两侧耳板外伸尺寸决定与床身壁板的连接范围，下部两支腿的开裆尺寸则影响销轴装入以及联动杆件摆动。装配校核时不能只检查静态干涉，还应让齿轮轴、铰接杆件在极限转角下同步运动，确认支腿内侧、肋板侧面和耳板根部不会与运动件发生擦碰。

　　从加工工艺角度，铸件毛坯应优先保证安装底面与主要孔位的余量均匀。粗加工后可安排时效处理，释放铸造和切削应力，再进行轴承孔、销孔和结合面的半精、精加工。上部主孔与下部销轴孔之间的平行度或位置度需根据传动链要求控制；安装底面若作为铣削基准，应在建模阶段保持足够平面区域，避免夹具压紧时悬空。对于需要压入衬套的孔，端部应设置导入倒角，孔壁厚度也要均匀，防止压装后产生不均匀变形。

　　结构功能上，该支架把锥齿轮传动所需的高位支承与下部连杆铰接功能集成在同一铸件上，减少了分散支架带来的累积装配误差。其外形虽然复杂，但各部分均围绕孔系定位、载荷传递和安装固定展开：圆筒提供回转支承，平台承担横向连接，肋板提高抗弯扭能力，耳板实现螺栓固定，支腿末端孔位完成辅助铰接。这样的结构在机床维修测绘、老旧设备备件重建以及教学型车床传动设计中都具有较强参考价值。
