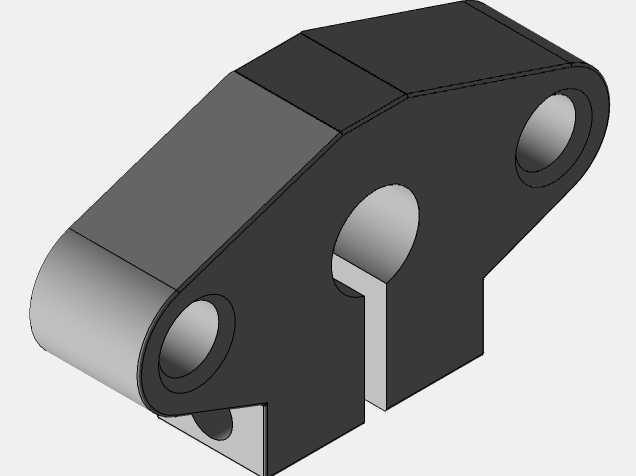

SHF8型轴支座安装结构三维设计

这款SHF8型轴支座是轴系传动系统中核心的支撑承载构件，主要应用在各类需要对旋转轴进行径向与轴向固定的工业场景中，覆盖轻工输送设备、小型加工机床辅机、自动化生产线传动单元、农用机械传动模组等多个领域，承担着约束轴类零件运行位移、承载轴系工作载荷、保障旋转部件运转同轴度的关键作用，能够有效避免轴系运转过程中出现径向跳动、轴向窜动的问题，降低传动过程中的振动与噪音，延长配套轴件、轴承、传动轮等零部件的使用寿命。在实际生产应用中，这类轴支座通常会搭配对应规格的滚动轴承或滑动轴承使用，安装完成后可将轴系的工作载荷均匀传递到设备安装基座上，既可以为旋转轴提供稳定的支撑基准，也能方便后期对轴系部件进行拆装维护，减少设备运维的拆装工作量。从设计思路来看，这款轴支座采用了一体化的安装基座设计，整体结构兼顾了承载强度与安装便捷性，支座主体设置有适配对应轴径的轴承安装腔，腔室的加工精度可保障轴承装配后的同轴度要求，避免轴承出现偏载磨损的问题；基座部分预留了标准化的安装螺栓孔位，可直接通过螺栓固定在设备的安装平台或机架上，安装孔的间距与孔径经过匹配设计，能够适配多数常规工业机架的安装孔位标准，无需额外进行安装面的二次打孔加工，降低现场安装的适配成本。在外形尺寸与安装边界方面，这款轴支座的整体轮廓紧凑，不会占用过多的设备安装空间，安装时需要预留的操作空间较小，能够适配空间布局紧凑的小型传动模组；轴承安装位的轴向与径向尺寸经过精准校核，既可以保障轴承装配后的配合紧密度，也预留了轴承润滑、密封件安装的空间，可适配脂润滑或稀油润滑的不同使用需求；基座的安装底面经过平面度处理，安装后可与机架安装面完全贴合，避免出现安装倾斜导致的轴系不对中问题。在功能特性上，这款轴支座的结构设计充分考虑了不同工况的使用需求，主体结构的刚性经过受力校核，能够承受轴系运转过程中的径向载荷与一定程度的轴向载荷，在常规转速的传动场景下可长期稳定工作，不会出现支座变形导致的轴系偏移问题；支座的边角位置做了倒角处理，既可以避免安装过程中出现锐边划伤的问题，也能减少应力集中，提升构件的长期使用强度。
