车载圆盘式装甲基座挂载结构设计

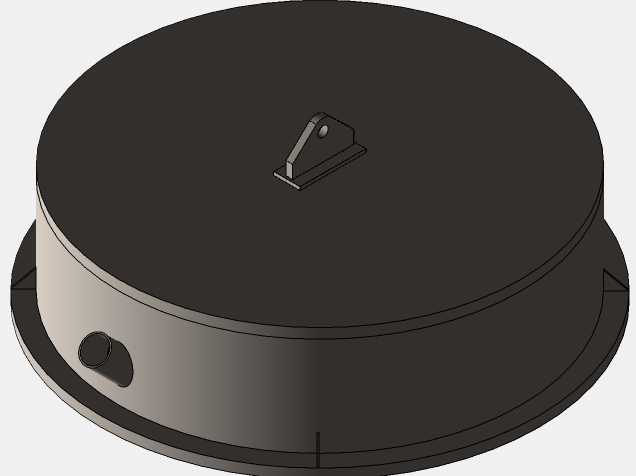

该结构为装甲车辆配套的圆盘式挂载基座，主要应用于坦克等履带式装甲作战平台的顶部舱段区域，承担外置观瞄设备、辅助武器、通讯天线组件的承载与固定功能，是装甲车载外置功能模块的核心连接载体。从实际应用场景来看，这类基座需要适配装甲车辆行进间的强振动、大冲击工况，同时满足野外复杂环境下的防尘、防磕碰、耐温差使用要求，在作战场景中可保障外置设备在车辆高速机动、越障行驶过程中保持稳定的安装姿态，避免因连接松动导致设备失效。从功能特性来看，该基座采用矮圆柱式主体结构，底部设置外延法兰边，可通过圆周分布的紧固件与车体顶部装甲板实现刚性连接，法兰边的宽度设计充分考虑了装甲板的开孔边界，可覆盖安装孔位边缘避免应力集中，同时降低安装时的对位难度。基座侧面预留的嵌入式接口可用于穿设设备线缆，避免线缆外露被剐蹭破坏，同时兼顾舱内走线的密封性要求。基座顶面设置的凸台式挂耳结构，采用带铰接孔的三角加强构型，既可以实现挂载设备的俯仰角度调整，也能通过加强筋结构提升挂耳的抗剪切、抗弯折能力，可承受大口径辅助武器发射时的后坐冲击力。从设计思路来看，整体结构采用一体化成型思路，主体圆柱与底部法兰、顶部挂耳做了圆角过渡处理，避免直角结构带来的应力集中问题，同时减少生产加工过程中的应力残留。整体外形的低矮化设计可有效降低车辆的正面投影高度，减少外置结构被弹概率，同时降低车辆行进时的风阻影响。安装边界方面，基座整体外径适配装甲车辆顶部通用安装位的开孔尺寸，整体高度控制在不遮挡乘员舱门开合的范围内，侧面接口的位置距离基座底部法兰的高度，刚好匹配车体装甲板的走线孔位，安装时无需额外对车体结构做二次改造，可直接适配现有装甲车辆的改装升级需求。基座顶面的平面度设计满足精密观瞄设备的安装基准要求，可保障设备安装后的初始精度，减少后续校准工作量。
