多通路集成式液压阀组精密结构设计

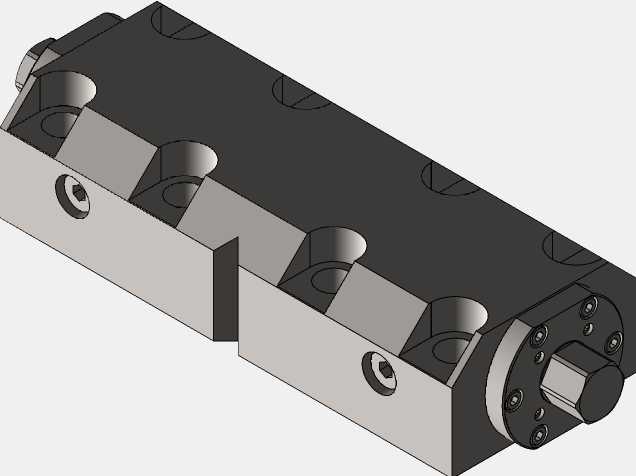

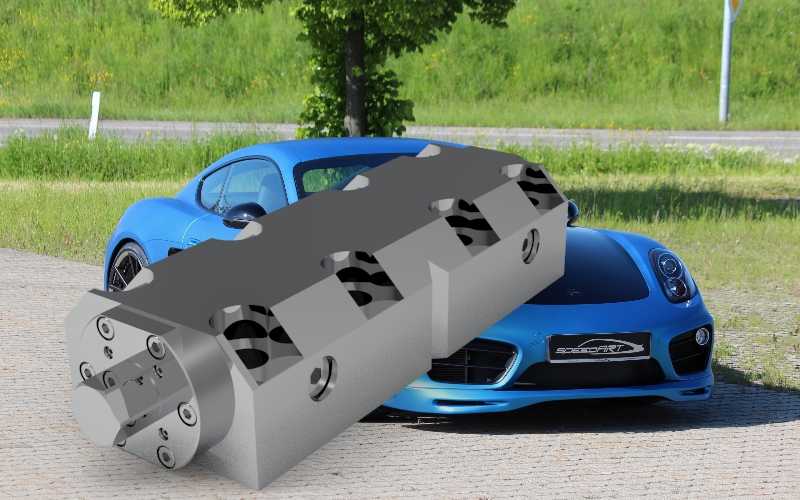

这款多通路集成式液压阀组，是液压传动系统中承担油路分配、压力调控与流向切换的核心功能部件，广泛应用于工程机械液压回路、工业自动化液压工作站、特种车辆液压操控系统以及精密机床液压进给单元中，能够将原本分散布置的单向阀、节流阀、溢流阀等元件的油路通道高度集成在单一金属块体内，大幅减少管路连接点，降低液压系统的泄漏风险与压力损耗，提升整套液压回路的运行稳定性。从实际使用场景来看，该阀组可直接安装在液压泵出油端与执行元件之间的油路节点上，无需额外搭建复杂的外接管路支架，适配工作压力在16-25MPa区间的中高压液压系统，能够同时为4组以上的液压执行元件提供独立的压力油通路，每一条通路都设计有独立的安装接口用于加装流量调节、压力锁定的控制元件，可根据不同工况需求灵活调整各支路的供油参数，满足多执行元件同步动作或顺序动作的控制要求。在设计思路上，这款阀组采用了长方体主体加圆柱形对接端的组合结构，主体部分采用深孔钻加工成型的内部油路，通过斜孔与交叉孔的合理布局打通各控制腔的连接通道，避免了外接管路带来的振动松动问题；圆柱形对接端设计有均匀分布的紧固螺钉孔与定位销孔，能够实现与液压泵出油口或者油路板的精准对接，安装时仅需通过内六角螺钉锁紧即可完成密封连接，密封面采用精密磨削加工，平面粗糙度控制在Ra0.8以内，配合O型密封圈可实现无泄漏密封。外形尺寸方面，阀组整体长度控制在220mm左右，主体截面宽度为65mm、高度为50mm，圆柱形对接端直径为60mm，安装时需要预留的边界空间为长度方向280mm、宽度方向120mm、高度方向100mm，能够适配大多数紧凑型液压站的安装空间要求，阀块侧面预留的多个螺纹孔用于安装电磁换向阀或者压力检测接头，可根据实际使用需求拓展功能，无需对阀块主体进行二次加工。阀块表面采用镀镍处理，具备良好的防锈抗腐蚀能力，能够在潮湿、多油污的工业环境中长期稳定工作，内部油路的孔道边缘都做了去毛刺处理，避免油液流动过程中产生紊流与噪音，同时减少油液中杂质卡滞阀件的概率，延长整套液压系统的维护周期。
