单缸内燃机活塞曲柄联动结构

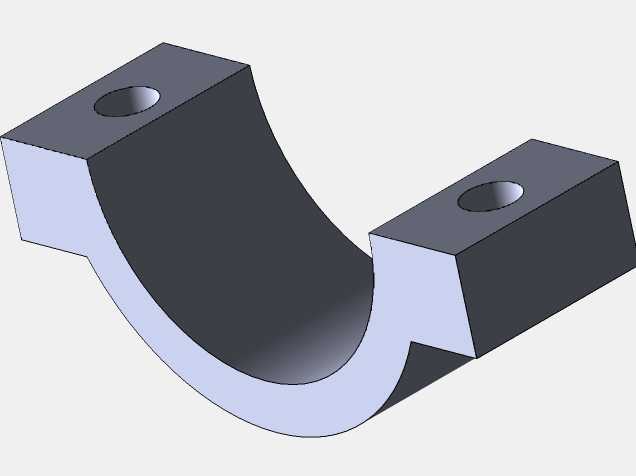

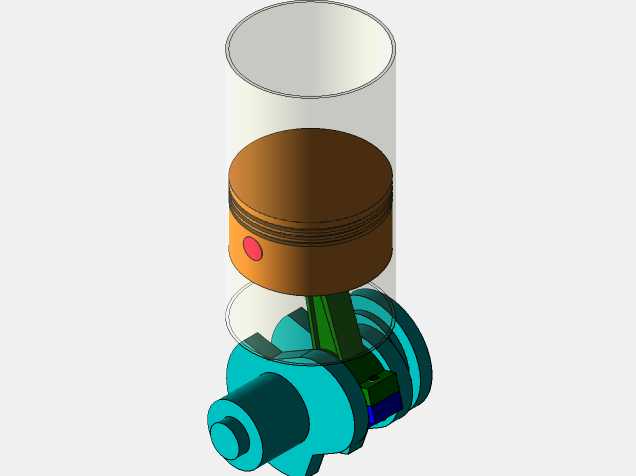

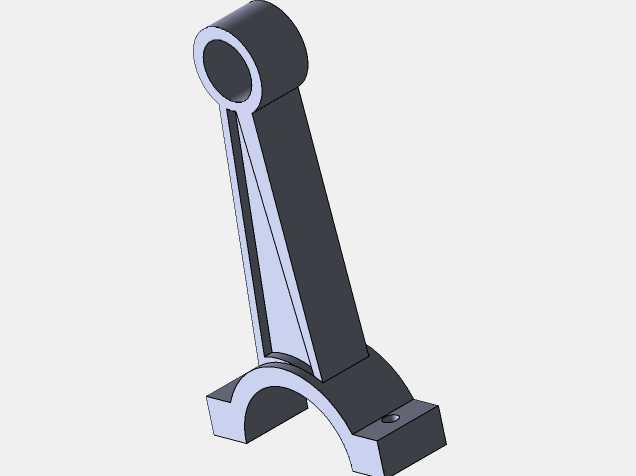

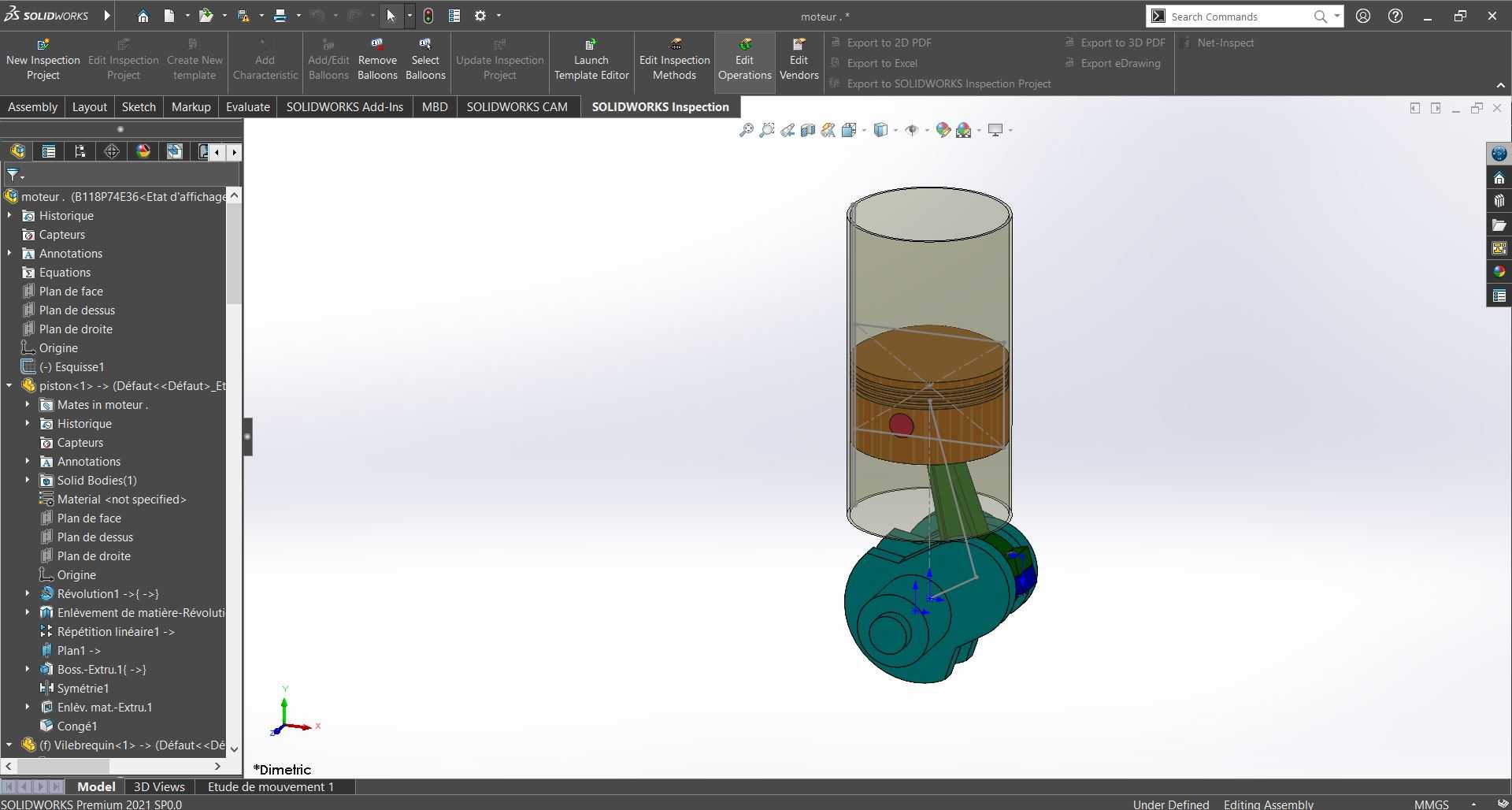

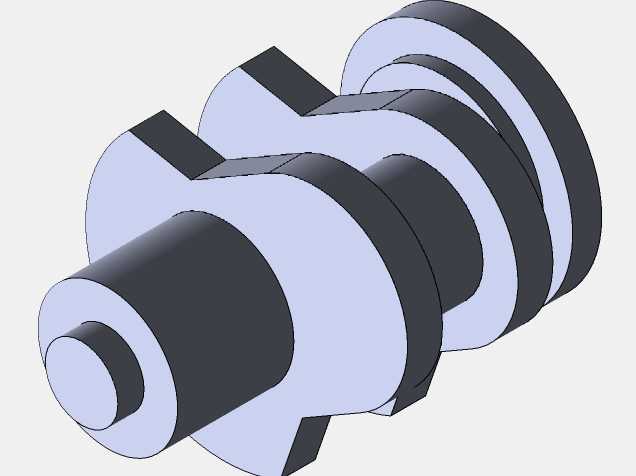

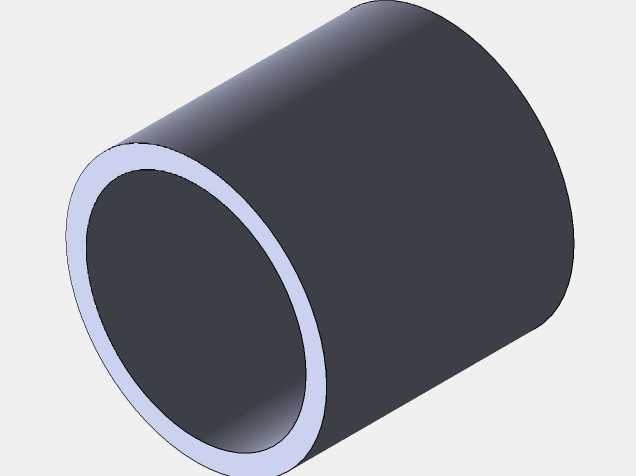

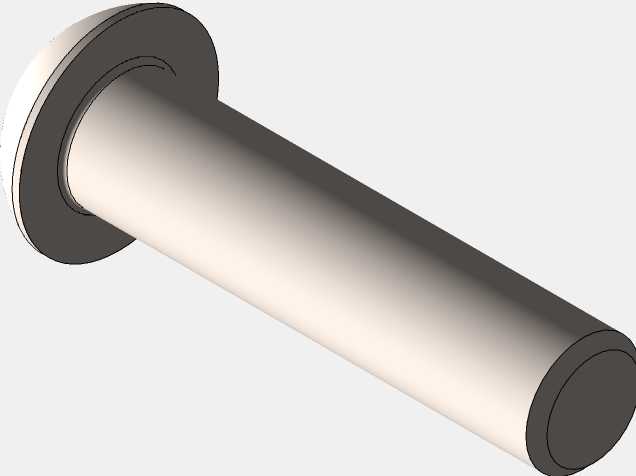

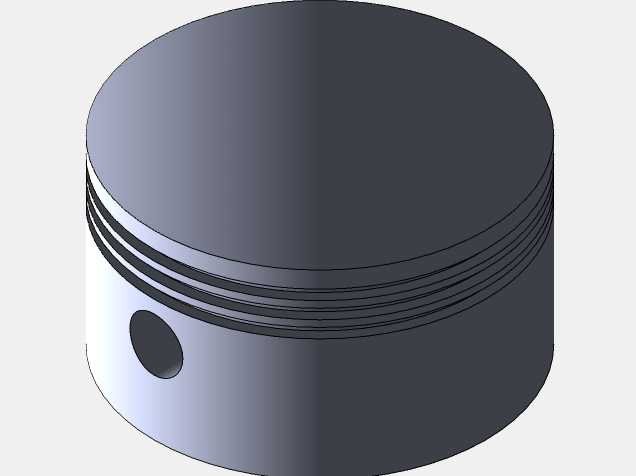

这款单缸内燃机核心运动结构，广泛适配小型通用动力场景，覆盖园林机械、小型发电机组、农用微耕设备、便携动力工具等多个民用动力领域，是小排量内燃动力设备实现化学能向机械能转换的核心载体，承担着将燃油燃烧产生的爆发压力转化为旋转扭矩输出的关键作用，能够为配套设备提供持续稳定的旋转动力输出，满足低负载、高便携性要求的动力使用需求。从功能特性来看，该结构完整还原了内燃机核心运动副的配合逻辑：透明缸套部分还原了气缸的工作腔边界，活塞组件在缸套内做往复直线运动，其上的环槽结构用于安装活塞环，实现燃烧腔的密封与热量传导，避免燃烧气体窜入曲轴腔同时将活塞顶部的热量传递至缸壁完成散热；活塞通过活塞销与连杆小头铰接，连杆大头与曲轴的曲柄销配合，将活塞的往复直线运动精准转化为曲轴的旋转运动，曲轴的平衡块结构用于抵消往复运动产生的惯性力，降低整机运行过程中的振动幅度，提升运转平顺性。在设计思路上，该结构优先保障运动副的配合精度，各铰接位置预留了合理的配合间隙，满足润滑介质的存留需求，避免运动过程中出现卡滞、偏磨等问题；缸套与曲轴箱的连接位置做了定位止口设计，保证缸套中心与曲轴主轴颈中心的垂直度，避免活塞运行过程中出现偏缸问题，延长核心部件的使用寿命；整体结构做了轻量化优化，在保证结构强度的前提下尽可能降低运动部件的重量，减少惯性力带来的振动与功率损耗。从安装边界来看，该结构的整体外轮廓以缸套外径、曲轴箱的长宽尺寸为安装基准，缸套顶部预留了与气缸盖连接的密封端面，曲轴输出端预留了与动力输出部件连接的轴颈结构，安装时需要保证曲轴主轴颈的水平度，同时预留活塞上下止点的运动空间，避免运动过程中与周边固定部件发生干涉；曲轴箱底部预留了润滑油存储的腔体空间，能够满足飞溅润滑的结构需求，无需额外加装复杂的润滑管路即可实现核心运动副的润滑，适配小型动力设备紧凑化的布局要求。
