200马力V型六缸动力总成结构展示

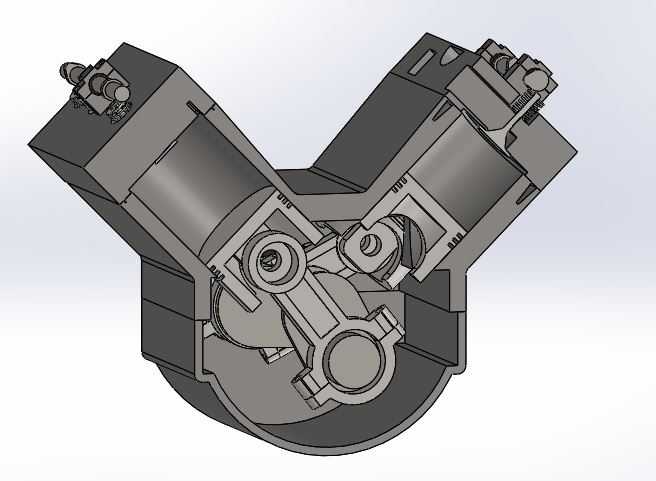

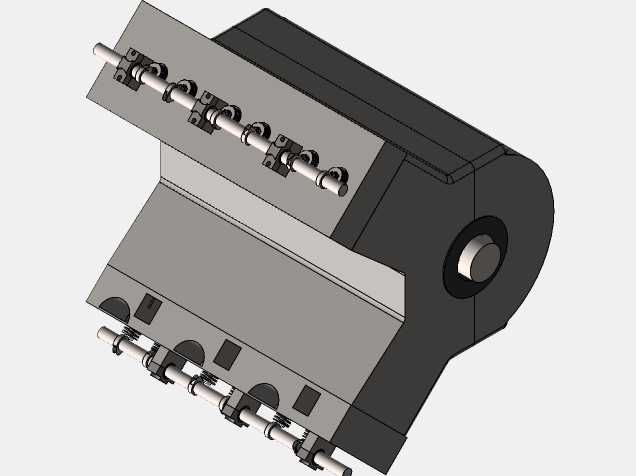

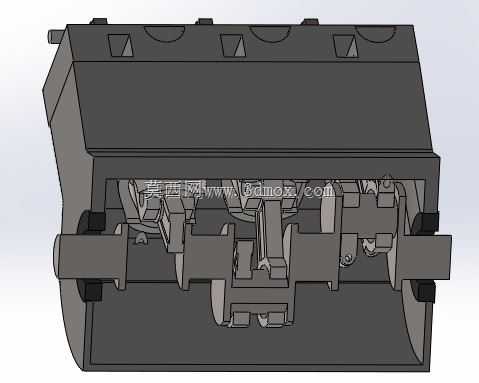

这款V型六缸动力结构，是面向乘用车辆、中小型工程作业设备开发的动力核心单元，额定输出功率约200马力，采用经典的60度夹角V型缸体布局，能够在紧凑的机舱空间内实现更高的功率密度，相比同排量直列六缸结构，整机长度缩短近三分之一，曲轴长度更短，运转过程中的刚性表现更优，高转速工况下的扭转振动幅度更小，能够适配前置后驱、四驱等多种整车布置方案，覆盖家用中高端轿车、轻型商用车辆、小型工程作业机械等多类应用场景。从结构设计来看，两侧缸体呈对称夹角布置，每侧三缸共用一体式缸盖，进排气道采用对称式走向设计，能够保证各缸的进气效率、排气背压保持高度一致，避免各缸做功偏差带来的运转抖动问题。曲轴采用全支撑设计，每个连杆轴颈两侧都设置主轴颈承载，配合剖分式滑动轴承衬套，能够承受活塞做功传递的峰值冲击载荷，连杆采用斜切口剖分结构，既满足大尺寸连杆轴颈的装配需求，也能在高转速工况下保证连杆大头的连接刚性。活塞采用轻量化铝合金材质，裙部设计有耐磨涂层，配合三道活塞环实现燃烧室密封、机油控油的功能，能够在高温高压的燃烧环境下保持稳定的往复运动精度。配气机构采用顶置凸轮轴设计，凸轮轴通过正时机构与曲轴端同步联动，按照预设的配气相位驱动进排气门定时开闭，气门弹簧采用不等节距设计，能够有效避免高转速下的气门弹簧共振问题，保证气门闭合的密封性。整机的安装边界充分考虑了整车配套的通用性，缸体两侧预留了发动机悬置的安装点位，前端轮系位置预留了发电机、空调压缩机、水泵等附件的安装接口，后端飞轮壳匹配主流的手动、自动变速器连接尺寸，无需大幅改动周边配套结构即可完成动力总成的搭载。油道、水道采用集成式设计，缸体内部铸有连通的冷却水道，能够将燃烧室、缸盖部位的热量及时带出，润滑油道通过缸体内部的钻孔连通各主轴颈、连杆轴颈、凸轮轴轴承位置，保证运转过程中各摩擦副都能得到充分的润滑冷却，降低运转磨损，提升整机的使用寿命。
